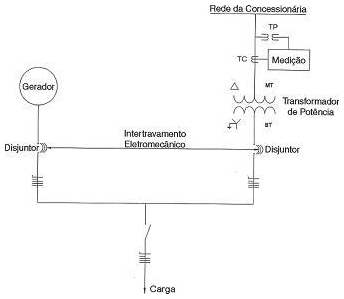

A Figura abaixo apresenta um diagrama simplificado da subestação de entrada de uma indústria.


MAMEDE FILHO, João. Instalações Elétricas Industriais. Rio de Janeiro: LTC, 2007.

Nesse sistema observa-se que

No circuito elétrico de corrente contínua mostrado na Figura acima, qual o valor, em volts, da fonte de tensão E para que a corrente I seja nula?

O diagrama esquemático mostrado na Figura abaixo ilustra um circuito elétrico que apresenta em sua entrada um sinal de tensão senoidal.



A forma de onda que mais se aproxima da tensão de saída é

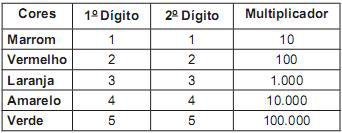

O código de cores utilizado na identificação dos resistores estabelece 4 faixas coloridas, sendo a primeira e a segunda indicativas do primeiro e do segundo dígitos referentes ao valor do resistor, e a terceira referente a um multiplicador.O Quadro abaixo apresenta a correlação entre algumas cores e os correspondentes valores.



Segundo este código, um resistor com as faixas (1^a , 2^a e 3^a ) de cores vermelho, amarelo e laranja, possui uma resistência, em Ω, de

A Figura abaixo mostra um esboço do projeto da instalação elétrica de um escritório.



De acordo com o observado no esboço, esse escritório terá

Um motor síncrono de polos lisos, trifásico, conectado em estrela, 60 Hz, 1.800 V, entrega 270 HP à carga. A reatância síncrona do motor vale 9 Ω por fase. Nas condições indicadas, o rendimento do motor é de 90%, e o ângulo de potência é de 30 graus elétricos, medidos por um estroboscópio.

Considerando-se que a resistência do circuito da armadura pode ser desprezada, a tensão induzida por fase, em volts, é, aproximadamente, de

Os três componentes básicos presentes em um circuito elétrico são: o capacitor e o indutor, que armazenam energia, e o resistor que dissipa energia.

As relações lineares para o capacitor, o indutor e o resistor estabelecem que a tensão entre seus terminais é proporcional, respectivamente, à

Na Figura 1 é mostrado o diagrama do circuito de acionamento de um motor de indução trifásico, e na Figura 2 é mostrado o esquema funcional de comando desse circuito.

O tipo de acionamento desse motor é conhecido como partida

A Figura a seguir mostra a tela de um osciloscópio com a representação de um sinal senoidal. As divisões da tela foram ajustadas para medir: 10 volts/div em amplitude e 15 ms/div na base de tempo.



Com base nos dados da tela do osciloscópio, qual o valor aproximado da frequência, em Hz, desse sinal senoidal?

A Figura abaixo ilustra um dos métodos estabelecidos pela NBR 5410:2004 para a verificação da atuação de dispositivos DR, utilizados em sistemas de proteção de instalações elétricas de baixa tensão.



No método ilustrado na Figura, a(o)
