Para o circuito elétrico resistivo da Figura abaixo, alimentado pela fonte de tensão E₀ , todos os resistores são iguais e valem R ohms.



Qual a expressão da tensão no ponto P do circuito?

No enrolamento do secundário de um transformador de potencial (T.P.), a tensão normalmente padronizada é 115 volts ou 115 /√3.

Os equipamentos alimentados através de um (T.P.) têm como característica

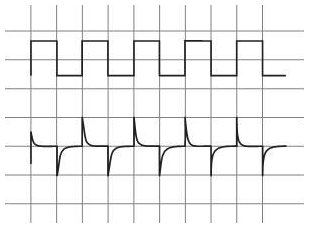

A Figura acima mostra a tela de um osciloscópio onde, na parte superior, aparece o sinal de tensão de uma onda quadrada que é aplicada na entrada de um circuito RC.
Na parte inferior da Figura, mede-se o sinal de tensão correspondente à saída desse mesmo circuito.

Analisando os sinais, conclui-se que esse circuito RC se comporta como um

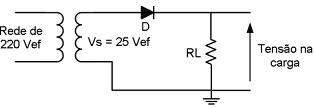

O retificador monofásico de meia onda ilustrado abaixo é alimentado por um transformador cujo primário recebe 220 Vef da rede, fornecendo no secundário a tensão Vs= 25 Vef.

Sabendo-se que todos os componentes são ideais, a tensão de pico e a tensão média na carga, em volts, serão, respectivamente:

Dados
√2 = 1,4
√3 = 1,7
π = 3,14

Quais são as grandezas elétricas representadas, respectivamente, pelas unidades: W; VAR; VA?

Considere o circuito com transistor a seguir para responder à questão.


Nesse circuito, a corrente I_B que circula através de sua base corresponde, em mA, a

A Figura acima mostra um sinal de tensão senoidal, onde estão indicadas medidas de amplitude e tempo.

O valor da frequência angular, em rad/s, desse sinal senoidal é de

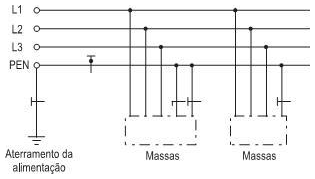

A NBR 5410 estabelece esquemas de aterramento genéricos considerando a forma de aterramento da fonte de alimentação e das massas dos equipamentos presentes no sistema elétrico.

O esquema de aterramento ilustrado na Figura acima é

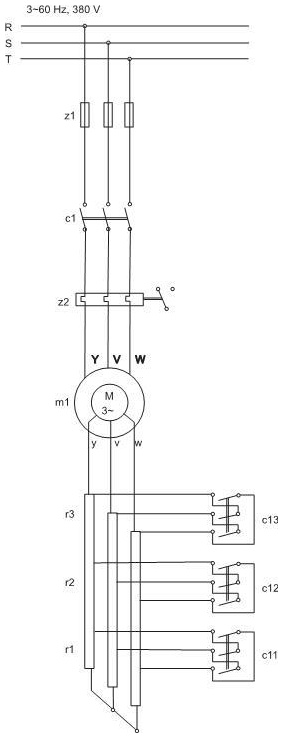

A Figura acima corresponde ao diagrama trifilar do motor de

Amplificadores com elevados ganhos de tensão, alta impedância de entrada e baixa de saída são construídos usando-se
