Uma aplicação do efeito piezoelétrico em equipamentos elétricos é exemplificado pelo uso de

A Figura abaixo mostra um circuito puramente resistivo.



Qual o valor, em ohms, da resistência equivalente vista entre os pontos 1 e 2?

Um transformador de 110 kVA e 1.100/220 V alimenta carga nominal com fator de potência unitário, em 220 V. As reatâncias de dispersão dos lados de alta e baixa tensões valem, respectivamente, 0,3 Ω e 0,012 Ω.

Desprezando-se a corrente de magnetização e as perdas, o módulo da tensão, em volts, nos terminais do lado de alta tensão vale, aproximadamente,

Tomando-se a fonte pontual luminosa halógena de potência nominal 100 W, fluxo luminoso de 1638 Lm, temperatura de cor 2400 K, vida média de 2000 h, tensão de 220 VCA, a intensidade luminosa (cd) por ela produzida, através de um ângulo sólido em uma direção, é

Dado:
π = 3,15

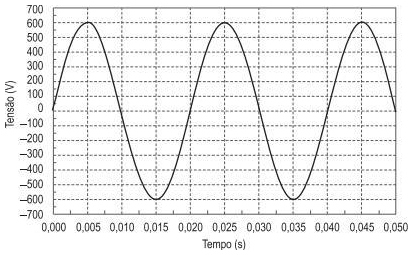

O sinal de tensão mostrado na Figura acima foi injetado em um multímetro digital, ajustado para medição de tensão em corrente alternada.

A leitura esperada, em volts, é

Um técnico de construção e montagem realiza duas medidas idênticas de tensão senoidal com frequência de 60 Hz em um mesmo par de terminais de um dado circuito energizado. Para isso, usou dois voltímetros (V1 e V2), instrumentos compatíveis com as características das medidas, recentemente aferidos e devidamente calibrados em laboratório especializado.

Ao final das medidas realizadas, encontrou dois resultados diferentes: o voltímetro V1 indicou 0 volts, e o voltímetro V2 indicou 220 volts.

Sabe-se que não existe nenhuma hipótese de os voltímetros estarem defeituosos, serem inadequados para a medida ou os métodos adotados nas medidas serem impróprios.

Sendo assim, qual a razão da diferença ocorrida entre as medidas feitas com o voltímetro V1 e com o voltímetro V2?

A energia elétrica consumida em baixa tensão por uma indústria é fornecida por um transformador próprio conectado à rede primária da empresa distribuidora de energia. As tensões nominais fase-fase do transformador são 13,8 kV/220 V, e o comprimento da linha principal é de 50 m.

De acordo com essas informações e com as normas vigentes, o valor, em volts, da mínima tensão admissível entre fases em qualquer ponto da instalação da indústria, em regime permanente, é

Sabendo-se que em uma obra estão sendo recebidas barras de 12 m de comprimento, qual é a quantidade de peças N2 que podem ser cortadas em cada uma dessas barras?

Para uma edificação, está sendo projetada uma campainha com fio, cujo botão de acionamento será localizado no lado externo do muro.

No projeto, para fazer a ligação entre a campainha e o botão de acionamento, é(são) utilizado(s) apenas

Em um projeto de fundações, foram projetadas algumas sapatas excêntricas.

Nesse tipo de fundação,
