A unidade do Sistema Internacional que mede a intensidade de Campo Elétrico no interior de um capacitor de placas paralelas, alimentado por uma tensão elétrica, é expressa em:

Em uma refinaria, serão utilizados condutores unipolares na alimentação do quadro de média tensão, de acordo com a norma ABNT NBR-14039.

No caso de emprego de cores para identificação dos condutores de fase dos circuitos de corrente alternada trifásica, devem ser utilizadas as seguintes cores:

O fator de potência de uma carga indutiva é igual a 0,8. A corrente drenada por essa carga é de 50 A, e sua tensão é de 220 V. Para corrigir o fator de potência, é necessária a instalação de um banco de capacitores em paralelo com a carga.

O fator de potência, após a instalação dos capacitores, será unitário se o valor da potência reativa do banco de capacitores, em kvar, for igual a

Um transformador monofásico ideal de 440 V/220 V é utilizado para alimentar uma lâmpada de 1.100 W no lado de 220 V.
O valor, em ampères, da corrente do transformador no lado de 440 V é de

Um equipamento elétrico apresenta um tempo médio entre falhas (MTBF) de 950 horas e um tempo médio para reparo (MTTR) de 50 horas.

Se o tempo médio em que o equipamento fica indisponível por falha é igual ao seu MTTR, então, o valor percentual da disponibilidade média desse equipamento é

A Figura abaixo mostra parcialmente o projeto elétrico de uma instalação elétrica residencial.



Os pontos de luz da sala são acionados por

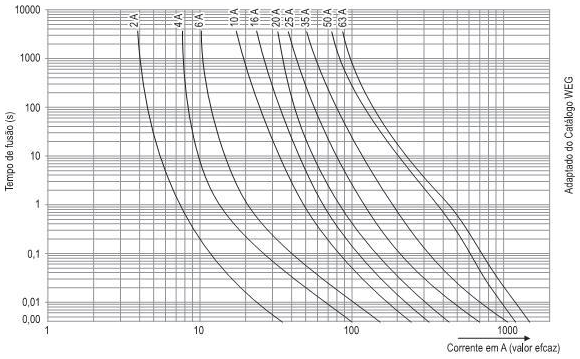

A Figura abaixo apresenta curvas tempo de fusão x corrente de fusíveis tipo D.



Deseja-se dimensionar um fusível do tipo D, para proteger contra curto-circuito o circuito que alimenta um motor de indução trifásico. A corrente nominal desse motor é igual a 25 A, e a relação entre a corrente de partida direta e a corrente nominal é igual a 8.
Considerando o fator de multiplicação unitário, sabendo-se que o tempo de partida do motor é igual a 4 segundos, e de acordo com as curvas apresentadas na Figura acima, o valor mínimo, em ampère, da corrente nominal do fusível é

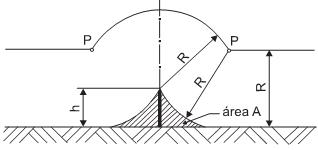

O método de proteção para a Figura apresentada acima, onde o volume de proteção do SPDA é delimitado pela área A, em torno do captor h que se encontra montado em uma superfície, com um arco de circunferência com centro no captor, é denominado

A Figura abaixo mostra um dispositivo de proteção utilizado em circuitos primários de redes aéreas.



Esse dispositivo é conhecido como

Duas cargas elétricas pontuais, eletrizadas com 10 μC cada, distantes uma da outra 50 cm, atraem-se com uma força de 4 N.

Trazendo as duas cargas para uma distância de 20 cm uma da outra, a força de atração, em N, passará a ser de
