Julgue o item abaixo quanto à correta associação entre a grandeza a ser medida e o nome de um instrumento que pode ser usado para esse fim.

O tubo de Pitot é comumente usado na medição de temperatura.

As isolações dos condutores são caracterizadas por um limite máximo de temperatura em regime de serviço contínuo. Em relação à isolação de condutores, julgue o item a seguir.

A corrente no condutor depende da maneira como este será instalado. O condutor, por sua vez, deverá apresentar temperatura, em serviço contínuo, não superior ao limite de temperatura do material isolante utilizado.

Com relação a circuitos seqüenciais e a flip-flops, julgue o item subseqüente.

Em flip-flops JK gatilhados por borda de descida, se as entradas J e K apresentarem ambas o valor lógico 1, quando ocorrer uma borda de descida do clock, ocorrerá uma inversão do valor da saída Q desse flip-flop.

A figura acima ilustra o desenho isométrico de uma interligação entre uma bomba — B1 — e um vaso de pressão — V2. Com relação ao projeto desse trecho de linha, no qual vários acessórios de tubulações foram montados, julgue o item em seguida.

O trecho possui uma válvula de gaveta e duas válvulas globo.

Os controladores lógicos programáveis (CLPs) são utilizados para automatizar uma série de procedimentos em um processo industrial. O CLP torna a planta industrial flexível, pois pode ser reprogramado quando ocorre uma modificação no processo.

A respeito de CLP, julgue o item que se segue.

Os módulos de entrada do CLP podem apresentar optoisoladores para proteção do equipamento.

Julgue o item subseqüente, acerca de sistemas de energia elétrica em corrente alternada.

As quedas de tensão em cabos condutores não são afetadas pela fase (ângulo) das correntes que fluem por eles.

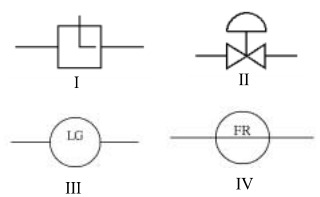

Em muitas situações, o técnico de instrumentação deverá analisar diagramas de montagem de sistemas industriais que seguem alguma simbologia de representação dos instrumentos. Alguns desses símbolos de instrumentos de automação industrial estão representados nas figuras acima, feitas de acordo com a norma NBR-8190 da ABNT. Com referência a esses símbolos e aos instrumentos por eles representados, julgue a associação proposta no item seguinte.

II — válvula manual, sem atuadores

A figura acima mostra o circuito de um retificador de onda completa. O circuito é alimentado por uma fonte senoidal v(t) = V_M.sen(!$ \omega !$t), em volts. Suponha que todos os diodos utilizados no circuito sejam ideais. Em relação a esse circuito, julgue o item a seguir.

Quando a tensão v(t) está no seu semiciclo positivo, apenas os diodos D₁ e D₃ estão conduzindo.

Várias tecnologias são utilizadas para a fabricação de circuitos digitais. Com relação a essas tecnologias e ao funcionamento de portas lógicas, julgue o item seguinte.

Os dispositivos TTL com saída em coletor aberto requerem, para funcionar corretamente, a inclusão de resistores de pullup entre suas saídas e a tensão de alimentação.

Com relação aos conhecimentos básicos que o técnico de instrumentação deve ter sobre equipamentos usados em instrumentação industrial, julgue o item que se segue.

São exemplos de instrumentos usados na medição de pressão de líquidos o manômetro e o tubo de Venturi.
