O LVDT é um sensor de posição que gera em sua saída um sinal AC. O deslocamento longitudinal de um eixo é traduzido em informação que é transmitida a outros circuitos, utilizando-se este sinal AC. A respeito desse sensor e de sua forma de transmissão de informação, julgue o item seguinte.

Em um sinal AC, os parâmetros freqüência e período são diretamente proporcionais.

Acerca do conhecimento dos materiais e ferramentas apropriados para a instalação de equipamentos de instrumentação industrial, julgue o seguinte item.

Os tubos de aço-carbono são muito usados em refinarias de petróleo, principalmente por sua baixa relação custo/resistência mecânica.

Para se alterar a dinâmica de um sistema, utilizam-se elementos denominados controladores, que são responsáveis por gerar sinais a serem aplicados nos elementos finais de controle. Com isso, atuam sobre o processo, fazendo que sua saída satisfaça certas especificações de desempenho. Em relação a controladores e a ações de controle, julgue o item seguinte.

O uso de controladores com ação derivativa é motivado pela necessidade de se corrigir erros constantes (offset) na saída do processo na condição de regime permanente.

Os CLPs podem ser conectados a microcomputadores, gerando uma configuração que permite fácil interação entre o operador/programador e o equipamento de controle. Acerca de CLPs e seu funcionamento, julgue o item subseqüente.

A interface homem-máquina por si só não controla o processo. O controle é feito pelo CLP.

Na indústria petrolífera, símbolos e siglas de instrumentos e válvulas estabelecidos pela Instrumentation Society of America (ISA) são normalmente utilizados na elaboração de fluxogramas de processos. Acerca desses símbolos e siglas, e tendo por referência a figura mostrada acima, é correto afirmar que o símbolo indicado por

II representa uma válvula de agulha.

Os controladores lógicos programáveis (CLPs) são utilizados para automatizar uma série de procedimentos em um processo industrial. O CLP torna a planta industrial flexível, pois pode ser reprogramado quando ocorre uma modificação no processo.

A respeito de CLP, julgue o item que se segue.

A memória-imagem de um CLP reproduz os estados dos periféricos de entrada e saída.

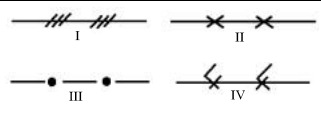

Uma norma de simbologia de instrumentação que é bastante empregada e que tem abrangência internacional é a ISA S 5.1, estabelecida pela organização The Instrumentation, Systems, and Automation Society (ISA). A norma ISA 5.1 também estabelece símbolos usados na indicação de linhas de instrumentos, a exemplo dos mostrados acima. Com relação a esses símbolos e às linhas de instrumentos por eles representadas, julgue as associações propostas nos itens abaixo.

IV — sinal binário pneumático

Julgue o item a seguir, relativos a instrumentos de medição de pressão, de temperatura e de vazão.

Devido à fragilidade dos sensores, instrumentos de medição de temperatura usando bulbos de resistência somente podem ser usados em situações em que a faixa de temperatura de medição seja relativamente estreita, estendendo-se entre –50 ºC e +80 ºC.

Em um sistema de medição, para se enviar sinais a distância, são utilizados transmissores de sinal. Nesse sistema, caso a variável medida corresponda à pressão, existem formas distintas de enviar a informação captada pelo sensor para elementos mais distantes. A respeito de transmissores, julgue o item que se segue.

O conjunto bico-palheta faz parte do mecanismo de transmissão pneumático.
