A NBR-5410 classifica os sistemas de distribuição em baixa tensão, em função das ligações à terra da fonte de alimentação e das massas, de acordo com uma simbologia constituída de 2 ou 3 ou, eventualmente, 4 letras: TT, TN (podendo ser TN-S, TN-C ou TN-CS) e IT. Essas simbologias são representadas por esquemas, conforme o da figura a seguir.







Analisando as ligações do condutor de proteção, condutor neutro e a carga, esse esquema de aterramento representa o

As tensões nominais e a frequência de operação de um sistema de distribuição primária de média e baixa tensão podem variar de acordo com a região, estado ou município. No Rio Grande do Norte (sistema COSERN), essas tensões nominais e frequência são, respectivamente,

Num sistema elétrico, tem-se as etapas de geração, transmissão e distribuição de energia elétrica. Sendo assim, a etapa da geração

Na figura abaixo, está representado um triângulo de potência. A hipotenusa está indicada pela letra (H) e os dois catetos pelas letras (C1) e (C2).

Observando esse triângulo, identifica-se o conjunto de três grandezas:

Os interruptores paralelos também são conhecidos como chave hotel ou ainda three-way. Sua função é de permitir

O aterramento elétrico em que é feita a ligação à terra de um dos condutores do sistema (em geral o neutro para manter o equilíbrio entre as fases) é conhecido como aterramento

O transformador é um dispositivo muito utilizado em sistemas elétricos. É um equipamento muito útil quando se deseja elevar ou abaixar a tensão elétrica. Num transformador, com carga, imagine que o primário tem mais espiras do que o secundário, além de aquele ser alimentado por uma corrente elétrica alternada. Nesse caso, comparado com o primário, no secundário do transformador, tem-se uma diferença de potencial

Tanto o multímetro quanto o alicate amperímetro podem ser utilizados para medir corrente elétrica. Para as correntes mais elevadas, a opção mais segura é usar o alicate amperímetro. A utilização do alicate amperímetro num circuito fechado é mais vantajoso porque

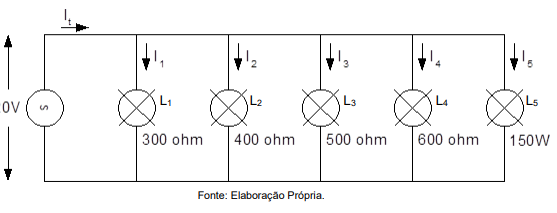

Na figura abaixo, está representado um circuito com uma fonte de tensão de 220V e cinco lâmpadas (L₁, L₂, L₃, L₄ e L₅) associadas em paralelo. Conforme a figura, nas lâmpadas L₁, L₂, L₃ e L₄ tem-se os valores das suas resistências. Já na lâmpada L5, apresenta-se o valor da potência dissipada.






Com base nessas informações, o valor da corrente total do circuito, It equivale a

Materiais elétricos e magnéticos são empregados nos diversos circuitos e equipamentos elétricos. Os cabos e fios elétricos caracterizam-se por sua facilidade em conduzir a corrente elétrica. Já os materiais magnéticos, caracterizam-se por sua facilidade em conduzir o fluxo magnético. Montam-se, de forma “empilhada”, os materiais magnéticos utilizados em transformadores, geradores CA e motores CA para
