Dado o quadripolo da figura a seguir, assinale a alternativa que contempla os parâmetros de admitância de curto-circuito.

Assinale a alternativa que apresenta o equivalente de Thevenin entre os pontos X e Y.

Quanto ao teorema da Superposição, analise as afirmações que seguem.

I. Num circuito elétrico formado por vários geradores, o efeito causado por eles num determinado ramo ou bipolo é equivalente à soma algébrica dos efeitos causados por cada gerador individualmente, eliminados os efeitos dos demais.

II. Se aplica nos casos em que desejamos analisar o comportamento elétrico num único dispositivo de um circuito, sem precisar determinar as tensões e correntes nos demais dispositivos.

III. Para eliminar o efeito causado num circuito por um gerador de tensão, ele deve ser substituído por um circuito aberto.

IV. Para eliminar o efeito causado num circuito por um gerador de corrente, ele deve ser substituído por um circuito fechado.

Estão corretas as afirmativas:

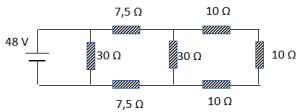

Analise o circuito resistivo a seguir:

Com base no exposto, assinale a alternativa que apresenta a corrente que atravessa a bateria de 48 V.

Observação: Despreze a resistência interna da bateria.

Sobre Modelagem da rede elétrica e da carga, particularmente com carga de potência constante à tensão (Monofásico), analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) Nos motores elétricos de indução a potência elétrica ativa absorvida pelo motor deve, obrigatoriamente, ser igual à potência mecânica exigida pela carga aplicada em seu eixo acrescida das perdas, elétricas e mecânicas.

( ) Enquanto o motor continuar funcionando, a potência elétrica ativa que ele absorve deve ser variável e independente do valor da corrente.

( ) Para cargas trifásicas equilibradas o equacionamento é oposto, onde as grandezas envolvidas em unidade diferem de forma significativa em relação à potência absorvida.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.
