A palavra topologia representa o termo usado para definir a forma como uma rede de computadores é estruturada, que representa o layout de conexão entre as máquinas, hubs, switches e roteadores, ou seja, a forma como todos esses elementos se conectam. Nesse contexto, um tipo de topologia constitui o tipo de configuração mais comum que, em redes cabeadas, utiliza par trançado e um concentrador como ponto central da rede. O concentrador se encarrega de retransmitir todos os dados para todas as estações, mas com a vantagem de tornar mais fácil a localização dos problemas, pois, se um dos cabos, uma das portas do concentrador ou uma das placas de rede estiver com problemas, apenas o nó ligado ao componente defeituoso ficará fora da rede. Como vantagens, a adição de novos computadores é simples, o gerenciamento é centralizado e a falha de um computador não afeta o restante da rede.

Do ponto de vista físico, essa topologia é denominada:

Para que a digitação de um texto não seja perdida, é necessário e imprescindível salvar o trabalho feito em um arquivo. No Writer da suíte LibreOffice 7.0 em português e no Word do pacote MS Office 2019 BR, ambos nas versões de 64 bits, essa tarefa é realizada, respectivamente, por meio, da execução dos seguintes atalhos de teclado:

No que diz respeito ao uso dos recursos da internet, a navegação em sites é feita por meio de browsers. Nesse sentido, no Edge da Microsoft, para acessar a URL do site configurado como página inicial, deve-se executar o seguinte atalho de teclado:

Atualmente, na configuração de notebooks, há uma tendência de se empregar um dispositivo de armazenamento em substituição aos discos rígidos. Tal dispositivo utiliza uma nova tecnologia considerada a evolução do HD, não possui partes móveis e é construído em torno de um circuito integrado semicondutor, o qual é responsável pelo armazenamento, diferentemente dos sistemas magnéticos. Neste hardware, a eliminação das partes mecânicas reduz as vibrações e o tornam completamente silencioso. Como vantagem, esse dispositivo apresenta um tempo de acesso reduzido à memória flash, sendo mais resistente que os HDs comuns devido à ausência de partes mecânicas, um fator muito importante quando se trata de computadores portáteis.

Esse novo dispositivo de armazenamento é conhecido pela sigla:

A conduta condenável pelos códigos de ética por ser abusiva, frequente e repetida, que ocorre no ambiente de trabalho e que se manifesta por meio de atos, gestos ou expressões repetitivas com a intenção de humilhar e constranger, afetando a autoestima do agente público e lhe causando danos, é denominada:

Considere um motor de indução de 500 V, 60 Hz, 4 polos, ligado em estrela. Em plena carga, seu consumo é de!$ \left(15\ ⁄\ \sqrt{3}\right) !$ A com fator de potência 0,80 atrasado.

O escorregamento percentual para que esse motor exerça, em seu eixo, um conjugado de (500/!$ \pi !$) Nm a plena carga é de:

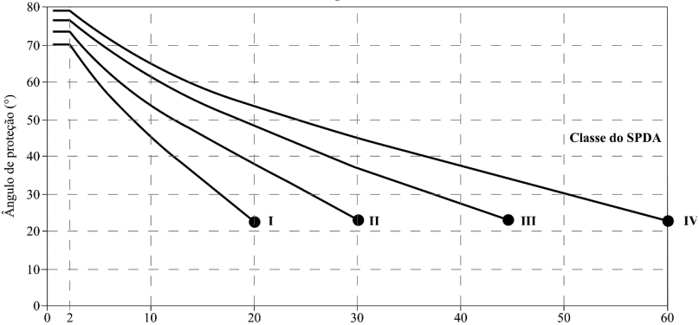

Considere-se a figura 7 que representa o ângulo de proteção correspondente à classe do SPDA.

Figura 7

Altura do captor em relação ao plano de referência (m)

Adaptado de ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS, NBR 5419: Proteção contra descargas atmosféricas - Parte 3: Danos físicos a estruturas e perigos à vida. 2015.

A altura do solo até o topo de um captor do sistema de SPDA de um prédio é de 12 m.Assumindo-se que esse captor está localizado na extremidade do prédio, utilizando-se o método do ângulo de proteção, o cone de proteção desse captor tem raio 16.m. De acordo com a curva da Figura 7 e a NBR 5419-3:2015, pode-se dizer que este SPDA é de classe:

Seja o diagrama unifilar da Figura 5, representando trecho de um sistema elétrico. Nesse diagrama, são representados quatro disjuntores A, B, C e D e seus respectivos ajustes de corrente.

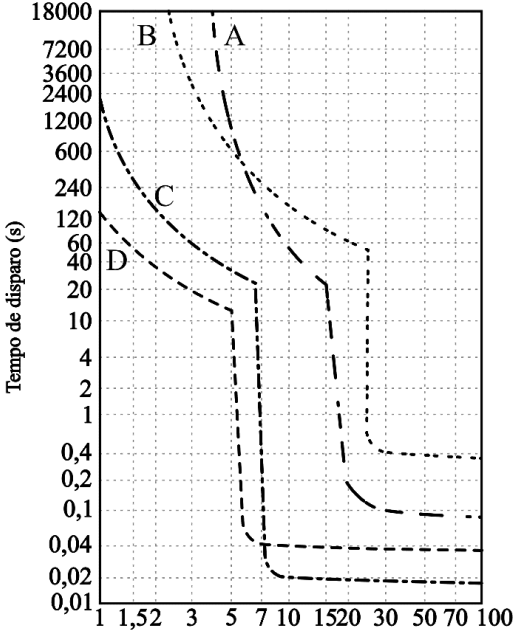

Considere-se agora a Figura 6 com as curvas características de disparo de cada um desses disjuntores.

Figura 6

Múltiplo da corrente de ajuste do relé

Adaptado de CREDER, H. Instalações Elétricas. 16ª edição. Rio de Janeiro: LTC, 2016.

Ocorrendo um curto-circuito no ponto P de intensidade 750 A, o disjuntor que irá atuar primeiro será o:

Considerem-se a seguir a tabela 2, que mostra alguns valores do fator de correção de corrente para condutores de PVC, e a tabela 3, que mostra alguns valores do fator de correção de agrupamento para condutores embutidos, para responder à questão 37.

Tabela 2

Adaptado de ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS, NBR 5410: Instalações elétricas de baixa tensão. 2004.

Tabela 3

Adaptado de ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS, NBR 5410: Instalações elétricas de baixa tensão. 2004.

Em um mesmo eletroduto embutido em alvenaria de um projeto de instalação elétrica de baixa tensão, passam dois circuitos monofásicos (circuitos 1 e 2) a 2 condutores e um circuito trifásico (circuito 3) a 3 condutores, todos utilizando condutores isolados em PVC. Esse projeto foi desenvolvido para uma cidade A cuja temperatura ambiente média é em torno de 15°C. A corrente corrigida para tal projeto é de 5,30 A. Caso este projeto seja implementado em uma cidade B, cuja temperatura ambiente média é em torno de 25°C, a sua corrente corrigida será:

Uma indústria tinha um consumo de 192 kW com fator de potência 0,96 (indutivo) utilizando um banco de capacitores de 200 kvar. A pandemia fez com que a indústria parasse com metade de seu maquinário consumindo, então, metade da potência total. Considerando que não houve mudanças no banco de capacitores, o fator de potência dessa indústria após a redução será de:
