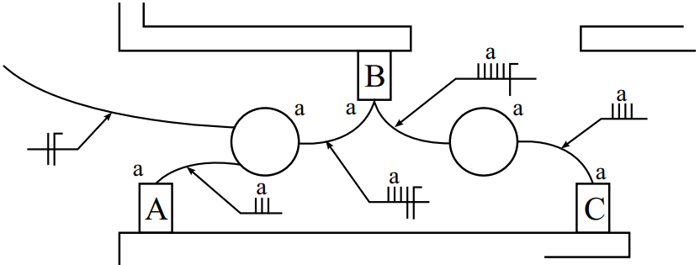

A Figura 3 apresenta um trecho de diagrama unifilar de uma instalação elétrica residencial, onde os interruptores nos pontos A, B e C foram suprimidos.

Figura 3

De acordo com a distribuição dos condutores indicada e admitindo-se que todos os condutores são referentes ao mesmo circuito e que todos os terminais dos três interruptores são utilizados, os símbolos referentes aos tipos de condutores que devem ser usados em cada um dos pontos, segundo a NBR 5444:1989, são:

De acordo com a norma ABNT NBR 5419-2:2015, uma descarga atmosférica cujo ponto de impacto seja próximo de uma estrutura provocará dano a:

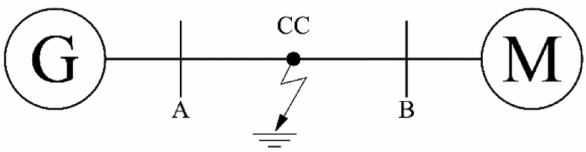

Uma pequena indústria é representada pelo diagrama unifilar da Figura 2, em que o gerador representa o fornecimento de energia da concessionária cuja potência de curto-circuito nesse ponto é de 100 kVA e sua impedância pode ser representada por (0,02 + j0,50) pu. A impedância da indústria, representada no diagrama pelo símbolo de um motor, é j0,20 pu.

Figura 2

Deve-se adicionar um banco de capacitores trifásico, de impedância j0,01 pu, nessa indústria, que pode ser instalado tanto no barramento A quanto no barramento B. Esse banco de capacitores é composto por três bancos monofásicos ligados em estrela aterrada na mesma referência das máquinas e da concessionária.

Admitindo-se uma base 100 MVA e 13,8 kV e que todos os dados em pu já estão nestas bases e considerando que as impedâncias dos condutores são desprezíveis, suponha-se que ocorra um curto-circuito simétrico no local indicado como CC. Neste caso, a razão entre a corrente de curto-circuito (I_CC) com o banco de capacitores instalado no ponto A e I_CC com o banco de capacitores instalado no ponto B será:

Um motor trifásico a 380 V, 60 Hz é alimentado por condutores unipolares: três para as fases e um para a proteção, passando em uma bandeja perfurada na horizontal. Acorrente foi corrigida, já levando em consideração todos os fatores de correção de temperatura e agrupamento, que é de 150 A.

A Tabela 1 mostra um trecho da norma NBR 5410:2004 referente à capacidade de condução de corrente para o método de referência adequado a esse arranjo.

Tabela 1

Adaptado de ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS, NBR 5410: Instalações elétricas de baixa tensão, 2004.

O método de referência e a menor seção transversal que o condutor de proteção pode admitir são, respectivamente:

Uma fonte trifásica ligada em estrela, de sequência positiva e cuja tensão de fase é 200 V, é conectada a uma carga trifásica equilibrada onde cada uma das impedâncias é (300 + j400) Ω. Desconsiderando-se qualquer impedância ligando a fonte às cargas, a razão entre os módulos das correntes de linha dessa carga ligada em delta e em estrela isolada é:

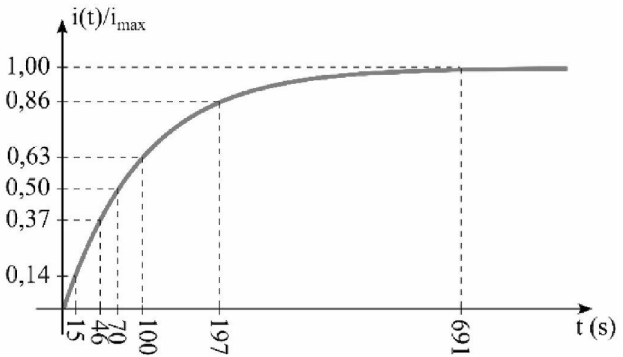

Um circuito R_L é composto por uma resistência de 1 kΩ e alimentado por uma fonte de tensão de 10 V. O transitório da corrente é representado na Figura 1, onde o eixo horizontal representa o tempo, e o eixo vertical representa a razão entre o valor instantâneo da corrente e a máxima corrente que circula por este circuito.

Figura 1

O valor da indutância L do circuito é:

Vasculhando-se o estoque de sua empresa, foi encontrado um transmissor de rádio-frequência sem nenhum tipo de identificação ou documentação. Para determinar o tipo de antena a ser ligado nele, foram feitos ensaios de circuito aberto e curto-circuito, resultando, respectivamente, em uma tensão de circuito aberto de 12 V e uma corrente de curto-circuito de 10 A. A impedância que a antena deve ter para transferir a máxima potência desse transmissor e o valor dessa potência são, respectivamente:

De acordo com a Norma ABNT NBR 9050/2020, a faixa livre em uma calçada destina-se:

Segundo a NBR 9050 e, também, eventualmente, as exigências do Corpo de Bombeiros Municipal, no cálculo de uma escada, a Fórmula de Blondel corresponde à seguinte equação:

Uma rede coletora de esgoto sanitário do tipo separador absoluto está sendo projetada para atender a um bairro com topografia plana, com logradouros com pouca ou nenhuma declividade. Essa conformação do bairro tem como consequência, em alguns trechos, tubulações assentadas a grandes profundidades. No sentido de se garantir menores profundidades para as redes coletoras, se prevê a instalação de:
