O conjunto cilindro-pistão mostrado na figura abaixo contém ar (admita como gás perfeito) a 200 kPa e 600 K. O ar é expandido num processo a pressão constante até que o volume se torne igual ao dobro do inicial (estado 2).

Nesse ponto, o pistão é travado com um pino. A temperatura do ar no estado 2 é

A figura abaixo mostra as engrenagens de um redutor. A potência no eixo de entrada, que gira a 1350 rpm, é de 3 kW.

Sabendo-se que o rendimento desta transmissão é de 90%, o torque no eixo de saída é

A bomba deve transferir 36π m³/h de água do tanque A para o tanque B. Considere que os tanques são muito grandes, que a bomba tem rendimento de 65%, que toda a tubulação tem diâmetro interno igual a 50 mm, que a perda de carga entre o nível do tanque A e a seção de entrada da bomba é igual a 2,25 m e que a perda de carga entre a seção de saída da bomba e a seção de descarga da tubulação é igual a 14 m.

A velocidade da água na seção de descarga da bomba é

Considere o arranjo mostrado na figura abaixo. No recipiente rígido A com volume igual a 0,0120 m³, tem-se inicialmente água a 300 °C (V_líq = 0,0020 m³/kg; V_vapor = 0,0200m³/kg) e título igual a 0,5. A válvula é aberta e vapor d´água escoa vagarosamente para o recipiente B que está inicialmente vazio. Nesta situação, a pressão necessária para movimentar o êmbolo é igual a 200 kPa.

A massa inicial em A é

O funcionamento adequado de um sistema de refrigeração está diretamente relacionado com a limpeza do circuito. O fluido recomendado para limpeza interna de sistemas de refrigeração e ar condicionado é o

Um motor elétrico está montado em uma base retangular, cujas extremidades estão apoiadas sobre 4 coxins idênticos. Para que a frequência natural deste sistema dobre, a nova rigidez dos coxins deverá ser

A junta da figura é composta por 3 chapas e 3 rebites e está sujeita a uma força F, como indicado. A tensão admissível ao cisalhamento do material dos rebites é . A expressão para determinar o diâmetro mínimo dos rebites, para que não ocorra o cisalhamento dos mesmos, é:

Você analisou uma câmara frigorífica instalada em um ambiente onde a temperatura é de 27 °C (300 K) e o coeficiente de película do meio circundante exterior é 0,40 W/m²K. Sabe-se que a temperatura do interior da câmara frigorífica é −3 °C (270 K) com coeficiente de película 4,0 W/m²K. As paredes são constituídas de duas chapas de aço com 1 mm de espessura K = 10,0 W/m K entre as quais se injeta espuma de poliuretano K = 0,040 W/m K. Nestas circunstâncias, a espessura da espuma de forma que a temperatura da face externa do refrigerador seja igual a 12 °C (285 K) para que não ocorra condensação de água do lado de fora do refrigerador é aproximadamente

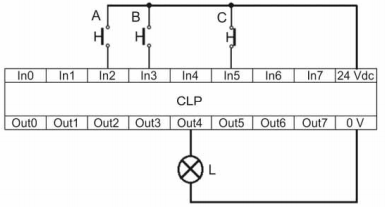

A figura abaixo ilustra a parte de um CLP que possui 8 entradas binárias (In0 a In7), cujas correspondências de cada uma das entradas são: entrada aberta, interpreta nível lógico baixo (0); entrada conectada à tensão entre 12 V à 32 V, interpreta nível lógico alto (1). Quanto às saídas do CLP em questão, também são em número de 8 (Out0 a Out7), as quais podem gerar 0 V para saída em nível lógico baixo (0) e 24 V para saída em nível lógico alto (1). Ainda conforme a figura acima, duas entradas do CLP recebem duas chaves tipo pushbutton NA (A e B), uma terceira entrada recebe uma chave tipo pushbutton tipo NF (C) e uma saída recebe uma lâmpada que acende em 24V (L), pretende-se implementar a seguinte lógica:
− L nunca acende na condição de C fechado. − L deve acender se A ou B estiverem fechadas.

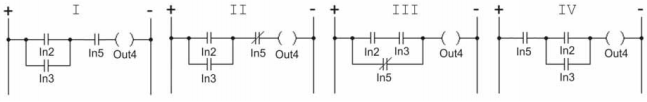

Para isso foram fornecidas as quatro opções de programação em diagrama ladder mostradas abaixo.
Com o exposto acima, é correto afirmar APENAS que:

O amplificador operacional da figura abaixo é ideal.

O valor da tensão de saída Vo, em Volts, para as entradas indicadas é:
