O trecho de um circuito lógico utilizado num sistema de telefonia digital é implementado através de duas portas lógicas do tipo OU, três portas inversoras e duas portas do tipo E conforme mostra a figura abaixo.


A expressão booleana, da saída S, do circuito digital mostrado na figura abaixo é

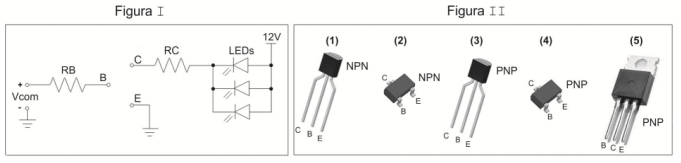

Para o layout em desenvolvimento de uma placa de circuito impresso (PCI), que será um driver para acendimento de 3 leds de alta luminosidade, conforme esquema elétrico da Figura I, necessita-se selecionar um transistor tipo Surface Mount Device − SMD, dentre os modelos disponibilizados (encapsulamentos e tipos NPN ou PNP) e ilustrados na Figura II (com dimensões físicas fora de escala).

Sabendo que Vcom é um sinal binário (0V ou 5V) proveniente de um Arduino, que os resistores RB e RC serão devidamente dimensionados, de modo que o transistor selecionado opere como chave (dentro de suas características elétricas) com os pontos elétricos definidos pelo esquema elétrico (B = base, C = coletor e E = emissor), para o funcionamento da placa

Considerando as classes de operação de um amplificador de potência são apresentadas as seguintes afirmações:
I. Amplificadores da classe A apresenta a melhor característica de linearidade entre todas (teórico), mas também tem o menor rendimento que, idealmente, não passa de 50% (para configuração push-pull); II. Amplificadores da classe B caracterizam-se por não terem corrente de polarização nos transistores de saída, o que faz diminuir o rendimento do circuito; III. Amplificadores da classe D também são conhecidos como "amplificadores chaveados" e isso se deve ao fato de que os transistores de saída não operam continuamente e sim como "chaves", comutando a tensão de alimentação (+ e – V_DD) à carga.
Está correto o que se afirma em

Em uma subestação de distribuição constituída por transformadores abaixadores

Um gerador síncrono possui as seguintes características nominais 100 MVA, 20 kV, X_s = 0,2 pu.

É correto afirmar que a reatância síncrona é

Considere o circuito abaixo:

É correto afirmar que o valor da capacitância de C (em μF ) de modo que a impedância “vista” pelo gerador seja puramente real (resistiva) na frequência de 1 k Hz é

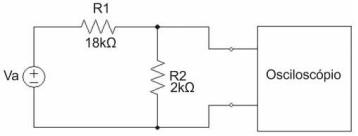

Pretende-se desenvolver uma placa de circuito impresso para um circuito com dupla função: carga para o sinal Va e atenuador de tensão para um osciloscópio (com resistência de entrada da ordem de 50 MΩ), conforme esquema elétrico apresentado abaixo. Como o conhecimento dos tamanhos (dimensões físicas) dos resistores é fundamental à realização do projeto da PCI, é necessário calcular as máximas potências dissipadas pelos mesmos. Admitindo que a tensão de entrada Va para o projeto será fixada em 200 Vdc, a potência no resistor R2 será de

Na operação do grupo gerador a plena carga nominal, o instrumento de medição e a indicação obtida para a situação apresentada são, respectivamente:

Um motor trifásico para bomba monobloco consome 5 kVA com fator de potência 0,7, em atraso, indutivo, de rede trifásica simétrica com tensão de linha 220 V. A corrente de linha e a potência ativa, fornecidos pela rede, são, respectivamente:

Uma carga de 10 kVA e fator de potência 0,5 (indutivo) é alimentada por uma rede monofásica de 440 V, 60 Hz.

sen(60°) = 0,866 ; cos(60°) = 0,500 ; tg(60°) = 1,732 ; sen(18,19°) = 0,312 ; cos(18,19°) = 0,950 ; tg(18,19°) = 0,328 .

É correto afirmar que a reatância do banco de capacitores que corrige o fator de potência para 0,95 e o valor da capacitância do mesmo é
