Em relação aos equipamentos elétricos permitidos em área classificada, analise as assertivas abaixo.

I. Equipamentos elétricos ou outros equipamentos que possam constituir-se numa fonte de ignição devem ser instalados em áreas classificadas.

II. São utilizadas diversas técnicas construtivas que são aplicadas de forma a reduzir o risco de explosão ou incêndio provocado pela sua operação.

III. Os equipamentos e dispositivos elétricos devem possuir características inerentes que os capacitem a operar em áreas classificadas, com o mínimo risco a causarem a obstrução do ambiente onde estão instalados.

É correto o que se afirma em

Em relação à metrologia, correlacione os tipos de medições (Coluna A), com seus respectivos exemplos de instrumentos para medições (Coluna B) e, em seguida, assinale a alternativa que apresenta a sequência correta.

Correlacione as classes de fabricação de tubos (Coluna A) com os respectivos tipos de tubos (Coluna B) e, em seguida, assinale a alternativa que apresenta a sequência correta.

Em relação a máquinas elétricas, tais como os transformadores, marque V para verdadeiro ou F para falso e, em seguida, assinale a alternativa que apresenta a sequência correta.

( ) Os transformadores são formados por pelos menos dois indutores acoplados através de seu campo magnético.

( ) Dependendo da relação entre o número de espiras do primário e do secundário, a voltagem no primário será maior (transformador elevador) ou menor (transformador abaixador) do que no secundário.

( ) Os transformadores podem ter mais do que uma bobina no secundário, permitindo gerar diversas tensões diferentes, ou saídas no meio da bobina secundária (taps), que terão tensão maior do que a tensão total de saída.

Profundidade da geratriz superior da tubulação; esquema detalhado em planta e em corte da tubulação instalada, incluindo as interferências encontradas no trecho; completa identificação dos tubos e conexões, incluindo o DE; nomes dos fabricantes dos tubos e conexões e códigos que permitam rastrear as produções dos tubos e conexões nos programas da qualidade dos fabricantes (estes códigos encontram-se nas marcações dos tubos e acessórios); localização das válvulas de manobra e derivações presentes no trecho, através de coordenadas de um ponto notável. Estas informações devem constar no

No que concerne à operação de instalações de gás natural, assinale a alternativa incorreta.

No que tange à proteção da rede de polietileno PE 80 e PE 100, analise as assertivas abaixo.

I. A tubulação de polietileno PE 80 ou PE 100 deve estar a uma distância mínima de 0,30m de redes de água, esgoto, linhas telefônicas e elétricas (até a tensão de 1KV) ou outros obstáculos.

II. Em relação às linhas elétricas com tensão superior a 1KV, a rede de polietileno PE 80 ou PE 100 deve estar a uma distância mínima de 0,50m ou suficientemente protegida com uma tela.

III. Em cruzamentos onde seja difícil manter a distância de 0,30m, admite-se uma separação de 10,0cm, desde que seja providenciada a proteção da rede.

É correto o que se afirma em

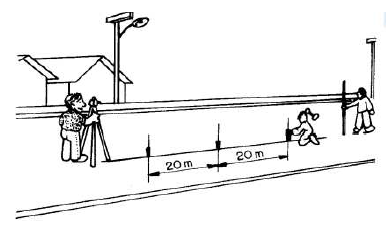

Com base no desenho abaixo, em relação aos serviços de topografia e demarcação da vala, para instalação de tubulações, marque V para verdadeiro ou F para falso e, em seguida, assinale a alternativa que apresenta a sequência correta.

( ) A tubulação a ser assentada deve ter seu eixo demarcado, devendo-se assinalar os pontos onde serão instalados conexões, registros e cruzamentos em nível com outras tubulações ou elementos enterrados.

( ) A largura máxima da vala é função da profundidade e do terreno onde será escavada.

( ) A largura da vala no nível de assentamento do tubo deve obedecer às recomendações do projetista, tendo em vista algumas passagens notáveis e deve-se ater ao memorial descritivo do tipo de base e envolvimento a ser dado à tubulação nesses pontos.

Leia o trecho abaixo e, em seguida, assinale a alternativa que preenche correta e respectivamente as lacunas.

As posições de “fechado” e “aberto” dos equipamentos de manobra de contatos não visíveis devem ser indicadas por meio de letras e cores, devendo ser adotada a seguinte convenção: __– : contatos ; __ – : contatos .

Leia o trecho abaixo e, em seguida, assinale a alternativa que preenche correta e respectivamente as lacunas.

é dispositivo que tem por finalidade manter em um valor predeterminado uma variável de processo. Esta atuação poderá ser feita ou , agindo diretamente na variável controlada ou indiretamente através de outra variável, chamada de variável manipulada. é controlador com múltiplas entradas e saídas, que contém um programa que poderá ser configurado.
