A necessidade de utilizar Controladores Lógicos Programáveis (CLP) em linguagem Ladder para controle e operação de sistemas automatizados prevê a utilização de elemento temporizador.

A esse respeito, observe as afirmativas a seguir.

I – O temporizador deve ser do tipo não retentivo, isto é, se a energização for perdida, o valor acumulado é zerado.

II – O temporizador deve possuir uma entrada que, ao se energizar, habilita o acúmulo do tempo decorrido.

III – O temporizador deve possuir uma saída que será energizada quando o valor acumulado for igual ao preestabelecido, e todas as outras condições de funcionamento do elemento estiverem satisfeitas.

Está correto o que se afirma em

A topologia física de rede com fibras óticas mais adequada para prever a redundância de rotas de comunicação entre dois pontos de comunicação nos sistemas elétricos é a

O circuito ilustrado abaixo é um elemento de um sistema controlador de automação.



Os módulos das intensidades de corrente que percorrem os resistores R1, R2 e R3 (em µA) e R4 (em A) são, respectivamente,

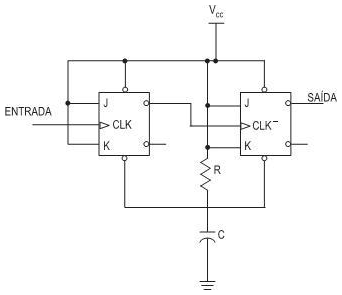

A programação de controladores de processos de automação em um ambiente industrial utiliza um sinal digital de 100 kHz de frequência aplicado à entrada do sistema abaixo.



Nessas condições, a frequência do sinal de saída, em kHz, é

Um projeto de automação desenvolvido para uma empresa em fase de crescimento necessitou instalar conversores DC-DC conforme a figura abaixo, que, nesse caso, é denominada “boost converter”.



A função do indutor L nesses conversores é:

A análise de sistemas de controle de automação envolve conhecimentos sobre o funcionamento de seus componentes eletrônicos. A esse respeito são feitas as afirmativas:

I – Ao se aplicar um pulso positivo à porta (gate) de um SCR, este continua conduzindo, mesmo que o sinal de disparo seja retirado, e assim permanece enquanto houver uma corrente mínima circulando entre anodo e catodo, chamada corrente de manutenção.

II – O IGBT é um componente eletrônico cujo controle de condução entre o coletor e o emissor é feito por tensão ao invés de corrente.

III – Um TRIAC é um elemento bidirecional, ou seja, pode conduzir nos dois semiciclos de uma senoide.

Está correto o que se afirma em

Um controlador autoprogramável (CLP) é um computador desenvolvido para desempenhar funções de controle de diversos níveis de complexidade.

Os CLP apresentam diversas características. NÃO é uma dessas características:

Nas instalações industriais, devido à presença de elementos não lineares como tiristores, é comum o aparecimento de componentes harmônicos na rede AC.

Qual a providência que poderá ser tomada para minimizar os efeitos desses componentes?

Com relação aos sistemas automatizados, observe as afirmações a seguir.

I - A linguagem verbal no desenvolvimento de projetos automatizados é muito indicada, pois pode gerar várias interpretações, enriquecendo a comunicação.

II - As representações gráficas não são as mais indicadas devido ao elevado grau de dificuldade em sua compreensão.

III - Uma das maiores dificuldades do desenvolvimento de Sistemas Automatizados é o fornecimento de informações de modo claro e conciso aos projetistas.

Está correto o que se afirma em

Atualmente todos os programas desenvolvidos para CLPs são elaborados a partir de linguagens de programação padronizadas.

Observe as afirmações a seguir.

I - Tais padronizações envolveram o desenvolvimento de normas visando atender os conhecimentos de: comandos elétricos, diagramas lógicos e representação matemática;

II - Tais padronizações envolveram a criação das normas ICE 1131-3 e IEC 5410 com o intuito de criar uma linguagem de programação padrão, que posteriormente fundiram-se para formar a atual IEC 61131-3

III - Tais padronizações envolveram o surgimento de representações contempladas pela IEC 61131-3 como: ladder, blocos de função e lista de instrução.

Podemos afirmar que dentre elas é(são) correta(s):
