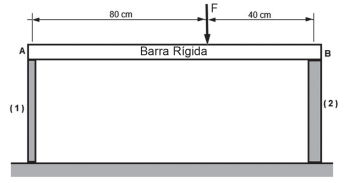

A estrutura mostrada na Figura é constituída por duas colunas, 1 e 2, sobre as quais é apoiada uma barra rígida AB. Considere uma carga concentrada, F, aplicada na posição indicada.







Considere ainda que a área da seção transversal da coluna 2 é igual ao dobro da área da coluna 1 e que as tensões normais compressivas nominais atuantes nas duas colunas são σ₁ e σ₂ .
A relação σ₁ /σ₂ vale

Suponha que um guindaste eleve uma carga P de 2.000 N (200 kg), içando-a por meio de um cabo que é enrolado em um tambor cujo raio é 25 cm.






Se o motor de acionamento do tambor desenvolver um torque de 1.200 N.m, a aceleração de elevação da carga, expressa em m/s² , será de

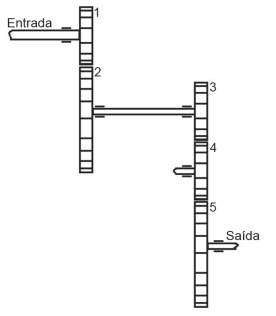

No sistema de transmissão de movimento retratado na Figura abaixo, as engrenagens 1, 3 e 4 são idênticas com raio de 5 cm, e as engrenagens 2 e 5 são, também, idênticas, com raio de 10 cm.





Considerando-se que a rotação no eixo de entrada é de 1.000 rpm, a rotação no eixo de saída será de

Cada uma das grandezas de base do Sistema Internacional de Unidades possui dimensão própria. Por exemplo: tempo – T, massa – M, comprimento – L e outras.
Considerando-se as informações acima, a dimensão da grandeza derivada potência fica expressa na forma do produto dimensional como

No Sistema Internacional de Unidades, a frequência é considerada uma grandeza derivada, e sua unidade recebe o nome específico de hertz (Hz).
Uma rotação de 2.400 rpm corresponde a uma frequência, expressa em Hz, de

O centro de massa de um veículo de passeio percorre uma trajetória circular com raio de 40 m com velocidade de módulo constante no valor de 72 km/h.
Nessa condição, a aceleração a que o veículo está submetido é

Considere que a medição da rotação da roda de um veículo de passeio é 1.200 rpm e o valor do diâmetro externo do pneu é 600 mm.
A velocidade com que o veículo transitava, em km/h, durante a medição, está na faixa entre

A tensão cisalhante máxima, τ, atuante na seção transversal de um eixo solicitado por torção pura é calculada pela expressão τ = TR/J, onde T é o torque atuante na seção, R é o raio externo, e J é o momento polar de inércia da seção transversal do eixo.

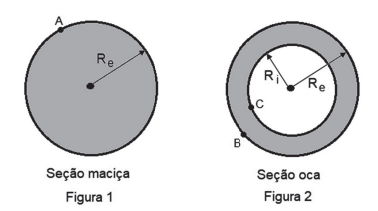

Considere dois eixos, sendo um projetado com a seção da Figura 1 e outro com a seção da Figura 2, e ambos com o mesmo raio externo R_e.






Considere que esses dois eixos foram solicitados com o mesmo valor de torque.
A tensão cisalhante máxima de maior valor entre eles ocorrerá no(s) ponto(s)

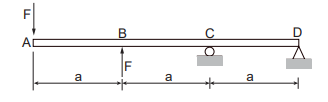

Considere uma viga biapoiada sujeita ao carregamento representado pela aplicação de duas forças F concentradas, conforme mostrado na Figura.







O(s) trecho(s) da viga sujeito(s) a uma flexão pura está(ão) entre as seções transversais

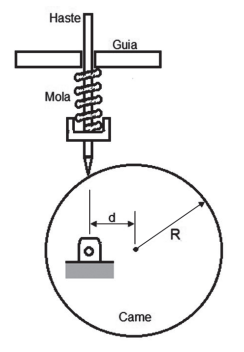

Uma came circular de raio R = 18 cm aciona uma haste de ponta, conforme ilustrado na Figura.






Suponha que a dimensão d, entre o centro geométrico da came e o mancal, é de 10 cm, e que a rigidez da mola é k = 1.000 N/m.
A variação da força atuante na mola durante o curso da haste, expressa em N, vale
