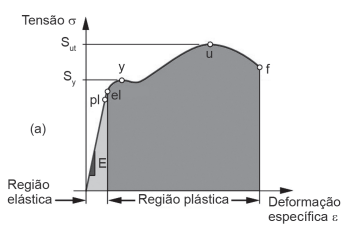

Na Figura abaixo, é representado, qualitativamente, o diagrama tensão x deformação de um aço comum ao carbono, resultante do ensaio de tração, segundo a Norma NBR ISO 6892 (Materiais Metálicos – Ensaio de Tração à Temperatura Ambiente), com as indicações dos pontos principais para a avaliação das propriedades mecânicas.





Caso a propriedade que estiver em avaliação seja a resiliência desse aço, é necessário determinar a(o)

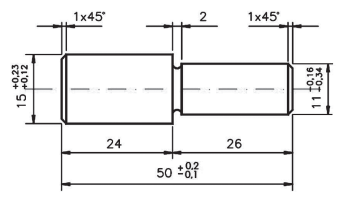

O perfeito funcionamento de equipamentos mecânicos que possuem partes móveis depende da fabricação das peças com dimensões precisas, de modo que a montagem permita os ajustes especificados no projeto. Para tanto, empregam-se sistemas de tolerâncias dimensionais, que são indicadas nos desenhos das peças, como no exemplo do desenho abaixo.





No desenho apresentado, observe as cotas nominais de 15 mm, 50 mm e 11 mm.
As tolerâncias dimensionais dessas cotas, em mm, são, respectivamente,

A representação de peças, de elementos e de conjuntos mecânicos, para fins de projeto, fabricação, montagem e manutenção de sistemas mecânicos, utiliza o recurso de decompor o objeto tridimensional em projeções ortogonais, ou ortográficas. Esse recurso facilita a visualização de detalhes internos e permite que as dimensões sejam mostradas em verdadeira grandeza. Há duas formas convencionais usualmente empregadas para desenhar essas projeções ortogonais: no 3º diedro (sistema americano) ou no 1º diedro, utilizado no Brasil e em muitos outros países. Comparando-se essas duas formas de obter as projeções ortogonais, em relação à vista frontal do objeto, observa-se que

Os instrumentos de medidas utilizados na indústria devem assegurar confiabilidade das medições, por meio de um complexo sistema de padronização dessas medidas. Precisam, portanto, obedecer à normalização reconhecida nacional e internacionalmente, que requer, entre outras exigências, a calibração dos instrumentos segundo uma cadeia de padrões de medida, envolvendo padrões de trabalho (nível de indústria), de referência (nível de laboratório), padrões nacionais (Inmetro) e internacionais.
De acordo com o Vocabulário Internacional de Metrologia (VIM, Inmetro 2008), esse conjunto de procedimentos e de hierarquização de padrões é denominado

Nos projetos de engenharia, diversos sistemas de unidades de medidas podem ser empregados, e a conversão de valores de grandezas entre esses sistemas é um fator de grande importância, que pode ocasionar erros de dezenas ou de centenas de vezes nos resultados, comprometendo o sucesso do projeto. Os sistemas de unidades foram criados com base em quantidades dimensionais da segunda lei de Newton — força (F), massa (m), comprimento (L), tempo (t) — sendo três delas escolhidas como unidades básicas, e a remanescente, como derivada.
Considerando-se os dois sistemas de unidades mais empregados, o Sistema Americano (ips) e o Sistema Internacional (SI), as suas respectivas unidades derivadas são

A têmpera é um tratamento térmico aplicado em aços, com a finalidade de aumentar a resistência mecânica e a dureza. Em um aço comum hipoeutetoide com baixo teor de carbono, a têmpera consiste em aquecer o aço acima de sua temperatura crítica (temperatura de austenitização), estabilizar a temperatura por todo o material e, em seguida, resfriar bruscamente.
Em termos microscópicos, tal tratamento resulta em uma solução sólida supersaturada de carbono em ferro, que é extremamente dura e muito frágil, denominada

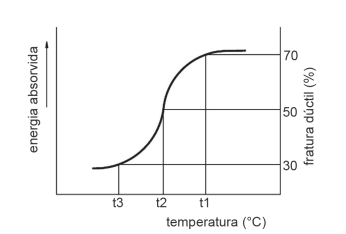

Na Figura a seguir, é apresentado o gráfico do comportamento de um material metálico hipotético que foi submetido a ensaios de impacto sob diferentes temperaturas.







Analisando-se esse gráfico, verifica-se que o

O ensaio de dureza de materiais metálicos é um método simples, realizado por meio de uma pequena impressão forçada sobre a superfície de peças e de componentes mecânicos. Tal ensaio é um dos utilizados para avaliar tratamentos térmicos, resistência ao desgaste e, em aços, por via indireta, a resistência mecânica do material. De modo geral, ele é considerado um ensaio não destrutivo, pois as peças e componentes podem permanecer em serviço.
Os ensaios de dureza de materiais metálicos são considerados ensaios destrutivos nos casos em que a(o)

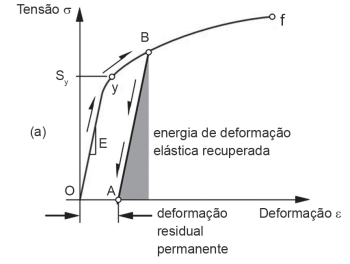

A Figura abaixo representa, por meio de um diagrama tensão-deformação, um processo realizado em temperatura ambiente, em um material metálico dúctil, ao qual o carregamento foi aplicado até o ponto B e, em seguida, retornado ao valor zero (ponto A).





Analisando-se esse diagrama, constata-se que ocorreu

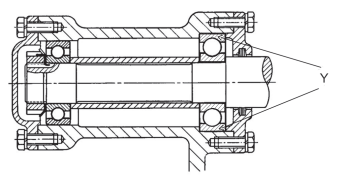

Para a representação de partes internas de peças tridimensionais, emprega-se a técnica de cortes transversais, como exemplificado no desenho técnico da Figura abaixo, que representa um arranjo de montagem de um conjunto mecânico.





Um elemento desse conjunto é apresentado em corte transversal e identificado pela letra Y.
Trata-se do seguinte elemento:
