O amplificador operacional é um dispositivo muito versátil devido à sua imensa diversidade de aplicações além de características ideais para operação. Em relação às suas características ideais, analise as afirmativas a seguir.

I. Ganho de tensão infinito.

II. Impedância de entrada nula e de saída infinita.

III. Resposta de frequência infinita.

IV. Sensibilidade à temperatura.

Estão corretas apenas as afirmativas

Dentre as famílias de circuitos integrados digitais, ou seja, que possuem componentes como portas lógicas, registradores, flip-flops etc, destacam-se as famílias TTL e CMOS. Com base nestas famílias, analise as afirmativas a seguir.

I. TTL é uma lógica que utiliza circuitos compostos de transistores.

II. CMOS utiliza MOSFETs em seus circuitos lógicos.

III. O CI da série CD 4000 é um exemplo de circuito integrado TTL.

IV. A série 74XX é um exemplo de circuitos integrados CMOS.

Estão corretas apenas as afirmativas

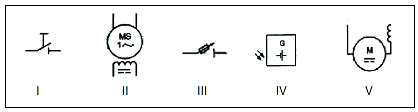

Analise a simbologia da figura a seguir.

Quais símbolos representam, respectivamente, motor série de corrente contínua, gerador fotovoltaico e interruptor seccionador?

O gráfico a seguir representa as curvas da impedância em função de ω de circuito RLC; analise-o.

Com base nas curvas e características do gráfico, analise as afirmativas.

I. Curva A: variação da impedância característica do circuito RLC.

II. Curvas B e C: variações da impedância do capacitor e do resistor, respectivamente.

III. Curva D: variação da impedância do indutor onde X_L = ωL.

IV. Quando ω = ω_o, X_L = X_C.

Estão corretas apenas as afirmativas
