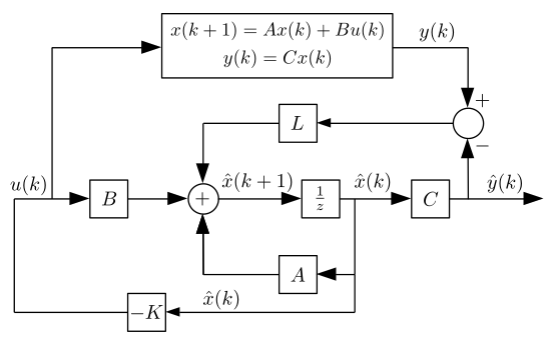

Em relação ao diagrama, assinale V (verdadeiro) ou F (falso) nas alternativas seguintes.

(    ) A dinâmica de malha fechada pode ser descrita por \(x(k +1) = Ax (k) - BK \hat{x}(k). ​\)
(    ) O estimador de estado é descrito por \(​\hat{x}(k) = (A - LC)​\hat{x}(k - 1) + Bu (k - 1) ​\).
(    ) Os autovalores da matriz A devem estar contidos no círculo unitário do plano z.

A sequência correta é

Considere o circuito lógico mostrado na figura a seguir.

Com base na figura acima, assinale a alternativa que corresponde à expressão Booleana do circuito.

Considere o símbolo de uma porta lógica mostrado na figura a seguir.

Com base na figura acima, assinale a alternativa que corresponde ao tipo de porta lógica.

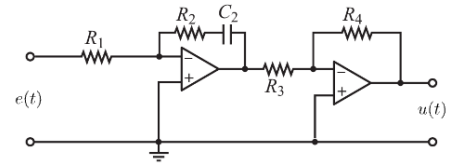

O circuito eletrônico mostrado a seguir permite implementar um controlador Proporcional-Integral, cuja entrada é o sinal de erro e(t) e a saída é o sinal de controle u(t).

Sabendo que a função de transferência do circuito é dada por \(\dfrac{U(s)}{E(s)} = \left( \dfrac{R_4 R_2}{R_3 R_1} \right) \left( \dfrac{R_2 C_2 s + 1}{R_2 C_2 s} \right)\), assinale a alternativa que apresenta a relação correta entre os elementos de circuito e os ganhos Proporcional (k_p) e Integral (k_i):
