Questões do Concurso UNDF - IADES

2895227 Ano: 2022
Disciplina: Engenharia Elétrica
Banca: IADES
Orgão: UNDF

Provas:

Professor - Elétrica e Eletrônica Aplicada
Provas ×

Circuitos ElétricosCircuitos CACircuitos Trifásicos

Enunciado 3023660-1

Acervo pessoal

Considerando que o circuito dessa figura seja alimentado por uma fonte trifásica balanceada com tensão de linha igual a 450 V, sequência de fases abc, assinale a alternativa que corresponde às correntes de fase I_1-2, I_2-3 e I_3-1.

A

I_1-2 = 45∟-60º, I_2-3 = 45∟-180º e I_3-1 = 45∟60º

B

I_1-2 = 45!$ \surd !$3∟60º, I_2-3 = 45!$ \surd !$3∟180º e I_3-1 = 45!$ \surd !$3∟-60º

C

I_1-2 = 45/!$ \surd !$3∟-60º, I_2-3 = 45/!$ \surd !$3∟-180º e I_3-1= 45/!$ \surd !$3∟60º

D

I_1-2 = 45/!$ \surd !$3∟60º, I_2-3 = 45/!$ \surd !$3∟-180º e I_3-1 = 45/!$ \surd !$3∟- 60º

E

I_1-2 = 45!$ \surd !$3∟60º, I_2-3 = 45!$ \surd !$3∟180º e I_3-1 = 45!$ \surd !$3∟60º

Provas

Questão presente nas seguintes provas

2895226 Ano: 2022
Disciplina: Engenharia Elétrica
Banca: IADES
Orgão: UNDF

Provas:

Professor - Elétrica e Eletrônica Aplicada
Provas ×

Conceitos BásicosCarga e Campo Elétrico

Acerca dos princípios básicos da eletricidade e considerando a carga do elétron igual a 1,6!$ \times !$10^-19 C, assinale a alternativa correta.

A

Se uma carga de 50 !$ μ !$C percorre um campo elétrico uniforme com magnitude 50 kV/m, por 50 cm, em 10 s, então a potência desenvolvida é de 120 W.

B

Se a tensão entre dois condutores é 110 V, para mover uma carga de 5 C de um condutor para o outro realiza-se um trabalho de 500 J.

C

Se um ponto fixo em um condutor é sujeito à uma corrente elétrica de 8 A por 30 s, então, ao final desse intervalo, terá sido percorrido por 15!$ \times !$10²⁰ elétrons.

D

Se um aquecedor elétrico consome 1,2 kW/h em 30 minutos e opera com uma tensão de 120 V, então solicita uma corrente de 10 A.

E

Se um componente de circuito é energizado com tensão 100!$ \surd !$2 V e a respectiva corrente medida é dada por 5!$ \surd !$2sen(t), com t em segundos, então a potência média entregue ao circuito é 500 W.

Provas

Questão presente nas seguintes provas

2895225 Ano: 2022
Disciplina: Engenharia Elétrica
Banca: IADES
Orgão: UNDF

Provas:

Professor - Elétrica e Eletrônica Aplicada
Provas ×

Circuitos ElétricosTeoremas: Superposição, Thévenin, Norton e Outros

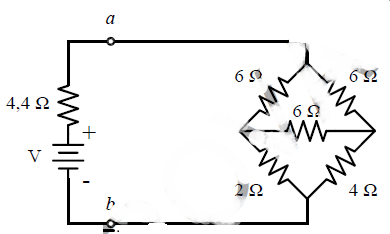

Enunciado 3023658-1

Acervo pessoal

Sabendo que o circuito dessa figura opera em condição de máxima transferência de potência para a carga, assinale a alternativa que corresponde à resistência equivalente vista a partir dos terminais !$ a !$ e !$ b !$ da fonte.

Provas

Questão presente nas seguintes provas

2895224 Ano: 2022
Disciplina: Engenharia Elétrica
Banca: IADES
Orgão: UNDF

Provas:

Professor - Circuitos Elétricos
Provas ×

Circuitos ElétricosCircuitos CACircuitos Trifásicos

No que se refere aos circuitos elétricos trifásicos, assinale a alternativa correta.

A

A conexão em delta é um arranjo comumente utilizado na prática para as fontes trifásicas, em virtude de sua maior robustez em relação a eventuais desequilíbrios nas tensões de fase.

B

Embora o método dos três wattímetros seja o mais utilizado para medição da potência trifásica, o método dos dois wattímetros é o mais recomendado para medição de potência em sistemas em que o fator de potência apresenta flutuações frequentes.

C

Em uma carga balanceada conectada em delta, as correntes de fase e de linha são iguais.

D

Quando uma carga balanceada conectada em estrela é energizada por tensões com sequência de fases ABC, a tensão de linha está atrasada em relação à correspondente tensão de fase por 30 graus.

E

A potência total solicitada por uma carga balanceada em delta é determinada da mesma maneira que para uma carga balanceada conectada em estrela.

Provas

Questão presente nas seguintes provas

2895223 Ano: 2022
Disciplina: Engenharia Elétrica
Banca: IADES
Orgão: UNDF

Provas:

Professor - Circuitos Elétricos
Provas ×

Em relação à análise de circuitos RLC no domínio da frequência, assinale a alternativa correta.

A

Para excitação em regime permanente senoidal, a potência aparente é a grandeza que contém toda a informação necessária para descrever a corrente solicitada da fonte por uma determinada carga.

B

A potência média absorvida por um indutor em regime permanente senoidal é zero.

C

O fasor impedância de uma carga qualquer, composta por elementos resistivos, capacitivos e indutivos, pode ser obtido diretamente a partir da transformada de Laplace aplicada às correspondentes relações tensão-corrente de seus elementos constitutivos.

D

O ajuste do fator de potência, por meio de bancos de capacitores inseridos em paralelo com um circuito ressonante, agrega ganhos de eficiência operacional, com a consequente redução da potência aparente e da corrente solicitadas pela carga à fonte.

E

A frequência em que a tensão sobre o indutor no circuito série se reduz a 70,7% do seu valor na ressonância é denominada frequência de corte.

Provas

Questão presente nas seguintes provas

2895222 Ano: 2022
Disciplina: Engenharia Elétrica
Banca: IADES
Orgão: UNDF

Provas:

Professor - Circuitos Elétricos
Provas ×

Circuitos ElétricosLeis de Ohm e Kirchhoff

Enunciado 3023369-1

Acervo pessoal.

Para o circuito representado na figura, determine o valor, em termos de R, da resistência interna da fonte Rs, tal que a potência transferida para o circuito elétrico seja máxima.

Provas

Questão presente nas seguintes provas

2895221 Ano: 2022
Disciplina: Engenharia Elétrica
Banca: IADES
Orgão: UNDF

Provas:

Professor - Circuitos Elétricos
Provas ×

Circuitos ElétricosTeoremas: Superposição, Thévenin, Norton e Outros

A respeito dos métodos de análise e dos teoremas de circuitos elétricos, assinale a alternativa correta.

A

Se um circuito possui duas ou mais supermalhas que se interceptam, para que a lei de Kirchhoff das tensões se mantenha respeitada, é necessário analisar cada supermalha individualmente e aplicar o princípio da superposição, não podendo combiná-los em uma supermalha maior.

B

Em análise nodal, um supernó é formado pela exclusão de uma fonte de corrente (dependente ou independente) conectada entre dois nós, com exceção do nó de referência, e qualquer elemento conectado em paralelo com ela.

C

As Leis de Kirchhoff das tensões e das correntes são válidas para a análise de circuitos elétricos lineares, e não se prestam à solução de circuitos constituídos por componentes semicondutores, a exemplo dos circuitos transistorizados em corrente contínua (CC), os quais, em razão da não linearidade dos componentes envolvidos, requerem métodos computacionais de análise.

D

Em um circuito linear, qualquer ramo pode ser substituído por qualquer combinação de elementos de circuitos que produzam a mesma tensão e corrente, fluindo no correspondente ramo.

E

O teorema da reciprocidade estabelece que, em um circuito linear com múltiplas fontes, se uma fonte localizada no ramo “A” provoca uma corrente i no ramo “B”, então, ao mover a fonte de tensão para o ramo “B”, será observada uma corrente i no ramo “A”.

Provas

Questão presente nas seguintes provas

2895220 Ano: 2022
Disciplina: Engenharia Elétrica
Banca: IADES
Orgão: UNDF

Provas:

Professor - Circuitos Elétricos
Provas ×

Circuitos ElétricosLeis de Ohm e Kirchhoff

Em relação aos circuitos elétricos resistivos, assinale a alternativa correta.

A

As dimensões físicas de um resistor real são indicativo direto de sua resistência elétrica, dada em ohms, visto que são associadas à quantidade de calor que o resistor pode dissipar, em decorrência do efeito Joule, sem que seja danificado.

B

Se a corrente que flui através de um condutor for duplicada e sua resistência permanecer inalterada, a potência dissipada sobre ele aumentará duas vezes o seu valor inicial, em razão do princípio da linearidade.

C

Se a tensão imposta a um circuito for quadruplicada e a resistência permanecer constante, a corrente fluindo através do circuito aumentará para o quádruplo do seu valor original.

D

Em um circuito composto por múltiplos resistores associados em série e energizados por uma mesma fonte, a Lei de Ohm pode ser aplicada ao circuito como um todo (resistência equivalente), mas não pode ser aplicada em partes separadas observadas individualmente.

E

Para qualquer condutor dado, a resistência por unidade de comprimento é diretamente proporcional à condutividade do material e inversamente proporcional à área da seção reta do fio.

Provas

Questão presente nas seguintes provas

2895219 Ano: 2022
Disciplina: Engenharia de Telecomunicações
Banca: IADES
Orgão: UNDF

Provas:

Professor - Elétrica e Eletrônica Aplicada
Provas ×

Modulação Angular (FM, PM, PLL)

Considere um sistema de comunicação FM, no qual a portadora de 20 MHz seja modulada por um sinal mensagem, denotado por m(t) e dado por m(t) = 0,5cos(1.000!$ π !$t), produzindo um índice de modulação !$ β !$ = 200. Para esse sistema, o máximo desvio em frequência da portadora modulada é
