Questões do Concurso UNDF - IADES

2895237 Ano: 2022
Disciplina: Engenharia Elétrica
Banca: IADES
Orgão: UNDF

Provas:

Professor - Engenharia Elétrica
Provas ×

Com relação aos dispositivos de seccionamento, de proteção e de aterramento de instalações elétricas, assinale a alternativa correta.

A

Quando um dispositivo seccionar todos os condutores energizados de um circuito com mais de uma fase, o seccionamento do condutor neutro deve ser efetuado antes ou ao mesmo tempo que o dos condutores fase.

B

As chaves de faca com porta-fusíveis devem ser instaladas em locais de fácil acesso ao manuseio, para possibilitar sua pronta operação no caso de um evento adverso envolvendo o sistema elétrico.

C

No caso de um circuito alimentado com 2F+N, oriundo de um circuito trifásico, caso se opte pela proteção por fusíveis, é boa prática incluir um fusível específico para o condutor neutro, uma vez que confere proteção adicional contra sobretensões em modo comum.

D

Em uma instalação elétrica de baixa tensão, devem ser previstos dispositivos de proteção para interromper toda corrente de curto-circuito nos condutores dos circuitos, antes que os efeitos termomecânicos dessa corrente possam acarretar danos aos condutores e às respectivas ligações.

E

Em instalações elétricas, consideram-se dois tipos básicos de aterramento: o funcional e o de proteção, sendo que o último consiste na ligação com a terra de um dos condutores do sistema e está relacionado com o funcionamento correto, seguro e confiável da instalação.

Provas

Questão presente nas seguintes provas

2895236 Ano: 2022
Disciplina: Engenharia Elétrica
Banca: IADES
Orgão: UNDF

Provas:

Professor - Engenharia Elétrica
Provas ×

A respeito dos conceitos de potência e correção do fator de potência em circuitos de corrente alternada, assinale a alternativa correta.

A

O processo de aumento do fator de potência por meio da instalação de bancos de capacitores, sem alterar a potência real da carga original, é definido como correção do fator de potência.

B

Em um triângulo de potências, a hipotenusa representa a potência aparente, o cateto oposto representa a potência ativa e o cateto adjacente, a potência ativa de uma carga.

C

A correção em um circuito com fator de potência atrasado é usualmente implementada por meio da instalação de bancos de capacitores em paralelo com a carga, não sendo possível corrigir o fator de potência com capacitores em série, visto que acarretam aumentos de corrente e de tensão indesejáveis na carga.

D

Um sistema trifásico composto por três cargas de 10 kVA com fatores de potência iguais a, respectivamente, 0,8 atrasado, unitário e 0,8 adiantado, ligadas em paralelo, dispensa a instalação de dispositivos de correção do fator de potência.

E

O wattímetro, instrumento utilizado para medir a potência aparente instantânea, em seu tipo eletromagnético, consiste essencialmente de uma bobina de corrente conectada em série com a carga e uma bobina de tensão conectada em paralelo com a carga.

Provas

Questão presente nas seguintes provas

2895235 Ano: 2022
Disciplina: Engenharia Elétrica
Banca: IADES
Orgão: UNDF

Provas:

Professor - Engenharia Elétrica
Provas ×

A carga em um sistema trifásico conectado em estrela com tensão de linha de 220 V consiste em três resistores com resistência 6 !$ Ω !$, conectados também em estrela, em paralelo com três resistências de 9 !$ Ω !$ conectadas em triângulo. Caso se arredonde (220/!$ \surd !$3) para 127, a magnitude das correntes de linha será

Provas

Questão presente nas seguintes provas

2895234 Ano: 2022
Disciplina: Engenharia Elétrica
Banca: IADES
Orgão: UNDF

Provas:

Professor - Engenharia Elétrica
Provas ×

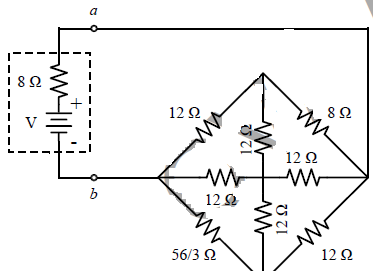

Enunciado 3023874-1

Acervo pessoal

Sabendo que o circuito elétrico dessa figura opera com eficiência de 50% de transferência de potência da fonte para a carga, assinale a alternativa que corresponde à resistência equivalente vista pelos terminais !$ a !$ e !$ b !$ da fonte.

Provas

Questão presente nas seguintes provas

2895233 Ano: 2022
Disciplina: Engenharia Elétrica
Banca: IADES
Orgão: UNDF

Provas:

Professor - Engenharia Elétrica
Provas ×

Acerca do comportamento dos materiais condutores, assinale a alternativa correta.

A

Para qualquer condutor dado, a resistência específica por unidade de comprimento depende da resistividade do material, do comprimento e da área da seção circular do fio.

B

Para medir a resistência entre dois contatos de um circuito, conhecida como resistência equivalente, não é necessário desconectar suas fontes, visto que as correspondentes resistências internas são desprezíveis diante da resistência que se deseja medir.

C

Em geral, a resistência elétrica de um metal condutor diminui com a temperatura, uma vez que o menor grau de agitação térmica favorece o fluxo ordenado de elétrons na presença de um campo elétrico impresso no condutor.

D

O eletrorresistivímetro é o instrumento que mede o valor da resistência de um único bipolo ou de um conjunto de bipolos conectados entre si e conectados, ou não, a um circuito elétrico.

E

Materiais condutores são caracterizados pela presença de elétrons livres, a exemplo do cobre, do alumínio, do mercúrio e do sódio, os quais são comumente empregados em sistemas elétricos.

Provas

Questão presente nas seguintes provas

2895232 Ano: 2022
Disciplina: Engenharia Elétrica
Banca: IADES
Orgão: UNDF

Provas:

Professor - Elétrica e Eletrônica Aplicada
Provas ×

Acerca dos conceitos de inovação incremental e de inovação radical ou disruptiva, assinale a alternativa correta.

A

De modo geral, inovações radicais ocorrem com maior frequência do que as inovações incrementais.

B

As inovações incrementais ocorrem quando a empresa, ou outra instituição, realiza pequenas modificações em algo que ela já faz ou produz, como melhorias e atualizações.

C

Os projetos que buscam inovações radicais normalmente são realizados em um curto espaço de tempo e são mais previsíveis do que aqueles que envolvem inovações incrementais.

D

O Brasil destaca-se por ser um país onde a maioria das empresas são responsáveis por desenvolver inovações radicais.

E

Inovações incrementais resultam na criação de algo novo e promovem grandes mudanças que alteram totalmente a maneira como um produto ou serviço são consumidos.

Provas

Questão presente nas seguintes provas

2895231 Ano: 2022
Disciplina: Engenharia Elétrica
Banca: IADES
Orgão: UNDF

Provas:

Professor - Elétrica e Eletrônica Aplicada
Provas ×

Instalações ElétricasEficiência, Conservação e Qualidade da Energia

Segundo o Balanço Energético Nacional 2022, ano base 2021, acerca dos estudos de aproveitamento de fontes renováveis e da eficiência energética no Brasil, assinale a alternativa correta.

A

Na oferta interna de energia elétrica, os derivados de petróleo têm uma participação menor que a energia eólica.

B

Nos últimos anos, o bagaço de cana vem tendo menor participação que o gás natural no consumo do setor energético.

C

O balanço de energia útil é um critério pouco relevante para a compreensão da tendência da eficiência energética no País.

D

O efeito da tecnologia é relevante para o segmento residencial, uma vez que ela aumenta a eficiência e os insumos energéticos usados nesse setor.

E

A participação do recurso solar na capacidade instalada do País é atualmente maior que a da biomassa.

Provas

Questão presente nas seguintes provas

2895230 Ano: 2022
Disciplina: Engenharia Elétrica
Banca: IADES
Orgão: UNDF

Provas:

Professor - Elétrica e Eletrônica Aplicada
Provas ×

Transformadores e Máquinas ElétricasMáquinas EstáticasTransformador de Potência

Os ensaios realizados em um transformador visam determinar os parâmetros do circuito equivalente do seu modelo real, os quais representam as perdas que ocorrem nessa máquina elétrica. Acerca desse assunto, assinale a alternativa correta.

A

No ensaio de circuito aberto, é recomendável que a fonte seja colocada ao lado de alta tensão (AT).

B

No ensaio de curto-circuito, a tensão da fonte externa utilizada, aplicada no transformador, é ajustada até chegar ao valor nominal da tensão do transformador onde a fonte foi conectada.

C

As perdas por correntes parasitas nos enrolamentos do transformador são proporcionais ao quadrado da tensão aplicada ao transformador.

D

As perdas por histerese são obtidas no ensaio de circuito aberto e são contabilizadas no cálculo da eficiência do transformador.

E

A laminação dos núcleos dos transformadores é uma prática construtiva que visa a reduzir as perdas por fluxo de dispersão.

Provas

Questão presente nas seguintes provas

2895229 Ano: 2022
Disciplina: Engenharia Elétrica
Banca: IADES
Orgão: UNDF

Provas:

Professor - Elétrica e Eletrônica Aplicada
Provas ×

Sistemas Elétricos de PotênciaGeração de EnergiaEnergia Hidrelétrica

Em relação ao estudo em regime permanente dos geradores síncronos de usinas hidrelétricas e termelétricas, conectadas ao sistema elétrico, assinale a alternativa correta.

A

A tensão terminal é alterada em caso de mudanças do ponto de operação da potência mecânica da turbina.

B

Os geradores adotam o modo sobrexcitado quando operam com um fator de potência indutivo.

C

A regulação de tensão da máquina serve para quantificar a diferença entre a tensão interna da máquina e a tensão terminal.

D

A tensão interna não depende da rotação da máquina.

E

A reação de armadura é considerável quando a máquina funciona em vazio.

Provas

Questão presente nas seguintes provas

2895228 Ano: 2022
Disciplina: Engenharia Elétrica
Banca: IADES
Orgão: UNDF

Provas:

Professor - Elétrica e Eletrônica Aplicada
Provas ×

Instalações ElétricasEficiência, Conservação e Qualidade da Energia

A respeito de proteção de sistemas elétricos, de distúrbios e de qualidade da energia elétrica, assinale a assertiva correta.

A

A curva information tecnology industry council (ITIC) é utilizada para determinar a seletividade cronométrica de um esquema de proteção, a qual consiste em retardar uma proteção instalada a montante para que a proteção instalada a jusante tenha tempo suficiente para atuar eliminando e isolando a falta.

B

Um transformador de corrente (TC) para serviço de proteção deve ter o respectivo circuito secundário aberto, estando o primário ligado à rede elétrica, de modo a minimizar as perdas por efeito Joule.

C

O defeito fugitivo é caracterizado por uma falta monopolar à terra de longa duração e altíssima impedância, provocando uma fuga de corrente prolongada e de baixa magnitude.

D

Sobrecorrentes são os distúrbios mais comuns que ocorrem nos sistemas elétricos em geral, e são classificados como sobrecargas e como curtos circuitos.

E

Um relé eletromagnético é constituído basicamente de uma bobina envolvendo um núcleo dielétrico, o qual é formado por uma peça móvel na qual é fixado um contato elétrico que atua sobre um contato fixo, permitindo a continuidade do circuito elétrico de acionamento do disjuntor.
