Com relação ao material desejável para ser empregado na industrialização das construções, quando comparado com o processo convencional de moldagem no local, as qualidades mais desejáveis e interessantes do primeiro são

Em ligação de pilar com consolo em apoio a viga, com recorte mediante o uso de par de chumbadores, deve(m)-se levar em conta o(s) seguinte(s) esforço(s) mais relevante(s) a ser(em) transmitido(s) entre os elementos e a viga:

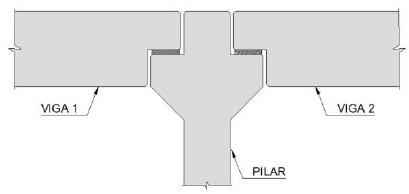

Observe a figura a seguir:

Considerando-se que as vigas 1 e 2 são simétricas em geometria e carregamentos, é correto afirmar:

Uma das vantagens mais significativas do emprego de estruturas de concreto pré-moldado com respeito ao custo é

No que se refere a viga mista aço-concreto, considere as afirmações:

I. Denomina-se viga mista a viga formada pela associação de um perfil metálico com uma laje de concreto, sendo os dois elementos ligados por conectores mecânicos.

II. O concreto, após o seu endurecimento, apresenta uma retração volumétrica que depende das condições de cura e exposição. Nas vigas mistas o encurtamento do concreto é impedido pela seção metálica, que permanece sob flexo-compressão enquanto a laje fica tracionada.

III. As vigas mistas devem ser construídas sempre sem escoramento, pois o peso do concreto fresco e o peso próprio de aço atuam apenas na seção do aço.

É correto o que se diz em:

O engenheiro responsável pela construção de um edifício em estrutura metálica, visando elaborar o mapa de riscos da fase de execução, realizou um estudo sobre os impactos da ação do vento na fase de montagem da estrutura. A obra está localizada na zona urbana do estado de São Paulo e a edificação tem dimensões, em planta, de 30,00 m por 30,00 m, bem como possui 15,00 m de altura.

Fonte: Isopletas de vento. ABNT NBR:6123:1988.

As isopletas de vento da ABNT NBR:6123:1988 apresentada nos permite obter:

Considere os centros reais dos perfis metálicos utilizados em uma obra de estruturas metálicas, os quais são no Perfil W da figura a seguir:

O item 13.3.3 da ABNT NBR 8800:2008 define as tolerâncias de montagem em relação aos pontos e às linhas de trabalho das barras. Considere as cinco distintas obras nas quais você está atuando como fiscal de montagem.

Nelas você observou as seguintes condições executivas:

!$ \bullet !$ Obra 01: a construtora vem admitindo, como ponto de trabalho, o centro real em cada extremidade das barras não horizontais.

!$ \bullet !$ Obra 02: o construtor vem se utilizando de uma das extremidades laterais das barras como ponto de trabalho para execução das barras horizontais, vez que se dispensam, para estas condições, referenciamentos ao centro da mesa superior ou aos planos superiores.

!$ \bullet !$ Obra 03: a executora, para barras horizontais, está se valendo do centro real da mesa superior ou dos planos superiores em cada uma das extremidades como pontos de trabalho.

!$ \bullet !$ Obra 04: durante a montagem das barras (horizontais ou não), a construtora vem se valendo de pontos de trabalho que não são os centros reais e/ou de mesa. Contudo, utiliza-os como referência.

!$ \bullet !$ Obra 05: o construtor vem traçando as linhas de trabalho a partir de segmento de reta que interliga os pontos de trabalho nas extremidades das barras.

Em qual destas obras você precisará intervir e interromper o processo de execução?

Pretende-se utilizar duas talas para fixar um tirante novo a uma chapa que será soldada à viga existente utilizando 2 x 8 parafusos de !$ \phi !$22 mm (7/8"), tal como se mostra na figura a seguir, onde as duas talas chapas têm dimensões 310 x 360 mm e a chapa fixa à viga.

Assinale a alternativa que remete a, aproximadamente, a máxima força N passível de aplicação, caso sejam usadas chapas de espressura de 7/8" (22 mm) e aço MR250 !$ (f_y \, = \, 250 \, MPaef_u \, = \, 400 \, MPa). !$

Admitir:

!$ \bullet \,\, \gamma_f: \, 1,50 - !$ Coeficiente de Majoração das Ações;

!$ \bullet \,\, \gamma_{a1}: \, 1,10 - !$ Coeficiente de Minoração das Tensões de Escoamento;

!$ \bullet \,\, \gamma_{a2}: \, 1,35 - !$ Coeficiente de Minoração das Tensões de Ruptura;

!$ \bullet \,\, \Delta_{\phi}: \, 3,50 - !$ Acréscimo de 3,5 mm ao diâmetro nominal do parafuso utilizado;

A ligação entre elementos estruturais metálicos pode ser feita por soldas a depender do modelo estrutural, da concepção e do dimensionamento empenhado na estrutura.

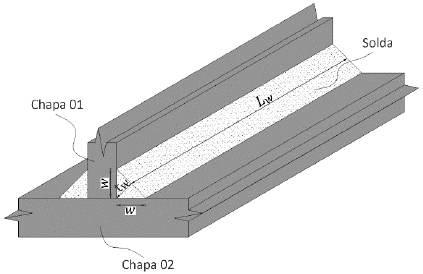

As mais comuns são as soldas filetadas que, exemplificadas na figura a seguir, têm as suas condições de dimensionamento estabelecidas pelo item 6.2.5.1 da ABNT NBR 8800:2008.

O esquema da figura mostra a solda filetada com tensão resistente mínima à tração de !$ f_w !$ e que tem as seguintes características geométricas:

!$ \bullet \,\, L_w: !$ Comprimento efetivo da solda;

!$ \bullet \,\, w: !$ Perna do filete.

Sabendo que as chapas são compostas por metais com tensão de escoamento !$ f_y !$ e tensão resistente !$ f_u, !$ bem como a área teórica de fusão da solda com o metal-base é !$ A_{MB}, !$ a garganta efetiva do filete de solda é !$ t_w !$ e a área efetiva da solda é !$ A_w. !$

Com base nestes conceitos, é possível afirmar que o cálculo da força resistente de cálculo da solda !$ (F_{w, \, Rd}): !$

A ligação entre elementos estruturais metálicos pode ser feita por soldas a depender do modelo estrutural, da concepção e do dimensionamento empenhado na estrutura.

As mais comuns são as soldas filetadas que, exemplificadas na figura a seguir, têm as suas condições de dimensionamento estabelecidas pelo item 6.2.5.1 da ABNT NBR 8800:2008.

O esquema da figura mostra a solda filetada com tensão resistente mínima à tração de !$ f_w !$ e que tem as seguintes características geométricas:

!$ \bullet \,\, L_w: !$ Comprimento efetivo da solda;

!$ \bullet \,\, w: !$ Perna do filete.

Com base nestas dimensões, indique a alternativa que representa a área teórica de fusão da solda com o metal-base !$ (A_{MB}), !$ a garganta efetiva do filete de solda !$ (t_w) !$ e a área efetiva da solda !$ (A_w). !$
