Foram encontradas 8.108 questões.
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SAAE Alagoinhas-BA

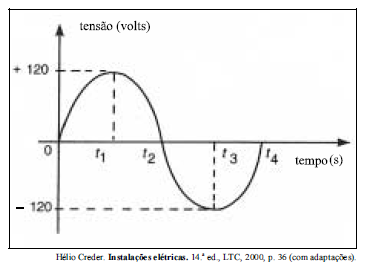

A figura abaixo ilustra o gráfico de uma tensão em corrente alternada suposta senoidal. A tensão varia de um valor mínimo de -120 V a um valor máximo de 120 V. A curva se repete, indefinidamente, a partir do instante t4.
Com base no gráfico acima, julgue os itens que se seguem.
Uma fonte ideal com tensão constante de 120 V e uma outra cuja forma é mostrada no gráfico acima, quando ligadas individualmente a um resistor de 1 Ω, produzem um mesmo valor de potência, a qual é dissipada no resistor.
Provas
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SAAE Alagoinhas-BA
A figura abaixo ilustra o gráfico de uma tensão em corrente alternada suposta senoidal. A tensão varia de um valor mínimo de -120 V a um valor máximo de 120 V. A curva se repete, indefinidamente, a partir do instante t4.
Com base no gráfico acima, julgue os itens que se seguem.
O valor eficaz (ou valor RMS) da tensão é inferior a 90 V.
Provas
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SAAE Alagoinhas-BA
A figura abaixo ilustra o gráfico de uma tensão em corrente alternada suposta senoidal. A tensão varia de um valor mínimo de -120 V a um valor máximo de 120 V. A curva se repete, indefinidamente, a partir do instante t4.
Com base no gráfico acima, julgue os itens que se seguem.
O intervalo de tempo desde zero até t4 é denominado período.
Provas
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SAAE Alagoinhas-BA
Considere que uma carga seja alimentada por meio de uma pequena subestação, isolada a ar, na qual a tensão é reduzida de 13,8 kV para 380 V (tensão de linha) e 220 V (tensão fase-neutro). Na subestação, estão instalados alguns equipamentos elétricos, tais como transformadores de potência e de instrumentos de medidas, disjuntores e capacitores. Julgue os itens subsequentes, relativos às características e à função dos equipamentos mencionados.
Transformadores para instrumentos de medidas podem ser destinados tanto para a medição de energia quanto para o serviço de proteção.
Provas
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SAAE Alagoinhas-BA
Considere que uma carga seja alimentada por meio de uma pequena subestação, isolada a ar, na qual a tensão é reduzida de 13,8 kV para 380 V (tensão de linha) e 220 V (tensão fase-neutro). Na subestação, estão instalados alguns equipamentos elétricos, tais como transformadores de potência e de instrumentos de medidas, disjuntores e capacitores. Julgue os itens subsequentes, relativos às características e à função dos equipamentos mencionados.
O tipo de disjuntor mais adequado para instalação na subestação é o que usa o gás SF6 como elemento isolante.
Provas
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SAAE Alagoinhas-BA
Considere que uma carga seja alimentada por meio de uma pequena subestação, isolada a ar, na qual a tensão é reduzida de 13,8 kV para 380 V (tensão de linha) e 220 V (tensão fase-neutro). Na subestação, estão instalados alguns equipamentos elétricos, tais como transformadores de potência e de instrumentos de medidas, disjuntores e capacitores. Julgue os itens subsequentes, relativos às características e à função dos equipamentos mencionados.
Os transformadores de potência devem ser necessariamente monofásicos, pois são gerados dois níveis de tensão no lado de baixa tensão.
Provas
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SAAE Alagoinhas-BA
Considere que uma carga seja alimentada por meio de uma pequena subestação, isolada a ar, na qual a tensão é reduzida de 13,8 kV para 380 V (tensão de linha) e 220 V (tensão fase-neutro). Na subestação, estão instalados alguns equipamentos elétricos, tais como transformadores de potência e de instrumentos de medidas, disjuntores e capacitores. Julgue os itens subsequentes, relativos às características e à função dos equipamentos mencionados.
A utilização dos capacitores se justifica pelo provável melhoramento do fator de potência.
Provas
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SAAE Alagoinhas-BA
Em uma instalação elétrica de baixa tensão dotada de condutores de proteção, estes e os condutores de fase são, em princípio, submetidos aos mesmos esforços térmicos e de instalação. Por esse motivo, a seção mínima prevista para os condutores de proteção depende da seção correspondente dos condutores de fase. Em relação aos condutores de proteção, julgue os itens a seguir.
O dimensionamento da seção dos condutores de proteção não é afetado por solicitações térmicas elevadas, tais como as originadas por correntes de falta para a terra.
Provas
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SAAE Alagoinhas-BA
Em uma instalação elétrica de baixa tensão dotada de condutores de proteção, estes e os condutores de fase são, em princípio, submetidos aos mesmos esforços térmicos e de instalação. Por esse motivo, a seção mínima prevista para os condutores de proteção depende da seção correspondente dos condutores de fase. Em relação aos condutores de proteção, julgue os itens a seguir.
Condutores isolados, cabos unipolares ou condutores nus independentes podem ser usados como condutores de proteção.
Provas
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SAAE Alagoinhas-BA
Em uma instalação elétrica de baixa tensão dotada de condutores de proteção, estes e os condutores de fase são, em princípio, submetidos aos mesmos esforços térmicos e de instalação. Por esse motivo, a seção mínima prevista para os condutores de proteção depende da seção correspondente dos condutores de fase. Em relação aos condutores de proteção, julgue os itens a seguir.
Em condições normais de funcionamento do tipo de instalação acima especificada, os condutores são percorridos por correntes ligeiramente inferiores às correntes de fase.
Provas
