Um controlador PD introduz na malha aberta de um sistema de controle um (1)

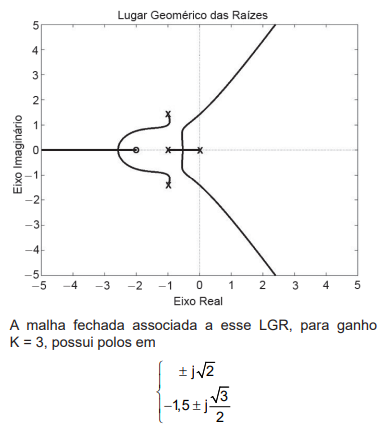

Considere o Lugar Geométrico das Raizes (LGR) da Figura abaixo.

Considerando-se as informações acima, verifica-se que K = 3 é o ganho

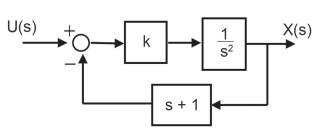

Considere o diagrama de blocos de um sistema de controle.

O fator de amortecimento da malha fechada desse sistema é

A perda de parte do sinal de entrada, na conversão analógico-digital, isto é, o falseamento ou aliasing, pode ser evitada ou mininizada através do

Em alguns programas comerciais para simulação de sistemas dinâmicos, tais como Simulink/MATLAB^TM e Xcos/SCILAB^TM, entre outros, a implementação computacional de diagramas de blocos pode ser realizada diretamente para a solução do modelo de estado associado. Para tanto, recomenda-se que não haja inconsistências no modelo a ser simulado ou na sua representação gráfica.

Uma das possíveis inconsistências que devem ser evitadas são as malhas

Na Figura abaixo, representa-se o controle exercido na velocidade de um motor CC.

De acordo com a Figura, está sendo empregado o controle pelo(a)

O microcontrolador TM4C123GH6PM, da Texas Instruments, possui 256 kB de memória Flash. O endereçamento dessa memória começa em 0x0 (zero).

Nesse cenário, deseja-se que o microcontrolador acesse um byte dessa memória.

Utilizando-se a notação 0x, qual é o maior endereço, em hexadecimal, para o microcontrolador realizar esse acesso?

Dado 1 kB = 1 kilobyte = 1024 bytes

Considere o trecho de código na linguagem C, descrito abaixo.

int Teste[5] = {4,2,10,4,5};

int SomaQ = 0;

int i;

for (i=0;i<5;i++) {

"código a ser incluído aqui"

} /* for */

Qual código deve ser incluído na linha indicada entre aspas (" ") para que a variável SomaQ assuma o valor da soma dos quadrados dos números contidos no vetor Teste quando terminar o loop?

Considerando-se a linguagem C++, qual é o data type, tipo de dado em português, que possui mantissa e expoente?

Considere que o circuito abaixo é formado por resistores.

O valor, em Ω, da resistência equivalente vista entre os terminais X e Y é
