Um sistema de comunicação transmite mensagens binárias (0 ou 1). Em função de ruídos na transmissão, existe a probabilidade de erro: um 0 pode ser recebido como 1 e vice-versa. As probabilidades desses eventos são as seguintes:

• P(receber 1 | enviado 0) = 0,1
• P(receber 0 | enviado 1) = 0,2

Assume-se que 60% das mensagens enviadas são 0 e 40% são 1. Sabe-se que uma mensagem recebida é 1. Empregando duas casas decimais, a probabilidade de que a mensagem original enviada tenha sido 0 é:

Utilize as informações a seguir para responder à questão.

Considere o circuito para o teste de um protótipo de um sistema de controle de ventilação de um compartimento para guardar documentos antigos. O controle é realizado por um Arduino Nano por meio de um sensor de temperatura e um ventilador conectado a uma fonte externa de 12V – CC. O ventilador operará em três condições: desligado, velocidade média e velocidade máxima. A função do LED é indicar quando a temperatura do compartimento estiver elevada.

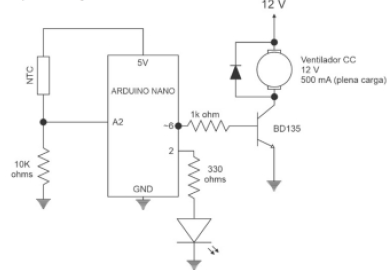

O circuito de controle do protótipo é o seguinte:

O código (programa) para o teste do protótipo é:

1 int LED = 2;
2 int SENSOR = A2;
3 int valorSENSOR;
4 int VENTILADOR = 6;
5 int valorVENTILADOR;
6
7 void setup()
8 {
9 pinMode (LED, OUTPUT);
10 pinMode (VENTILADOR, OUTPUT);
11 pinMode (SENSOR, INPUT);
12 Serial.begin (9600);
13 }
14
15 void loop()
16 {
17 valorSENSOR = analogRead (SENSOR);
18
19 if (valorSENSOR > 700)
20 {
21 digitalWrite (LED, HIGH);
22 valorVENTILADOR = 255; // Velocidade máxima
23 analogWrite (VENTILADOR,valorVENTILADOR);
24 }
25 else
26 {
27 if ((valorSENSOR > 600)&& (valorSENSOR <= 700))
28 {
29 digitalWrite (LED, LOW);
30 valorVENTILADOR = 120; // Velocidade média
31 analogWrite (VENTILADOR,valorVENTILADOR);
32 }
33 else
34 {
35 digitalWrite (LED, LOW);
36 valorVENTILADOR = 0; // Ventilador parado
37 analogWrite (VENTILADOR,valorVENTILADOR);
38 }
39 }
40
41 Serial.print ("valorSENSOR);
42 Serial.print (" - ");
43 Serial.println (valorVENTILADOR);
44 delay (1000);
45 }

Sabendo que o valor lido pelo pino A2 do Arduino Nano pela instrução da linha 17 do programa pode valer entre 0 e 1023 no sistema decimal e que, no microcontrolador do Arduino Nano, as tensões analógicas correspondentes às temperaturas lidas são convertidas para sinais digitais pelo conversor analógico-digital interno, se em um determinado momento o valor lido estiver oscilando entre 233 e 237, os valores binários corresponderão, respectivamente, a

Utilize as informações a seguir para responder à questão.

Considere o circuito para o teste de um protótipo de um sistema de controle de ventilação de um compartimento para guardar documentos antigos. O controle é realizado por um Arduino Nano por meio de um sensor de temperatura e um ventilador conectado a uma fonte externa de 12V – CC. O ventilador operará em três condições: desligado, velocidade média e velocidade máxima. A função do LED é indicar quando a temperatura do compartimento estiver elevada.

O circuito de controle do protótipo é o seguinte:

O código (programa) para o teste do protótipo é:

1 int LED = 2;
2 int SENSOR = A2;
3 int valorSENSOR;
4 int VENTILADOR = 6;
5 int valorVENTILADOR;
6
7 void setup()
8 {
9 pinMode (LED, OUTPUT);
10 pinMode (VENTILADOR, OUTPUT);
11 pinMode (SENSOR, INPUT);
12 Serial.begin (9600);
13 }
14
15 void loop()
16 {
17 valorSENSOR = analogRead (SENSOR);
18
19 if (valorSENSOR > 700)
20 {
21 digitalWrite (LED, HIGH);
22 valorVENTILADOR = 255; // Velocidade máxima
23 analogWrite (VENTILADOR,valorVENTILADOR);
24 }
25 else
26 {
27 if ((valorSENSOR > 600)&& (valorSENSOR <= 700))
28 {
29 digitalWrite (LED, LOW);
30 valorVENTILADOR = 120; // Velocidade média
31 analogWrite (VENTILADOR,valorVENTILADOR);
32 }
33 else
34 {
35 digitalWrite (LED, LOW);
36 valorVENTILADOR = 0; // Ventilador parado
37 analogWrite (VENTILADOR,valorVENTILADOR);
38 }
39 }
40
41 Serial.print ("valorSENSOR);
42 Serial.print (" - ");
43 Serial.println (valorVENTILADOR);
44 delay (1000);
45 }

Na linha 27 do programa, o símbolo && representa um operador

Utilize as informações a seguir para responder à questão.

Considere o circuito para o teste de um protótipo de um sistema de controle de ventilação de um compartimento para guardar documentos antigos. O controle é realizado por um Arduino Nano por meio de um sensor de temperatura e um ventilador conectado a uma fonte externa de 12V – CC. O ventilador operará em três condições: desligado, velocidade média e velocidade máxima. A função do LED é indicar quando a temperatura do compartimento estiver elevada.

O circuito de controle do protótipo é o seguinte:

O código (programa) para o teste do protótipo é:

1 int LED = 2;
2 int SENSOR = A2;
3 int valorSENSOR;
4 int VENTILADOR = 6;
5 int valorVENTILADOR;
6
7 void setup()
8 {
9 pinMode (LED, OUTPUT);
10 pinMode (VENTILADOR, OUTPUT);
11 pinMode (SENSOR, INPUT);
12 Serial.begin (9600);
13 }
14
15 void loop()
16 {
17 valorSENSOR = analogRead (SENSOR);
18
19 if (valorSENSOR > 700)
20 {
21 digitalWrite (LED, HIGH);
22 valorVENTILADOR = 255; // Velocidade máxima
23 analogWrite (VENTILADOR,valorVENTILADOR);
24 }
25 else
26 {
27 if ((valorSENSOR > 600)&& (valorSENSOR <= 700))
28 {
29 digitalWrite (LED, LOW);
30 valorVENTILADOR = 120; // Velocidade média
31 analogWrite (VENTILADOR,valorVENTILADOR);
32 }
33 else
34 {
35 digitalWrite (LED, LOW);
36 valorVENTILADOR = 0; // Ventilador parado
37 analogWrite (VENTILADOR,valorVENTILADOR);
38 }
39 }
40
41 Serial.print ("valorSENSOR);
42 Serial.print (" - ");
43 Serial.println (valorVENTILADOR);
44 delay (1000);
45 }

O comando [analogWrite (VENTILADOR, valorVENTILADOR);] que se encontra nas linhas 23, 31 e 37 do programa utiliza uma técnica que converte um código binário de 8 bits em um pulso digital de frequência fixa, mas cuja largura do seu nível alto é proporcional ao valor do código. Essa técnica é denominada

Utilize as informações a seguir para responder à questão.

Considere o circuito para o teste de um protótipo de um sistema de controle de ventilação de um compartimento para guardar documentos antigos. O controle é realizado por um Arduino Nano por meio de um sensor de temperatura e um ventilador conectado a uma fonte externa de 12V – CC. O ventilador operará em três condições: desligado, velocidade média e velocidade máxima. A função do LED é indicar quando a temperatura do compartimento estiver elevada.

O circuito de controle do protótipo é o seguinte:

O código (programa) para o teste do protótipo é:

1 int LED = 2;
2 int SENSOR = A2;
3 int valorSENSOR;
4 int VENTILADOR = 6;
5 int valorVENTILADOR;
6
7 void setup()
8 {
9 pinMode (LED, OUTPUT);
10 pinMode (VENTILADOR, OUTPUT);
11 pinMode (SENSOR, INPUT);
12 Serial.begin (9600);
13 }
14
15 void loop()
16 {
17 valorSENSOR = analogRead (SENSOR);
18
19 if (valorSENSOR > 700)
20 {
21 digitalWrite (LED, HIGH);
22 valorVENTILADOR = 255; // Velocidade máxima
23 analogWrite (VENTILADOR,valorVENTILADOR);
24 }
25 else
26 {
27 if ((valorSENSOR > 600)&& (valorSENSOR <= 700))
28 {
29 digitalWrite (LED, LOW);
30 valorVENTILADOR = 120; // Velocidade média
31 analogWrite (VENTILADOR,valorVENTILADOR);
32 }
33 else
34 {
35 digitalWrite (LED, LOW);
36 valorVENTILADOR = 0; // Ventilador parado
37 analogWrite (VENTILADOR,valorVENTILADOR);
38 }
39 }
40
41 Serial.print ("valorSENSOR);
42 Serial.print (" - ");
43 Serial.println (valorVENTILADOR);
44 delay (1000);
45 }

O comportamento do NTC está representado pelo seguinte gráfico:

Utilize as informações a seguir para responder à questão.

Considere o circuito para o teste de um protótipo de um sistema de controle de ventilação de um compartimento para guardar documentos antigos. O controle é realizado por um Arduino Nano por meio de um sensor de temperatura e um ventilador conectado a uma fonte externa de 12V – CC. O ventilador operará em três condições: desligado, velocidade média e velocidade máxima. A função do LED é indicar quando a temperatura do compartimento estiver elevada.

O circuito de controle do protótipo é o seguinte:

O código (programa) para o teste do protótipo é:

1 int LED = 2;
2 int SENSOR = A2;
3 int valorSENSOR;
4 int VENTILADOR = 6;
5 int valorVENTILADOR;
6
7 void setup()
8 {
9 pinMode (LED, OUTPUT);
10 pinMode (VENTILADOR, OUTPUT);
11 pinMode (SENSOR, INPUT);
12 Serial.begin (9600);
13 }
14
15 void loop()
16 {
17 valorSENSOR = analogRead (SENSOR);
18
19 if (valorSENSOR > 700)
20 {
21 digitalWrite (LED, HIGH);
22 valorVENTILADOR = 255; // Velocidade máxima
23 analogWrite (VENTILADOR,valorVENTILADOR);
24 }
25 else
26 {
27 if ((valorSENSOR > 600)&& (valorSENSOR <= 700))
28 {
29 digitalWrite (LED, LOW);
30 valorVENTILADOR = 120; // Velocidade média
31 analogWrite (VENTILADOR,valorVENTILADOR);
32 }
33 else
34 {
35 digitalWrite (LED, LOW);
36 valorVENTILADOR = 0; // Ventilador parado
37 analogWrite (VENTILADOR,valorVENTILADOR);
38 }
39 }
40
41 Serial.print ("valorSENSOR);
42 Serial.print (" - ");
43 Serial.println (valorVENTILADOR);
44 delay (1000);
45 }

De acordo com o circuito e sabendo que se trata de um LED de 5 mm, cuja tensão de operação é em torno de 1,8 V, quando ele estiver aceso, a sua corrente vale, aproximadamente,

Considere o simbolo do dispositivo eletrônico dado a seguir:

Sua denominação técnica, em português (I), a sigla de sua denominação técnica, em inglês (II), e é uma de suas principais características (III). Preenche, correta e respectivamente, as lacunas 1, II e III:

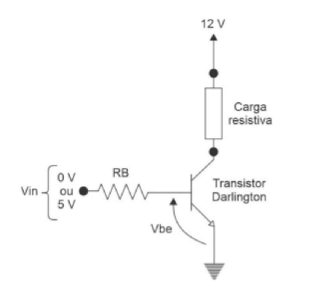

A tensão Vbe que leva o transistor à condição de saturação para poder acionar a carga resistiva vale, aproximadamente,

O parâmetro do transistor, obtido em seu datasheet, que corresponde ao ganho direto de corrente CC na configuração emissor comum é
