Analise o circuito apresentado na figura a seguir.

No circuito, a tensão de saída (V_s) pode ser descrita s por

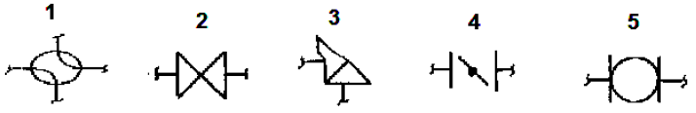

Observe os símbolos de corpos de válvulas de controle a seguir e relacione-os às respectivas definições.

( ) Angular.

( ) Borboleta.

( ) Válvula de quatro vias.

( ) Globo.

( ) Macho ou esfera.

A sequência está correta em

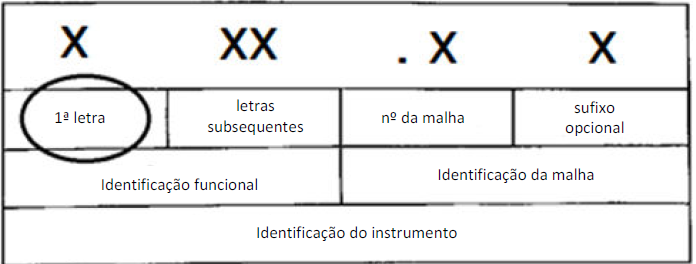

Observe a placa a seguir referente à identificação do instrumento...

Em relação à primeira letra da identificação funcional (em destaque), marque V para as alternativas verdadeiras e F para as falsas.

( ) J – umidade.

( ) B – chama de queimador.

( ) H – comando manual.

( ) M – potência.

( ) F – vazão.

( ) E – tensão elétrica.

A sequência está correta em

Dos símbolos de atuadores a seguir, qual é o do tipo diafragma com mola oposta, equipado com válvula piloto (solenoide) que pressuriza o diafragma quando atua?

Relacione adequadamente os símbolos de linhas de instrumentos representados aos respectivos significados.

1.	( ) Sinal eletromagnético ou sônico (sem fios).
2.	( ) Sinal pneumático ou sinal indefinido para diagrama de processo.
3.	( ) Conexão do processo, ligação mecânica ou suprimento ao instrumento.
4.	( ) Tubo capilar (sistema cheio).
5.	( ) Sinal elétrico.
6.	( ) Sinal hidráulico.

A sequência está correta em

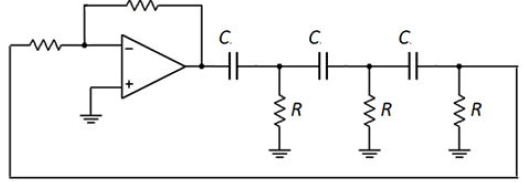

Osciladores em sistemas digitais são fundamentais como geradores de clock, por exemplo. Dependendo do caso, podem ser facilmente implementados, conforme o modelo do a seguir.

Assinale a alternativa que corresponde ao nome dessa configuração.

“Os conversores AD e DA geralmente comunicam com o computador central através de um meio de transmissão de dados. Como forma de minimizar o meio de comunicação, é possível trafegar dados de vários pontos de leitura em formato digital, simultaneamente, através de um sistema que permite aos dados não se misturarem, mantendo a integridade da informação.” Trata-se do(a)

Existem alguns tipos mais conhecidos de conversores analógicos digitais. De acordo com os tipos de conversores A/D, analise as afirmativas.

I. Conversor por tensão-frequência: utiliza um VCO (voltage-controlled oscillator) que gera um sinal cuja frequência é proporcional ao valor da tensão.

II. Conversor por aproximações sucessivas: uma série de tensões de referência é comparada ao sinal de entrada. O número de tensões corresponde ao número de bits, retornando o valor “1” se a entrada exceder, e “0” caso contrário. Os valores dos bits multiplicados pelos valores da tensão correspondente formam o valor codificado do sinal.

III. Conversor por rampa dupla: conjunto de comparadores de tensão, formando uma escala, onde cada saída é convertida em um número binário e armazenada.

IV. Conversor flash: com o custo relativamente baixo, o funcionamento envolve a carga e descarga linear de um capacitor usando correntes constantes.

Estão corretas apenas as afirmativas

A figura a seguir ilustra um circuito conversor digital-analógico básico resistivo. Assinale a alternativa que contenha os valores dos resistores das entradas A, B, C e D em múltiplos de R, respectivamente.
