Um circuito ressonante (tanque) LC de um oscilador apresenta um indutor de 45 μH e um trimmer que varia de 10 a 30 pF. Assinale a alternativa que representa a frequência central projetada para este circuito.

Quanto aos sensores de luminosidade, existem diversos dispositivos aplicados segundo o perfil do sistema em que estão inseridos. De acordo com a situação e as propriedades desses dispositivos, analise as afirmativas.

I. Interruptor fotoelétrico: dispositivo digital para medir posição e/ou velocidade, formado por um disco ranhurado que separa uma fonte de luz do sensor.

II. Fotômetro: dispositivo analógico que mede a iluminação e a intensidade da luz.

III. Codificador ótico: sensor binário sem contato (acionador) formado por um emissor (fonte de luz) e um receptor (fotocélula).

IV. Matriz de sensor fotoelétrico: sensor digital composto por séries lineares de interruptores fotoelétricos.

Estão corretas apenas as afirmativas

Para medição de temperatura, existem alguns dispositivos distintos, que, dependendo da natureza do evento, exige um método específico. No caso de um dispositivo que deve disparar um alarme ou mesmo ligar um relé, deve-se usar um

A tecnologia FPGA (field-programmable gate array) é uma forma flexível de se obter um dispositivo dedicado a uma aplicação, independente de sua área, pois permite ao projetista a modelagem de um hardware praticamente único para determinado objetivo. Em relação às características dessa tecnologia, analise.

I. FPGA: possui uma arquitetura predominantemente lógica, composta basicamente por três tipos de componentes na forma de elementos lógicos, dispostos em malhas ao longo do dispositivo.

II. CLB (Configuration Logical Blocks): construídos pela reunião de buffers bidirecionais de entrada e saída do FPGA, o projetista pode construir elementos funcionais lógicos.

III. IOB (Input/Output Block): circuitos responsáveis pela interface das saídas provenientes das combinações de CLBs, basicamente flip-flops e circuitos de lógica combinacional.

IV. Switch Matrix: utilizadas para conectar os CLBS e IOBS através de trilhas para conectar as entradas e saídas destes blocos para as redes apropriadas.

Estão corretas apenas as afirmativas

Os sensores são dispositivos que convertem estímulos físicos de uma grandeza a ser medida em um sinal elétrico. Cada sensor caracteriza-se, portanto, pela natureza da grandeza a ser medida. Com base na definição anterior, são exemplos de sensores, EXCETO:

Um dos principais métodos utilizados para sintonia de malhas de controle do tipo feedback é o das aproximações sucessivas ou tentativa e erro, que consiste em modificar as ações de controle e observar os efeitos na variável de processo. Pela sua simplicidade, este método se torna muito utilizado, porém, em casos de muita inércia, se torna impraticável. Em relação às suas propriedades, assinale a alternativa INCORRETA.

O controle mais completo é o proporcional associado ao integral e ao derivativo (PID), pois reúne todas as vantagens individuais de cada um deles, resultando no mais sofisticado utilizado em sistemas de malha fechada. Com base em suas propriedades, analise as afirmativas.

I. A componente “proporcional” elimina as oscilações.

II. A integral não elimina o desvio de off-set.

III. Como é composta das outras ações, a princípio pode ser utilizada para controle de qualquer condição do processo.

IV. Esta associação é, normalmente, utilizada em processo com resposta rápida (constante de tempo pequena) e sem muito ruído.

Estão corretas apenas as afirmativas

Existem basicamente quatro tipos de ações de controle que podem ser utilizados isoladamente ou associados entre si. Abordando a ação “integral” isoladamente, em relação às suas propriedades, analise as afirmativas.

I. A correção depende, além do erro, do tempo em que ele mantiver.

II. Presença do erro de off-set.

III. Quanto menor o erro, maior a será velocidade de correção.

IV. Esta ação geralmente pode ser associada à “ação proporcional”, tendo-se o melhor destas duas ações.

Estão corretas apenas as afirmativas

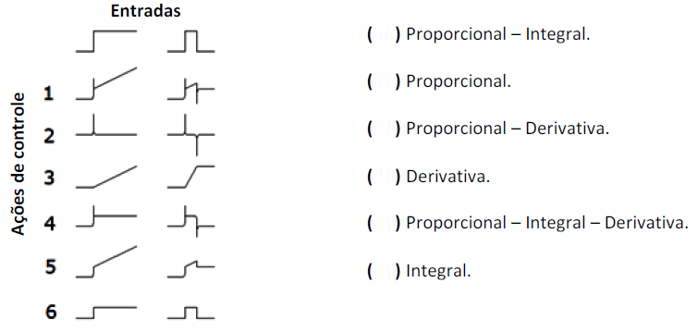

A figura a seguir mostra gráficos de formas de respostas de seis ações de controles (1, 2, 3, 4, 5 e 6) isoladas ou combinadas, quando ocorrem distúrbios na forma de degrau e pulso, na entrada de um sistema em malha aberta.

Baseado nestes gráficos, relacione as ações de controle aos respectivos distúrbios.

A sequência está correta em

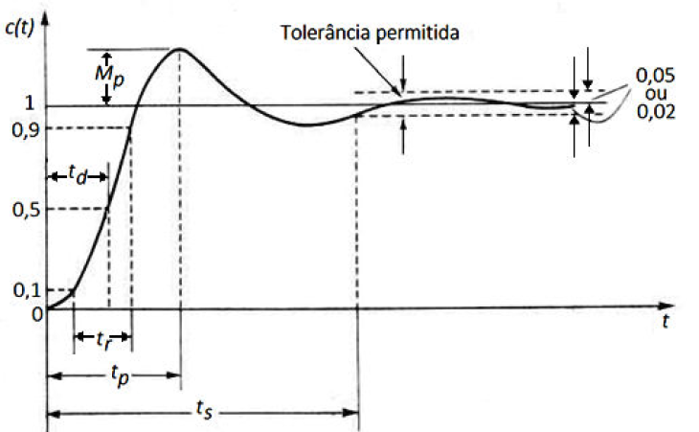

Experimentalmente, o desempenho de sistemas de controle pode ser determinado através da análise no domínio do tempo, aplicando sinais na entrada do sistema e observando sua resposta. No caso de aplicar um degrau unitário, a resposta transitória apresenta oscilações amortecidas antes de atingir o regime estacionário. A figura a seguir apresenta um gráfico com alguns parâmetros deste caso.

A partir das informações do gráfico, analise as afirmativas.

I. t_d (tempo de atraso): tempo necessário para a resposta alcançar pela primeira vez a metade do valor final.

II. t_r (tempo de acomodação): tempo necessário para a resposta passar de 10% a 90%, 5% a 95%, ou 0% a 100% do seu valor final.

III. t_p (instante de pico): tempo necessário para a resposta alcançar o primeiro pico do sobressinal.

IV. t_s (tempo de subida): tempo necessário para a curva de resposta alcançar e permanecer dentro de uma faixa em torno de um valor final.

V. M_p (sobressinal máximo): pico da curva de resposta medido a partir da origem.

Estão corretas apenas as afirmativas
