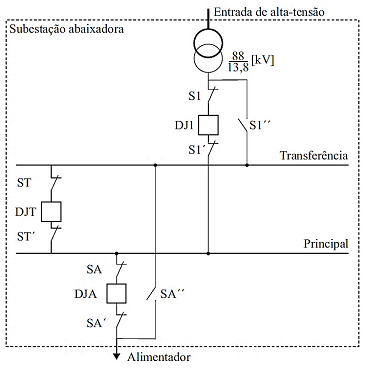

O arranjo de barra principal e barra de transferência, conforme ilustrado na figura apresentada ao lado, é uma forma de aumentar a flexibilidade das subestações de distribuição durante a manutenção de disjuntores, principalmente quando a continuidade de serviço é importante.

Nesse contexto, as ações que devem ser tomadas para a manutenção do disjuntor DJA são:

1. Fecha-se a chave seccionadora SA’’ do disjuntor DJA que será desligado.

2. Transfere-se a proteção do disjuntor DJA para o disjuntor DJT.

3. Fecha-se o disjuntor de transferência DJT, energizando-se o barramento de transferência.

4. Fecha-se o disjuntor DJA e fecham-se suas chaves seccionadoras SA e SA’.

5. Abra-se o disjuntor DJA e abrem-se suas chaves seccionadoras SA e SA’.

6. Abre-se o disjuntor de transferência DJT e retorna-se a proteção ao disjuntor DJT.

7. Abre-se a chave seccionadora SA’’.

Assinale a alternativa que apresenta a ordem de operações, sem que haja interrupção de fornecimento de energia às cargas conectadas ao alimentador.

Com relação a microcontroladores, considere as seguintes afirmativas:

1. Em um microcontrolador, estão incluídos uma CPU (Central Processor Unit), memória de dados e programa, um sistema de clock, portas de I/O (Input/Output), além de outros possíveis periféricos, tais como módulos de temporização e conversores A/D entre outros, conforme a finalidade.

2. A CPU (Central Processor Unit) é composta por uma unidade lógica aritmética, por unidades de controle e por memórias especiais conhecidas como ROM.

3. O circuito de controle da CPU é responsável pelo sequenciamento das estruturas necessárias para que a ULA possa realizar as requisitadas operações.

4. Registrados são elementos da CPU e são memórias especiais que não fazem parte do mapa de memória.

Assinale a alternativa correta.

Em um circuito RLC em série, em ressonância e com uma potência aparente de 90 VA; calcule a frequência ressonante e os valores eficazes de corrente e de tensão da fonte.

Dados: R = 100 !$ \Omega !$; L = 1mH; C = 0,5 !$ \mu !$F.

Assinale a alternativa que apresenta, respectivamente, os números 15, 407 e 43 expressos em binário:

Composto de um cristal semicondutor de silício ou germânio numa película cristalina, diodo semicondutor é um dispositivo ou componente eletrônico. Apresentam-se como junções p-n encapsuladas com os terminais para conexão aos circuitos externos para aplicações em que as correntes são significativas, como é o caso em muitos circuitos retificadores. Assinale abaixo a alternativa que indica um tipo de diodo INEXISTENTE:
