Um motor de indução trifásico possui velocidade síncrona de 1800rpm quando ligado em uma rede de 60Hz. Nessas mesmas condições, a velocidade medida no eixo do motor é de 1760rpm. Caso esse motor seja ligado nas mesmas condições anteriores, por exceção da frequência da rede elétrica que será alterada para 50Hz, a velocidade medida no eixo do motor será de

Conforme a Resolução Aneel nº 414, de 09 de setembro de 2010, pertencem ao grupo tarifário “A”, além das unidades consumidoras atendidas a partir de sistema subterrâneo de distribuição em tensão secundária, aquelas atendidas com tensão igual ou superior a

“Ao energizar m os uma linha de transmissão, partem do transmissor, simultaneamente, duas ondas, uma de tensão de amplitude U [V] e uma de corrente, de amplitude I [A], que se desloca com velocidade constante v [m/s] em direção ao receptor, onde chegam com o nome de ondas diretas ou ondas incidentes. Dependendo da forma de terminação da linha, podem dar origem a ondas refletidas, que viajam de volta, do receptor para o transmissor com a mesma velocidade das ondas incidentes.” (FUCHS, 1977, p. 64). Considerando R a resistência terminal da linha e Z a impedância de entrada, pode-se afirmar que as ondas

A estabilidade é um dos grandes problemas em sistemas de controle linear. Um dos critérios mais simples para prever a estabilidade de um sistema é conhecido como critério de estabilidade de Routh. Sobre o critério de estabilidade de Routh, é correto afirmar que ele

Conforme a norma NB R 5410, o uso de dispositivos de proteção à corrente diferencial-residual é reconhecido como proteção adicional contra choques elétricos com corrente diferencial- residual nominal IΔn igual ou inferior a

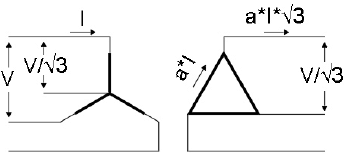

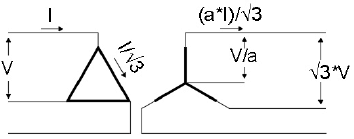

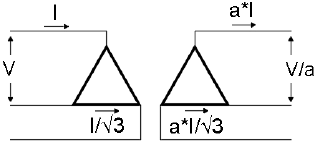

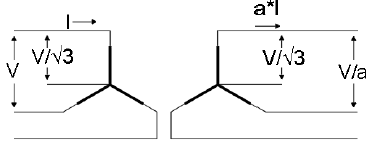

De acordo com as quatro ligações possíveis para transformadores trifásicos de três enrolamentos, marque a alternativa com a representação correta.

(Sabe-se que a = N1/N2, ou seja, a é igual à relação de transformação.)

Considere uma insta l ação elétrica que contém apenas as cargas abaixo apresentadas:

• Motor síncrono, com 50kW, operando com FP capacitivo igual a 0,9 e rendimento de 95%.

• Motor de indução, de 200HP, operando com FP indutivo de 0,7 e rendimento de 80%.

• 10kVA proveniente de cargas com FP unitário.

A potência do banco de capacitores a ser instalado, capaz de elevar o FP da instalação para um valor igual ou superior a 0,9, deve ser qualquer valor entre

Um método usualmente empregado para a medição de impedâncias é a Ponte de Maxwell: consiste em um circuito RLC, em que, para obter o valor de uma indutância e de uma resistência desconhecidas (Lx e Rx), varia-se uma capacitância (C1) e uma resistência (R1) a valores conhecidos até que se obtenha o equilíbrio do sistema, ou seja, até que a leitura do voltímetro VM1 seja igual a 0,0V.

Um exemplo de Ponte de Maxwell pode ser visto no circuito abaixo.

Considerando que o voltímetro VM1 e a fonte VAC sejam ideais e que o circuito esteja em equilíbrio, os valores de Rx e Lx são respectivamente

Subestação é um conjunto de condutores, aparelhos e equipamentos destinados a modificar as características da energia elétrica (tensão e corrente), permitindo a sua distribuição aos pontos de consumo em níveis adequados de utilização. (MAMEDE FILHO, 2007, p.534). Em termos gerais, as subestações podem ser classificadas como
