O ensaio de tração é, possivelmente, o ensaio destrutivo mais usado pelas indústrias na qualificação dos materiais. Observe os gráficos tensão x deformação para dois diferentes materiais. A partir da observação, assinale a afirmativa correta.

No diagrama transformação-tempo-temperatura esquemático abaixo, típico de um aço 1080, estão representadas as curvas de resfriamento para diferentes tratamentos térmicos (curvas T1, T2, T3, T4 e T5). Cada um desses tratamentos produz uma microestrutura típica.

O tratamento que levaria esse aço ser totalmente martensítico é o relativo à curva

A conformação mecânica compreende diferentes operações de largo uso industrial, em que se pode destacar: a laminação; o forjamento; a trefilação; a extrusão; a conformação de chapas, entre outras, e podem ser feitas a quente, a frio ou mesmo a morno. Neste contexto, assinale a afimativa INCORRETA.

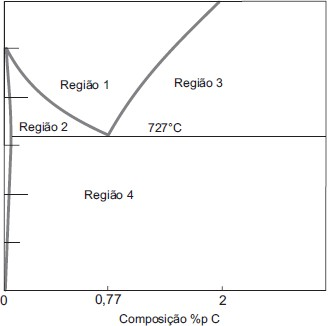

Observe a porção do diagrama de equilíbrio de fases ferro-carbono esquemático mostrada na figura abaixo. Trata-se da parte do sistema Ferro – Carbono relativo aos aços onde ocorrem as principais reações no estado sólido, dentre as quais se observa a transformação eutética.

As fases que se encontram em equilíbrio nas regiões 1, 2, 3 e 4 são, respectivamente,

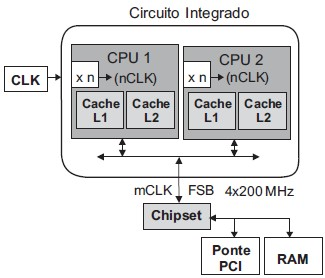

A figura abaixo mostra a arquitetura de um computador com processador dual core.

A respeito desta arquitetura, é INCORRETO afirmar que

Considerando que um sistema operacional implementa o recurso de memória virtual, analise as afirmativas a seguir.

I – Quando o processador encontra uma instrução ausente na memória RAM, este gera internamente uma exceção do tipo armadilha.

II – Cabe ao aplicativo implementar o manipulador de exceção que comuta as páginas entre memória RAM e memória virtual.

III – Geralmente, o algoritmo usado para a comutação de páginas é o LRU (Least Recently Used).

É(São) correta(s), APENAS, a(s) afirmativa(s)

entity CONTADOR is

port (CLK, EN, CLR, LOAD, UP: in std_logic;

D: in std_logic_vector (3 downto 0);

Q: out std_logic_vector (3 downto 0));

end CONTADOR;

architecture comportamento of CONTADOR is

signal CONT: std_logic_vector (3 downto 0);

begin

process (CLK)

begin

— — linha L1

if (CLK’event and CLK = ‘1’) then

— — linha L2

if (LOAD = ‘1’) then CONT <= D;

— — linha L3

elsif (EN = ‘1’ and UP = ‘1’) then

CONT <= CONT + “0001”;

elsif (EN = ‘1’ and UP = ‘0’) then

CONT <= CONT - “0001”;

end if;

end if;

end process;

Q <= CONT;

end comportamento;

A arquitetura implementada refere-se a um contador crescente ou decrescente com clear síncrono. No código em VHDL, a linha

if (CLR = ‘1’) then CONT <= “0000”; end if;

deve ser inserida no lugar da linha

Um programador dispõe de uma matriz H quadrada, de dimensão N par, contendo números reais, de acordo com

\( H=\begin{bmatrix} h_{11}&h_{12}&...&h_{1N}\\h_{21}&h_{22}&...&h_{2N}\\\vdots&\vdots&...&\vdots\\h_{N1}&h_{N2}&...&h_{NN}\end{bmatrix} \)

Deseja-se reordenar esses números na matriz H, utilizando apenas uma variável real P. O novo conteúdo da matriz H deverá ser

\( H=\begin{bmatrix} h_{NN}&h_{N(N-1)}&...&h_{N1}\\h_{(N-1)N}&h_{(N-1)(N-1)}&...&h_{(N-1)1}\\\vdots&\vdots&...&\vdots\\h_{1N}&h_{1(N-1)}&...&h_{11}\end{bmatrix} \)

Para isso, o programador escreveu em pseudocódigo o seguinte algoritmo:

Para I de 1 até (N/2)

Para J de 1 até N

Fim do para

Fim do para

As linhas do algoritmo que estão faltando são:

A tabela verdade de uma função lógica é mostrada acima, onde X e Y são variáveis lógica de entrada, e Z é a variável de saída. Deseja-se reproduzir essa função em um controlador lógico programável (CLP). O diagrama LADDER que possui a mesma tabela verdade é

Considere as afirmativas a seguir, sobre a arquitetura TCP/IP, que é, atualmente, a que tem maior utilização nas redes de dados.

I – O Internet Protocol (IP), um dos principais protocolos em uma rede TCP/IP, é responsável pelo transporte de datagramas entre a máquina de origem e a máquina de destino, utilizando os endereços lógicos para determinar o melhor caminho, sendo cada datagrama independente dos demais trafegando na rede, não havendo necessidade de estabelecer conexão para o envio de informações.

II – A camada de transporte tem como uma de suas responsabilidades rotear, com confiabilidade, os dados entre a máquina de origem e a máquina de destino, quando é utilizada uma arquitetura cliente servidor.

III – A camada de aplicação é responsável por oferecer os serviços de rede aos usuários, como por exemplo, Web, correio eletrônico, acesso remoto entre outros.

É(São) correta(s), APENAS, a(s) afirmativa(s)
