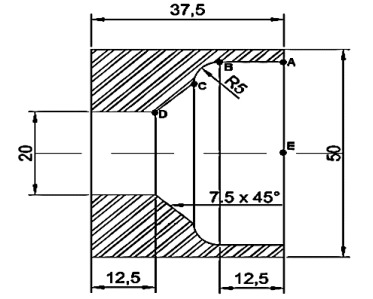

Através do desenho em corte foi esboçada uma programação para os trechos A-B; B-C; e, C-D. Analise a programação através do desenho, considerando que a máquina CNC disponível possui torre traseira e o zero-peça está localizado no ponto E.

Os blocos de programação CNC que devem ser empregados para usinagem interna da peça são:

Em certo sistema pneumático, ficou definido que seria reaproveitado o compressor, juntamente com o reservatório de ar comprimido já existente. Para tanto, este deveria ser mensurado, para que o sistema pneumático fosse alimentado a contento. O vaso de pressão, que acomoda o ar comprimido, apresenta um volume igual a 2,38 x 10^-2 m³. A massa específica e o peso do ar contido no tanque, quando a pressão manométrica do ar no tanque for igual a 340 kPa, são, respectivamente:

Dados:

1. Admita que a temperatura do ar no tanque é 21° C e que K = °C + 273;
2. Pressão atmosférica vale 101,3kPa; e,
3. A constante do gás para o ar é R = 287 (J/kg . K).

Durante a Segunda Guerra Mundial, os canhões alemães, nas lutas entrincheiradas na Rússia, fraturavam, mesmo antes de serem utilizados em plena potência de artilharia. Ao estudá-los por ensaios de impacto, notou-se que, diante de certos fatores, os canhões levariam os materiais dúcteis a ter um comportamento frágil. Os fatores estudados e que justificam tal procedimento são:

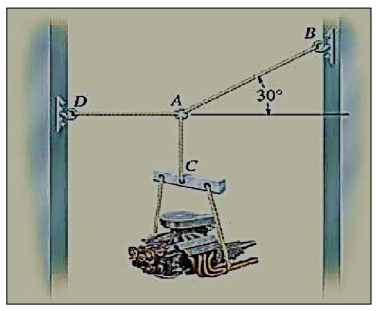

Para levantamento de cargas é empregada uma estrutura de barras de aço, como demonstrado na imagem a seguir. A barra AB de aço tem seção circular ⌀ = 8 mm. Considerando que o comprimento dessa barra é l = 1m, calcule a tensão normal atuante e o alongamento da barra (Δl).

Dados:

1. Motor: 250 kg;
2. Módulo de elasticidade (E_aço) do aço: 210 Gpa; e,
3. g: 10 m/s².

Os valores encontrados são, respectivamente:

Uma máquina térmica apresenta um trabalho deficitário, que não atende à demanda do serviço a que foi projetada. Sabe-se que sua potência é 2,5 kW e cada ciclo da máquina tem a duração de 0,1 s, trabalhando durante 600 ciclos ininterruptos. Para melhorar o resultado, o departamento de engenharia aumentou o número de ciclos para 800 ciclos diretos.

O trabalho desenvolvido após os 800 ciclos de operação será igual a:

Determinada pesquisa sobre aquecimento das massas geotérmicas do país confirmou a necessidade de utilizar um calorímetro com uma capacidade térmica 6 cal/°C. Para a sua aferição, utilizou-se 80 g de água (calor específico = 1 cal/g°C) a 20° C. Colocando um bloco de metal como padrão de capacidade térmica 60 cal/°C a 100° C no interior desse calorímetro, observa-se que a temperatura final em equilíbrio térmico foi de 50° C. Podemos afirmar que a quantidade de calor cedida ao meio ambiente é:

Considerando os processos de fabricação, analise as afirmativas a seguir.

I. Processo de conformação mecânica: altera o formato da peça por meio da aplicação, principalmente de forças compressivas e de tração.

II. Processo de usinagem: altera o formato da peça por meio da aplicação de forças de cisalhamento; para isso, devem ser empregadas as ferramentas adequadas.

III. Processo de conformação mecânica: modifica a estrutura cristalina da peça através de tratamentos térmicos.

IV. Processo de usinagem: altera o acabamento da peça através da retirada de cavaco por ferramentas de corte.

Está correto o que se afirma apenas em

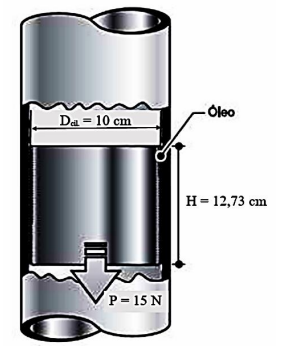

Determinado compressor de um estágio de apenas um cilindro possui um êmbolo que trabalha na compressão do ar, tendo um peso igual a 15 N. O cilindro possui uma altura igual a 12,73 cm e um diâmetro igual a 10 cm. O êmbolo move com uma velocidade constante igual a 50 mm/s. Sabe-se que entre o tubo e o cilindro há uma película de óleo de 0,2 mm de filme.

A tensão de cisalhamento na parede interna do cilindro do compressor e a viscosidade dinâmica do óleo são, respectivamente:

Caldeiras a vapor são utilizadas como bombas alimentadoras, sendo equipamentos destinados a produzir e acumular vapor sob pressão superior à atmosférica. São consideradas medidas de segurança que devem ser adotadas, EXCETO:

O fluxograma do Método de Análise e Solução de Problemas (MASP) apresenta fases, atividades e objetivos bem definidos. Quanto às fases e atividades desenvolvidas, assinale a afirmativa correta.
