O LibreOffice Impress é uma ferramenta gratuita para apresentação de Slides. Sobre os modos de utilização dessa ferramenta associe as colunas a seguir.

MODOS

1 - Normal

2 - Estrutura de Tópicos

3 - Notas 4 - Folheto

5 - Classificador de Slides

UTILIZAÇÕES

( ) Apresenta de um a seis slides em uma só página.

( ) Neste módulo, são exibidas todas as páginas da apresentação em forma de lista, permitindo a edição de títulos e mostrando as principais informações dos slides.

( ) É o modo no qual são criados e editados os slides que compõem a apresentação.

( ) Apresenta uma área de texto do slide onde podem ser feitas anotações para serem usadas durante uma palestra.

( ) Quantidade total de slides de uma apresentação.

A sequência correta de associações é

Considere a seguinte tabela, levando em conta a elaboração de planilhas eletrônicas no LibreOffice 7.0:

A execução da fórmula =cONt.SES(a2:a17;"=BELO HORiZONtE";E2:E17;"=SiM") retornará

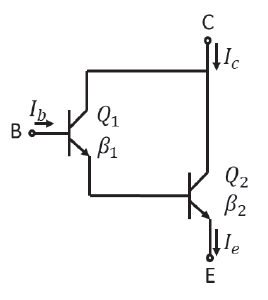

Observe a figura a seguir.

Qual o ganho de corrente total (!$ β !$) dos transistores Q1 e Q2 (conectados em configuração Darlington)? (Os ganhos de corrente de Q1 e Q2 valem, respectivamente, !$ β !$₁ e !$ β !$₂.)

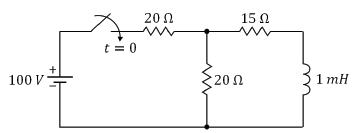

O circuito a seguir, composto por três resistores e um indutor que não possui energia armazenada inicialmente, é alimentado por uma fonte de tensão contínua a partir do tempo !$ t !$ = 0 !$ s !$, instante no qual a chave !$ S !$ é fechada.

Qual a expressão no domínio do tempo, com !$ t !$ dado em segundos, da corrente no indutor em amperes para !$ t !$ !$ \ge !$ 0 !$ s !$?

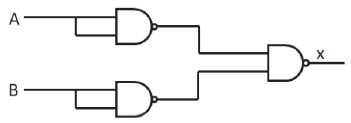

Analise a figura a seguir.

Com base na figura, qual a saída x do circuito lógico combinacional?

Preencha corretamente as lacunas do texto a seguir quanto às características do dispositivo semicondutor descrito.

Transistor é um dispositivo semicondutor controlado por que apresenta impedância de entrada. Além disso, esse dispositivo apresenta alta capacidade de corrente e baixa corrente de saturação.

A sequência que preenche corretamente as lacunas é

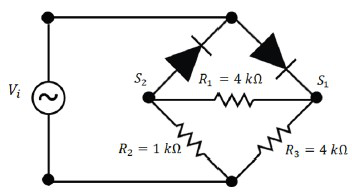

A retificação de onda completa pode ser realizada por meio da configuração em ponte com dois diodos, conforme ilustrado na figura a seguir.

Considerando-se que o circuito é composto por dois diodos ideais, qual o valor médio da tensão de saída entre os terminais S₁ e S₂, quando V_i é uma tensão senoidal de 15 V de amplitude?

Um circuito lógico combinacional de entradas A, B, C e D apresenta a expressão de saída S dada por

!$ S=\bar D\bar A\bar B\bar C+\bar B\bar A\bar CD+\bar ACB\bar D+\bar ADBC+A\bar B\bar C\bar D+D\bar B\bar CA+A\bar BCD+AB\bar CD+ABC !$

Qual a saída S na forma mais simplificada possível?

A aplicação da matriz de Fortescue, indicada na sequência, pode facilitar consideravelmente o cálculo de grandezas elétricas em circuitos de potência sob condições de faltas. A sua aplicação origina os chamados circuitos sequenciais: diagrama de sequência positiva, diagrama de sequência negativa e diagrama de sequência zero.

!$ Q^{-1}=\dfrac{1}{3}\begin{bmatrix} 1&1&1\\1&a&a^2\\1&a^2&a \end{bmatrix},em\, que\,a=e^{j\dfrac{2π}{3}rad}=1\angle120º !$

Considere um sistema trifásico de sequência ABC sob condição de curto-circuito franco entre a fase A e terra. Qual a representação dessa situação do ponto de vista dos diagramas sequenciais?

Um gerador trifásico ideal, em Y, alimenta uma carga conectada em !$ Δ !$ por meio de uma linha de transmissão. Sabendo-se que a impedância da linha é de j5 !$ Ω !$ por fase, que a impedância da carga é de j30 !$ Ω !$ por fase e que o valor da tensão de fase (eficaz) nos terminais do gerador é de 127 !$ V !$, qual é, aproximadamente, o módulo da corrente eficaz de linha para o sistema descrito?
