Sobre os comandos do AutoCAD, é INCORRETO afirmar que o comando

Com relação às escalas gráficas, informe (V) para verdadeiro e (F) para falso.

( ) A escolha de uma determinada escala deve considerar as dimensões do papel e a legibilidade do desenho.

( ) A escolha de uma determinada escala precisa levar em conta o tamanho do objeto a representar.

( ) No desenho arquitetônico, empregam-se usualmente escalas de ampliação.

( ) A expressão “verdadeira grandeza” corresponde às medidas reais do desenho.

( ) Na escala 1:50, o número 1 indica as dimensões reais do objeto e o número 50 representa as medidas do desenho.

( ) 1:80 é uma escala gráfica recomendada pela norma técnica da ABNT.

A sequência correta é

Dentre os formatos da série ISO-A (mais utilizados) especificados pela NBR 16752/2020, qual corresponde à dimensão da folha A1, em milímetros?

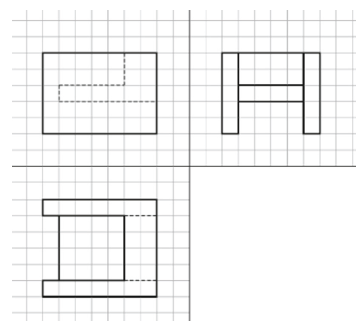

Analise as vistas ortográficas apresentadas a seguir.

Fonte: GOMES, Adriano Pinto. Desenho Técnico. Ouro Preto: IFMG, 2012.

Qual a perspectiva isométrica que corresponde às vistas?

Qual é o conceito de linha de referência, segundo a NBR 16861/2020?

Relacione os elementos primários da forma com a descrição que os representa.

ELEMENTOS

1 - Ponto

2 - Reta

3 - Plano

4 - Volume

DESCRIÇÕES

( ) Possui propriedades de comprimento, direção e posição.

( ) Apresenta propriedades de comprimento, largura, profundidade, forma e espaço, superfície, orientação e posição.

( ) Indica uma posição no espaço.

( ) Representa a extensão de uma reta.

A sequência correta é

Segundo a NBR 16752/2020, os seguintes campos devem constar na legenda, EXCETO

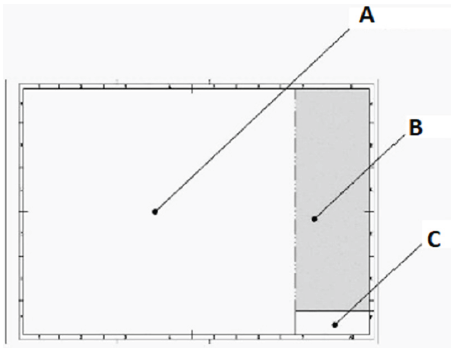

Sobre a disposição geral preferencial dos espaços na folha de desenho representada a seguir, os elementos destacados estão corretamente indicados em

Fonte: NBR 16752/2020

Relacione o elemento arquitetônico com a descrição da convenção gráfica de uso consagrado pelos profissionais que o representam.

ELEMENTOS ARQUITETÔNICOS

1 - Parede

2 - Janela

3 - Muro e meia-parede

4 - Janela alta

5 - Inclinação de telhado

6 - Desnível

DESCRIÇÕES

( ) Duas linhas paralelas, estreitas e tracejadas, situadas entre duas linhas contínuas.

( ) Duas linhas paralelas contínuas e largas (isto é, grossas).

( ) Triângulo isósceles com indicação de porcentagem.

( ) Uma linha estreita e contínua situada em um vão.

( ) Duas linhas paralelas contínuas e estreitas (isto é, finas).

( ) Quatro linhas paralelas, estreitas e contínuas, sendo as duas do meio mais próximas.

A sequência correta é

Sobre as condições específicas para hachuras, determinadas pela NBR 12298/1995, é INCORRETO o que se afirma em
