Considerando o sistema de refrigeração e a Tabela de Propriedades apresentados na questão anterior, avalie as seguintes afirmativas. Utilize a Tabela de Propriedades Termodinâmicas de saturação para o R134a se necessário.

I. Se o compressor do sistema apresentar deslocamento volumétrico de 20 m³/h e eficiência volumétrica de 90%, a vazão mássica bombeada pelo compressor é de aproximadamente 0,054 kg/s.

II. A capacidade (potência) de refrigeração que o sistema está obtendo é de aproximadamente 7,7 kW.

III. O sistema está operando com um coeficiente de performance (COP) igual a 3,0.

IV. Considerando que o sistema esteja operando exatamente nas mesmas condições, mas a vazão mássica é de 0,05 kg/s, isto indica que a eficiência volumétrica do compressor é de 79%.

Assinale a alternativa que apresenta somente as afirmativas CORRETAS.

Leia as afirmativas em relação a transformação do Centro Federal de Educação Tecnológica de Santa Catarina - CEFET-SC em Instituto Federal de Educação, Ciência e Tecnologia - IFSC, que ocorreu em 2008.

I. Com a transformação de CEFET-SC para IFSC, as "Unidades de Ensino" passaram a ser denominadas "Câmpus".

II. No ano de 2008, o IFSC era composto pelos Câmpus de Florianópolis, São José, Jaraguá do Sul, Joinville, Chapecó, Araranguá e Florianópolis-Continente.

III. No ano de 2008, ocorreu a federalização das escolas comunitárias: Centro Politécnico Geraldo Werninghaus - CEPEG em Jaraguá do Sul e Centro Tecnológico Industrial Metal-Mecânico - CETIMM em Xanxerê, que passaram a compor os Câmpus do IFSC.

IV. O Câmpus Florianópolis-Continente, é a antiga Escola Catarinense de Gastronomia. V. A sede da Reitoria do IFSC está situada na cidade de Blumenau.

Assinale a alternativa que apresenta somente as alternativas CORRETAS.

Em relação aos mecanismos de transferência de calor por condução e convecção, marque (V) para as afirmativas verdadeiras e (F), para as falsas.

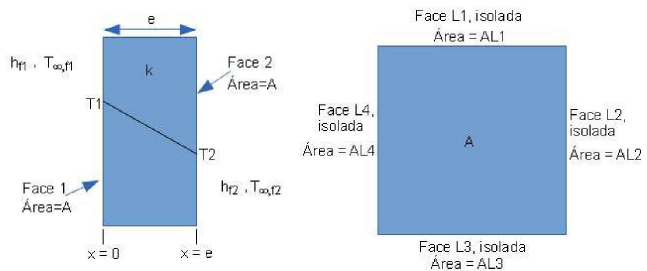

( ) Em uma parede plana, uma face se encontra a uma temperatura uniforme T1, e a face oposta se encontra a uma temperatura uniforme T2; considerando que as faces L1, L2, L3 e L4 são termicamente isoladas, o fluxo de calor que flui através da parede plana é dado por q" = k*(T1- T2)e, onde k é a condutividade térmica do material que constitui a parede, e “e” é a espessura da parede.

( ) Em uma parede plana, uma face se encontra a uma temperatura uniforme T1, e a face oposta se encontra a uma temperatura uniforme T2; considerando que as outras faces L1, L2, L3 e L4 são termicamente isoladas, a taxa de transferência de calor que flui pela parede plana é dada por q = k*AL2*(T1-T2)/e, onde k é a condutividade térmica do material que constitui a parede, “e” é a espessura da parede, e AL2 é a área da face lateral L2.

( ) Considerando que tanto a face 1 quanto a face 2 possuem área A, a taxa de transferência de calor q é o produto entre o fluxo de calor q" e a área A.

( ) A condutividade térmica k é inversamente proporcional à taxa de transferência de calor através da parede.

( ) Considerando que, no problema em questão, existe um fluido em contato com a face 1, estando este fluido a uma temperatura uniforme T!$ ∞ !$f1 em um ponto distante da face 1, com T!$ ∞ !$f1 > T1,e sendo h_f1 o coeficiente de transferência de calor por convecção entre o fluido e a face 1, a taxa de transferência de calor q na face 1 é dada por q = h_f1 *A*( T!$ ∞ !$f1 — T1 ).

( ) Considerando que, no problema em questão, existe um fluido em contato com a face 1, outro fluido em contato com a face 2, e que T!$ ∞ !$f1 > T!$ ∞ !$f2, é possível afirmar que as temperaturas T1 e T2 podem ser expressas em função de k, e, h_f1, h_f2, T!$ ∞ !$f1, T!$ ∞ !$f2, respectivamente, como:

T1 = T!$ ∞ !$f1 =[(1/h_f1)*(T!$ ∞ !$f1 - T!$ ∞ !$f2)]/(1/h_f1)+(e/k)+(1/h_f2)]

e

T2 = T!$ ∞ !$f2 + [(1/h_f2)*(T!$ ∞ !$f1 - T!$ ∞ !$f2)]/[(1/h_f1) + (e/k) + (1/h_f2)]

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

Segundo a Lei nº 9394 de 1996 a educação profissional é composta por várias modalidades e níveis, qual a sequência CORRETA de cursos que inclui toda a educação profissional?

A avaliação do estágio probatório de servidor nomeado para cargo de provimento efetivo será realizada observando-se a sua aptidão e capacidade para o desempenho do cargo. Neste período, de acordo com o previsto na Lei nº 8.112/1990 serão observados os seguintes fatores:

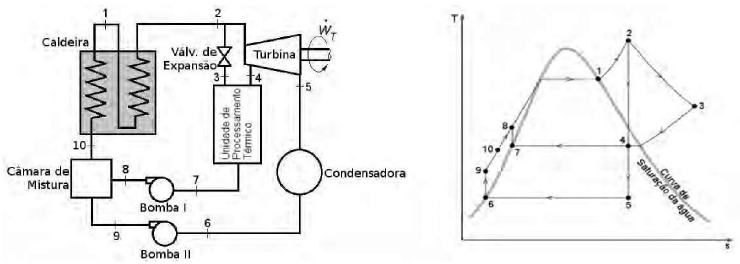

A figura abaixo representa uma planta de potência a vapor e a sua representação termodinâmica pelo gráfico temperatura (T) e entropia (S). O ciclo é ideal e opera em regime permanente com vapor d'água. Os números representam as posições correspondentes entre as duas figuras.

Em relação à planta de vapor acima, avalie o acerto das afirmações adiante e marque com V as verdadeiras e com F as falsas.

( ) Os pontos 1 e 2 no gráfico possuem vapor saturado nas mesmas condições termodinâmicas.

( ) O ponto 7 representa a mistura dos fluxos nos pontos 3 e 4 e a sua temperatura está acima da saída do condensador e a sua pressão abaixo da caldeira.

( ) O porto 6 representa a mistura da água nos pontos 3 e 4e é o ponto de menor pressão no circuito.

( ) A turbina apresenta dois pontos de saída, onde o fluxo do ponto 5 possui a menor pressão.

( ) A expansão do vapor do ponto 2 ao 3 ocorre de forma isoentálpica.

( ) Os pontos 8 e 9 são misturados na câmara de mistura e para isso devem possuir a mesma pressão.

Marque a opção que contenha a sequência CORRETA, de cima para baixo:

Com relação aos condensadores empregados em sistemas de refrigeração, marque (V) para as afirmativas verdadeiras e (F), para as falsas.

( ) Sistemas com condensação a ar exigem compressores de maior potência, quando comparados com os sistemas com condensadores resfriados a água.

( ) O condensador resfriado a água é volumoso e, por isso, não é indicado para instalações onde existe restrição de espaço físico para a casa de máquinas.

( ) Em situações climáticas com elevada umidade relativa do ar, a capacidade do condensador evaporativo aumenta.

( ) Em condensadores resfriados a água, para compensar a incrustração, duas alternativas seriam válidas: aumentar a vazão de água, ou aumentar a diferença de temperatura entre o fluído refrigerante e a água.

( ) Em condensadores em que a condensação do fluido refrigerante se processa no interior dos tubos, o coeficiente global de transferência de calor ao longo da tubulação se mantém aproximadamente constante.

( ) A razão de rejeição de calor de um condensador (razão entre a capacidade do condensador e de refrigeração) é dependente do tipo de compressor utilizado no sistema, sendo maior para compressores herméticos ou semi-herméticos.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

Em uma caldeira aquatubular, água no estado líquido e vapor, escoa por circulação natural. Em sistemas de potência a vapor, geralmente, é utilizado água de alta qualidade para melhorar a eficiência do ciclo. Supondo a operação em regime permanente, é CORRETO dizer que:

Com relação ao Plano de Desenvolvimento Institucional do IFSC - PDI 2015-2019, marque (V) para as afirmativas verdadeiras e (F), para as falsas.

( ) O PDI, com vigência quinquenal, é o documento que manifesta o ideal de educação, que registra o processo de construção da identidade institucional e que dá suporte para as ações educativas programadas pela lei.

( ) A Lei nº 11.892/2008 traz a obrigatoriedade de as instituições de ensino superior construírem o Projeto Pedagógico Institucional - PPI.

( ) A missão do IFSC é promover a inclusão e formar cidadãos, por meio da educação profissional, científica e tecnológica, gerando, difundindo e aplicando conhecimento e inovação, contribuindo para o desenvolvimento socioeconômico e cultural.

( ) Para o ciclo do PDI 2015-2019, a estrutura voltada a subsidiar o alinhamento institucional em prol do alcance da estratégia concebida, coletivamente, é o Comitê Permanente de Acompanhamento do Desenvolvimento Institucional.

( ) A cada exercício será concebido o PAT - Programa de Alimentação do Trabalhador, instrumento operacionalizador dos objetivos traçados no planejamento estratégico, o qual possibilita também a organização da disponibilidade de recursos orçamentários em projetos e demandas alimentares da instituição.

( ) O Relatório de Autoavaliação Institucional, elaborado anualmente pela Comissão Própria de Avaliação - CPA e o Relatório de Gestão/Prestação de Contas constituem-se nos principais documentos de avaliação do desenvolvimento institucional.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

Se um sistema gasoso fechado e adiabático ideal sofre uma expansão repentina, podemos afirmar que:

I. Há realização de trabalho.

II. A temperatura do gás diminui.

III. A entropia do gás se mantém constante.

IV. A temperatura e a entropia diminuem.

V. O trabalho realizado não depende da variação de temperatura.

Assinale a alternativa que apresenta somente a(s) afirmativa(s) CORRETA(S):
