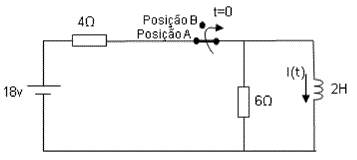

A chave se encontra fechada na posição “A” conforme desenho do circuito abaixo, e no instante t=0 a chave é aberta, comutando para a posição B.

Calcule a corrente i(t) para t < 0 e para t > 0

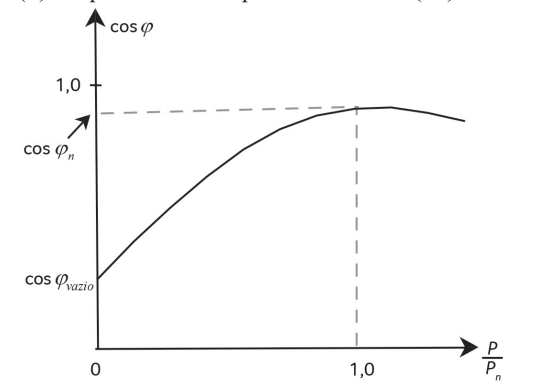

A figura mostra o comportamento típico do fator de potência em função da carga de um motor de indução trifásico. Observa-se que o fator de potência é muito baixo quando o motor funciona em vazio (φvazio) e aumenta até seu valor nominal (φn) conforme a potência exigida no eixo do motor (P) se aproxima de sua potência nominal (Pn).

Fonte: Eletrobrás. Motor Elétrico Premium. Rio de Janeiro, 2016.

Quanto a esse comportamento, é CORRETO afirmar:

Os semicondutores, componentes largamente utilizados em eletrônica, são caracterizados pela presença de cristais.

No instante da formação do cristal pn, qual o comportamento dos elétrons livres do cristal n?

A maioria dos Inversores de Frequência permite a escolha, através da parametrização, do tipo de controle.

...

Para o controle de velocidade de motores trifásicos, tais como bombas centrífugas, ventiladores, e acionamentos multimotores, qual o tipo de controle recomendado?

Considere um circuito magnético simples (conforme figura), do qual o núcleo é composto por material ferromagnético, cuja permeabilidade vale μ = 10^-3 H/m, a área de sua seção é fixa em 9 cm² e seu comprimento médio é de 72 cm.

O núcleo foi envolto por uma bobina, a qual conduz uma corrente elétrica i que proporciona um campo magnético de 200 A.esp/m.

Nessas condições, qual é a Relutância do circuito?

A elevada corrente de partida é um dos fatores mais severos no acionamento de máquinas elétricas. Os métodos de partida indireta têm por finalidade reduzir essa corrente de partida, amenizando os seus efeitos sobre a instalação. A partida Y-Δ utiliza os próprios enrolamentos do motor para realizar a sua partida em dois estágios.

A partida Y-Δ tem como característica:

Duas cargas elétricas de sinais opostos, Q1 e Q2, estão no vácuo e separadas por 2cm, conforme figura.

As cargas de Q1 e Q2 possuem um módulo de, respectivamente, 2,5μC e 5,2μC, o que lhes confere uma força eletrostática de 292,1N.

Considere, agora, que Q2 foi substituída por uma outra carga Q3, de mesmo sinal que Q1, porém de módulo 15,6μC e distante 4cm de Q1.

Sabe-se que a permissividade do vácuo vale ∈₀ = 8,854 x 10^-12 !$ F\ !$/ !$ m !$

Qual será o módulo da força eletrostática entre Q1 e Q3?

O circuito abaixo possui duas fontes de tensão de corrente continua e três resistores.

Calcule o valor da corrente (i_R) que passa através do resistor R.

Uma carga apresenta fator de potência 0,8 atrasado. A potência ativa (média) é 8kW. Qual a potência reativa e aparente da carga?

Para o circuito RLC série representado na figura a seguir, qual a função de transferência relacionando a tensão no capacitor Vc(s) e a tensão de entrada V(s). Considere que as condições iniciais (tensão no capacitor e corrente no indutor) são nulas. Adote L = 1H, R = 2Ω e C = 3F.
