Considere uma viga cuja área da seção reta varia ao longo do seu comprimento de acordo com a seguinte equação:

\( A(x) = (2L - x)^2, 0 \le x \le L \).

Admita ainda que a viga é feita de um material com módulo de elasticidade E, está submetida a um carregamento axial P e possui uma extremidade engastada (\( x = 0 \)).

O deslocamento (\( \delta \)) de um ponto localizado na sua extremidade livre é dado por

Considere um projeto que emprega uma fonte de alimentação e um IGBT para alimentar uma carga puramente resistiva de 20Ω, onde a corrente média na carga é controlada pelo chaveamento do IGBT

Sabe-se que, nesse projeto, a tensão da fonte de alimentação é 120 V, a tensão queda de tensão entre coletor e emissor do IGBT é 4 V e a corrente média da carga é 2,32 A.

Diante do exposto, o ciclo de trabalho do circuito de chaveamento, em valores percentuais, é

Uma placa solar fotovoltaica é composta por 36 células dispostas em N caminhos paralelos e possui tensão de circuito aberto e corrente de curto-circuito iguais a 20V e 15A, respectivamente.

Sabendo-se que a corrente nominal de cada célula é 5 A, a tensão de cada célula, em Volts, é, aproximadamente,

Considere um projeto de um conversor CC-CC abaixador, que opera com tensão de entrada de 30 V, potência de saída de 15 W e frequência de chaveamento é 100 kHz.

Considerando que o conversor opere em modo de condução contínuo e que a razão de trabalho de chaveamento (ou ciclo de trabalho) é 0,4, a corrente média de saída, em A, é

Um fabricante de baterias hipotético define a propriedade denominada Status da bateria, como indicador de tempo de vida útil da sua bateria experimental.

Considere que essa propriedade seja dependente exclusivamente do número de cargas (NC) e possa ser aproximada pela equação




Em que:

• NC é o número de cargas; e
• Status da bateria.

De acordo com as especificações, a bateria deverá ser substituída quando seu Status for menor que 50.
Dados:




Diante do exposto, o número máximo de cargas a que a bateria poderá ser submetida antes da substituição é

Considere uma viga biapoiada, de comprimento \( L \), com seção reta circular de diâmetro \( d = 10cm \), submetida a um par de momentos conjugados (\( M = 100\pi Nm \)), aplicados nas suas extremidades (no sentido anti-horário no lado direito e horário, no lado esquerdo).

Sabendo que o ponto A está localizado na extremidade superior da seção transversal da viga, em \( x = L/2 \), assinale a opção que apresenta o tensor de tensões associado ao ponto A.

Um programa de computador, ao efetuar apenas operações com inteiros, fornecerá para a expressão

((7/4)*4) + (((unsigned int)(-9)/2)*2)

o seguinte resultado:

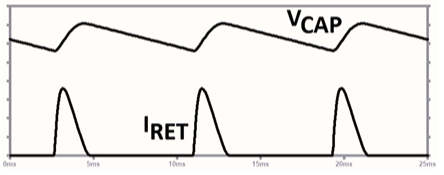

Na saída de um retificador de onda completa alimentado por um sinal senoidal de 60Hz foi inserido um capacitor de filtro e uma carga que consome corrente constante.


A forma de onda de tensão no capacitor (V_CAP) e a corrente de saída do retificador (I_RET) podem ser vistas na figura abaixo. Sobre esse circuito é correto afirmar que:

Um engenheiro precisa projetar uma bateria com tensão igual a 33,6V, resistência série não superior a 32mΩ e capacidade maior ou igual a 45Ah para ser utilizada em uma missão espacial. Para esse projeto ele tem disponível células de íons de lítio de 4,2V, resistência série de 22mΩ e capacidade de carga de 10Ah.

Considerando que as conexões entre as células são ideais, assinale a opção que indica o número mínimo de células necessário para esse projeto.

As opções a seguir apresentam, corretamente, definições de célula solar, à exceção de uma. Assinale-a.
