O prazo para a conclusão de um projeto foi levantado por meio do diagrama de redes PERT-CPM, tendo esse prazo coincidido com o estipulado pela administração.

A probabilidade de o projeto estar concluído dentro desse prazo é de

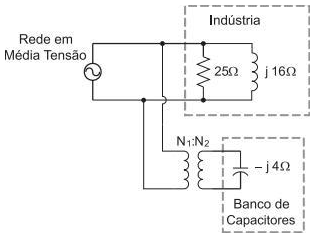

Para que o fator de potência equivalente de uma indústria seja unitário, foi instalado um banco de capacitores na entrada em média tensão, utilizando um transformador, no qual sua relação de transformação é igual a N₁ :N₂ conforme indicado na Figura acima.

De acordo com as informações apresentadas, o valor de N₁ :N₂ é

A NR-10 define a mínima documentação que deve, obrigatoriamente, constituir o Prontuário de Instalações Elétricas de empresas que realizam trabalhos em proximidade do Sistema Elétrico de Potência.

Fazem parte dessa documentação as

Um técnico está confeccionando o projeto elétrico de uma residência e necessita replicar a tomada apresentada na Figura 1 de modo que o projeto fique conforme está apresentado na Figura 2.



Para que se realize o exposto acima utilizando-se apenas um comando do AUTOCAD, deve-se empregar o seguinte comando:

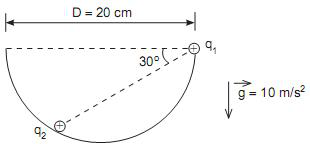

Em uma calha feita de material isolante e perfeitamente circular com diâmetro D = 20 cm, uma carga elétrica pontual q1 = 2,0 μC está fixada em uma das bordas conforme ilustrado na Figura abaixo.



Outra carga pontual q₂ , com massa m₂ = 30 g, pode movimentar-se livremente e sem atrito sobre a superfície interna da calha.

Sendo assim, qual deve ser o valor da carga elétrica q₂ , em microcoulombs (μC), de modo que esta permaneça em repouso dentro da calha na posição indicada na Figura?

Dado 1 /4π∈₀ = 9.10⁹Nm²/C²

Considere que no circuito da Figura abaixo, as chaves ideais S₁ e S₂ operam de maneira alternada, isto é, quando S₁ estiver fechada, S₂ estará aberta e vice-versa, e que um circuito RL atinge o seu estado de regime permanente em um intervalo correspondente a seis constantes de tempo.



Nesse circuito, as chaves S₁ e S₂ são comutadas instantaneamente a cada intervalo de 5,0 ms, forçando o indutor a se carregar e se descarregar, periodicamente.

Dessa forma, a potência média, em watts, dissipada no resistor de carga R_L , é

Dois wattímetros monofásicos são empregados para medição da potência de uma carga trifásica equilibrada de impedância constante, conforme diagrama abaixo.



Sabendo-se que a leitura do wattímetro W1=2K e do wattímetro W2=K, e que K é uma constante positiva, qual o fator de potência da carga?

Em uma instalação industrial de baixa tensão, faz-se necessária a instalação de um banco trifásico de capacitores de 5 kVAr, que serão alimentados a uma tensão de 220 V entre fases.

Nesse caso, o valor da capacidade de corrente, em ampères, do condutor a ser empregado nessa alimentação é, aproximadamente,

Sabe-se que uma carga trifásica capacitiva a três fios tem um fator de potência de √3/2.Dois wattímetros bidirecionais foram usados para medir a potência da carga de acordo com o esquema mostrado na Figura acima. A leitura obtida no Wattímetro 1 é de 6.000 W.

De acordo com as informações apresentadas, o valor, em watt, da potência lida no wattímetro 2 é

A Figura acima apresenta três curvas S, referentes a um dado projeto. Sabe-se que esse projeto está adiantado e que seus custos estão abaixo do planejado.
As curvas S de interesse desse projeto são assim definidas:

• COSE: corresponde ao custo orçado dos serviços estimados
• COSR: corresponde ao custo orçado dos serviços realizados
• CRSR: corresponde ao custo real dos serviços realizados

Para esse projeto, essas curvas são, respectivamente,
