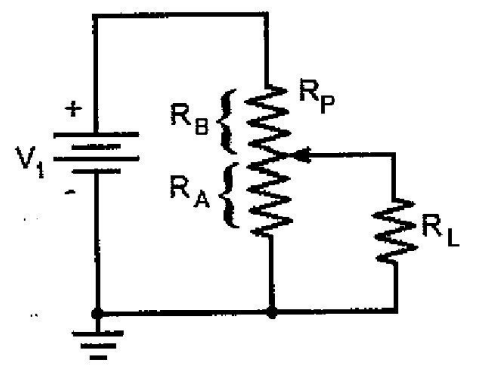

Considere o circuito abaixo, que contém um potenciômetro \( R_P=\ R_A+R_B=100Ω, \) um resistor \( R_L=24\ Ω \) e uma fonte de tensão \( V_1=12\ V. \)

Determine, respectivamente, o valor da resistência \( R_A \) do potenciômetro para que ocorra a máxima transferência de potência no resistor \( R_L \) e o valor potência \( P_L \) no resistor \( R_L \) para essa condição e assinale a opção correta.

Examine a figura abaixo.

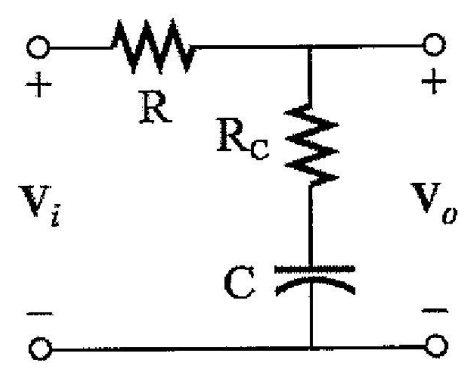

Considere o filtro passa-baixas acima, com tensão de entrada \( V_i, \) tensão de saída \( V_o \) e atenuação limitada pelo resistor \( R_c=10\ Ω. \) Assinale a opção que apresenta a atenuação máxima em \( dB \) e a frequência de corte em \( rad/s.\ \)

Dados:

R = 9990Ω; e

C = 2 nF.

Sobre Modulação em Amplitude, analise as afirmativas abaixo e assinale a opção correta.

I- A modulação em banda lateral dupla com portadora suprimida (DSB-SC) requer um demodulador coerente.

II- A potência necessária para transmitir um sinal modulado com a portadora é praticamente a mesma necessária para transmitir o mesmo sinal sem a portadora.

III- Para a transmissão de um mesmo sinal, à modulação em banda lateral simples (SSB) usa apenas metade da banda usada na modulação em banda lateral dupla.

IV- A modulação em amplitude em quadratura (QAM) é capaz de transmitir dois sinais ao mesmo tempo, em quadratura de fase, usando metade da banda na modulação em banda lateral dupla para transmitir um dos sinais.

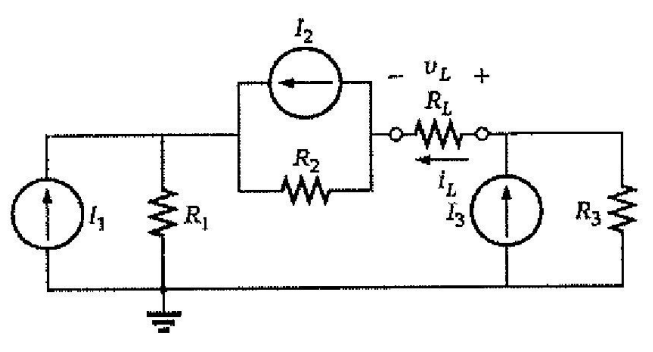

Considere o circuito abaixo.

Dados:

l₁ = 5 mA;

l₂ = 10 mA;

l₃ = 8 mA;

R₁ = 2 kΩ;

R₂ = 2,5 kΩ; e

R₃ = 4 kΩ.

Calcule a corrente i_L, e a tensão v_L, do resitor R_L, = 2,5 kΩ, considerando duas casas decimais, e assinale a opção correta.

Considere a função de transferência abaixo.

\( G\left(s\right)=\ \dfrac{1}{0,1s^2\ +\ 0,5.s\ +\ 0,6} \)

Calcule a resposta ao impulso com amplitude 10 e assinale a opção correta.

A respeito do funcionamento de transistores bipolares de junção (TBJs) e transistores de efeito de campo (FETs), é correto afirmar que:

Analise a figura abaixo.

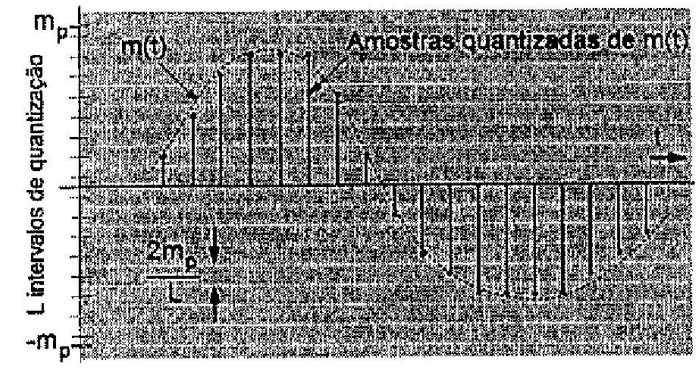

Considere um sinal \( m\left(t\right) \) quantizado no intervalo \( \left(-m_p,\ m_p\right) \), dividido em \( L \) intervalos uniformemente espaçados, de largura \( \Delta v=\ 2.m_p/L \). Um valor de amostra é aproximado pelo valor médio do intervalo em que a amostra ocorre, conforme mostrado na figura acima. As amostras são quantizadas e transmitidas como pulsos binários. Considere que a única fonte de erro de recepção é o erro de quantização, o qual pode assumir qualquer valor dentro do intervalo com igual probabilidade, e que o erro de detecção de pulsos é desprezível. Com base nessas informações, assinale a opção INCORRETA.

Um dado sistema regulador possui a seguinte característica:

\( \dfrac{Y\left(s\right)}{U\left(s\right)}=\dfrac{5}{\left(s+1\right).\left(s+2\right).\left(s+4\right)} \)

Definindo-se as variáveis de estado\( x_1=y, \) \( x_2= \dot x_1 \) e \( x_3= \dot x_2 \), assinale a opção que apresenta o vetor de ganhos K do controlador de realimentação de estado \( u=-K.x \) que aloca os pólos de malha fechada em \( S_1=-1+j\dfrac{\sqrt{2}}{2},\ S_2=-1-j\dfrac{\sqrt{2}}{2},S_3=10. \)

Um circuito consome 900 W e possui um fator de potência de 0,8 atrasado. Com um osciloscópio foi possível verificar que a tensão de entrada é dada por \( v \)(t) = 180.sen(\( \omega t \) + 30º) V. A partir dessas informações, assinale a opção que apresenta a expressão da corrente de entrada \( i(t) \) do circuito.

Dado: cos(37º) = 0,8

Considere o sistema em tempo discreto descrito pela equação abaixo.

\( y\left[n\right]-0,4.\ y\left[n-1\right]-0,05.y\left[n-2\right]=10.x\left[n\right] \)

Assinale a opção que apresenta a resposta y[n] do sistema a uma entrada x[n] do tipo impulso unitário, sabendo que o sistema tem condições iniciais nulas y[-1] = y[-2] = 0.
