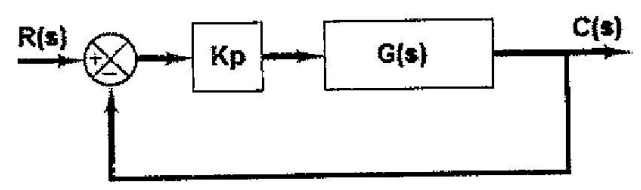

Considere o sistema da figura abaixo.

Dada a função de transferência \( G(s) \) abaixo, calcule os valores de Kp de modo que o sistema seja estável e assinale a opção correta.

\( G\left(s\right)=\dfrac{2}{s^3+5\ .\ s^2+4\ .\ s} \)

A respeito de sistemas de controle no espaço de estados, é correto afirmar que:

A realimentação em circuitos amplificadores por muitas vezes é necessária para que se obtenham características desejáveis, em troca de redução de ganho. Sobre as possíveis vantagens da realimentação negativa e suas topologias básicas, assinale a opção correta.

Examine o circuito abaixo.

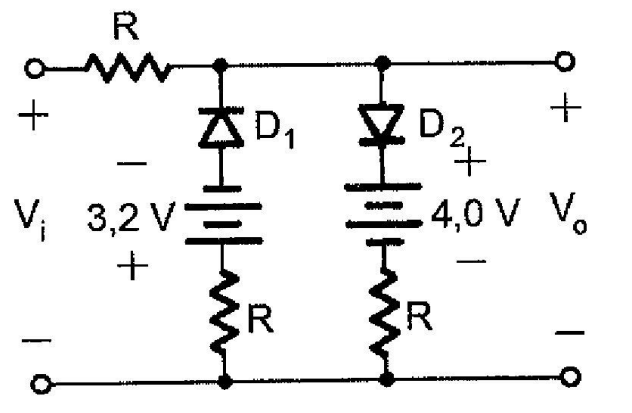

Considere o circuito limitador acima, em que os diodos D1 e D2, em condução, possuem queda de tensão constante de 0,7 V e 0,8 V, respectivamente. Para uma tensão de entrada \( v_i(t)=5,5.sen(ω.t), \) assinale a opção que apresenta o período de tempo, em porcentagem, em que 0 sinal não é limitado pelo circuito.

Dados:

sen(45º) ≅ 0,71, e

sen(60º) ≅ 0,87.

Referente a transformações lineares, assinale a opção correta.

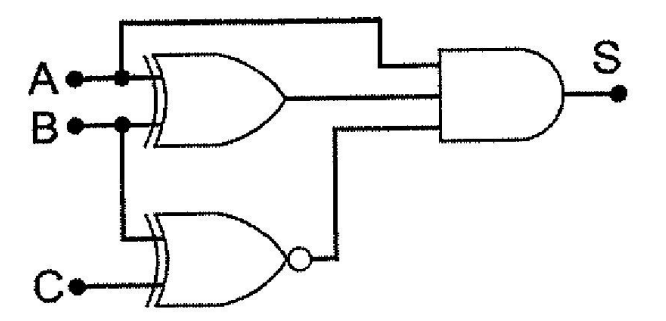

Considere o circuito combinacional da figura abaixo.

Determine as condições de entrada necessárias para gerar uma saída S=1 e assinale a opção correta.

Sobre a codificação de linha, analise as afirmativas abaixo e assinale a opção correta.

I- A codificação de linha Liga-Desliga ("on-off") representa o bit 1 com um pulso p(t) e o bit 0 com ausência de pulso.

II- A codificação de linha Polar representa o bit 1 com um pulso p(t) e o bit 0 com um pulso —p(t).

III- A codificação de linha bipolar ("Alternate Mark Inversion”) representa o bit 1 com um pulso p(t) ou —p(t), caso o pulso anterior tenha sido —p(t) ou pt), e representa o bit 0 com um pulso p(t) ou —p(t), caso o pulso anterior tenha sido p(t) ou —p(t).

Considere o sistema linear invariante no tempo descrito pela equação de diferenças abaixo.

\( y\left[n+2\right]-y\left[n+1\right]+0,21.y\left[n\right]=x\left[n+1\right]+0,32.x\left[x\right] \)

Sobre esse sistema, é correto afirmar que:

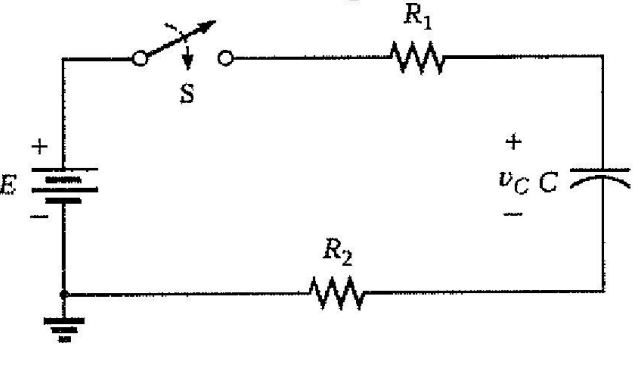

Considere o circuito da figura abaixo.

Dados:

E = 15 V;

R₁ = 305 kΩ;

R₂ = 1, 5 kΩ; e

C = 2,4 μF.

Determine a expressão matemática para a tensão \( v_c\left(t\right) \) entre os terminais do capacitor após a chave S ser fechada, considerando que a tensão inicial do capacitor quando S for fechada é de 2 V, e assinale a opção correta.

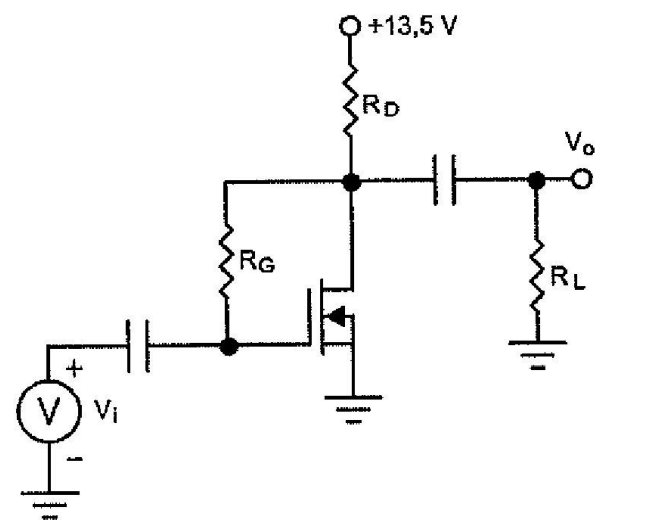

O circuito abaixo mostra um amplificador MOSFET fonte comum. Os sinais de entrada e salda são acoplados por capacitores de alto valor (\( Z_c \rightarrow 0 \) na frequência de operação), assim como o resistor \( R_G \) de polarização é muito maior quando comparado aos resistores \( R_D \) e \( R_L \).

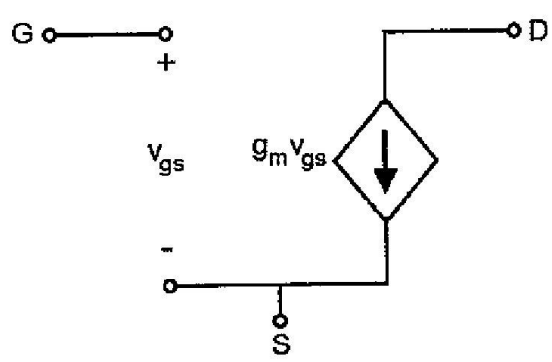

Assinale a opção que apresenta o valor do ganho de tensão \( v_0\ ⁄\ \ v_i \) considerando o modelo para pequenos sinais abaixo.

Dados:

\( R_D=R_L=8\ kΩ; \)

\( g_m=μ_n\ C_{ox}.\ \left(W\ ⁄\ L\right).\left(V_{GS}-V_l\right); \)

Tensão de limiar: \( V_l=1,5V; \)

\( μ_n\ C_{ox}=0,125\ mA\ ⁄\ V^2;\ \ \ \) e

\( \dfrac{W}{L}=2. \)
