A Figura abaixo mostra o circuito elétrico equivalente de uma planta industrial. Deseja-se melhorar a eficiência energética desse circuito e, por conseguinte, aumentar a conservação de energia, através da correção do fator de potência de forma que seja unitário.



Sabendo-se que a frequência da rede é igual a 50 Hz, para que se alcance esse objetivo, o valor, em milifarad, da capacitância do capacitor a ser instalado em paralelo com a planta deverá ser de

A edificação mostrada na Figura acima corresponde a uma unidade de processo em uma petroquímica. Para realizar uma avaliação dos riscos e determinar a necessidade da instalação de sistema de proteção contra descargas atmosféricas nessa unidade, a área de exposição equivalente à edificação é dada por

O religador automático é um equipamento tipicamente utilizado em redes aéreas de distribuição de 13,8 kV. Dentre os objetivos do religador automático está a(o)

Considere o circuito elétrico resistivo mostrado na Figura abaixo.



Conectando os terminais de um amperímetro, considera- do ideal, nos pontos 1 e 2 do circuito, qual será o valor, em ampères, da corrente elétrica medida nesse amperímetro?

A chave S representada no circuito acima alimentado pela fonte V_Fonte =12 V, encontra-se inicialmente aberta. Em t = 0 é fechada, permanecendo fechada a partir desse instante. No momento do fechamento da chave, o capacitor está descarregado e suporta em seus terminais uma tensão máxima de 250 V. Além disso, os demais elementos do circuito são ideais.

Qual o valor final da tensão, em volts, sobre o capacitor, decorrido um tempo igual a 100 constantes de tempo do circuito, isto é, 100 RC?

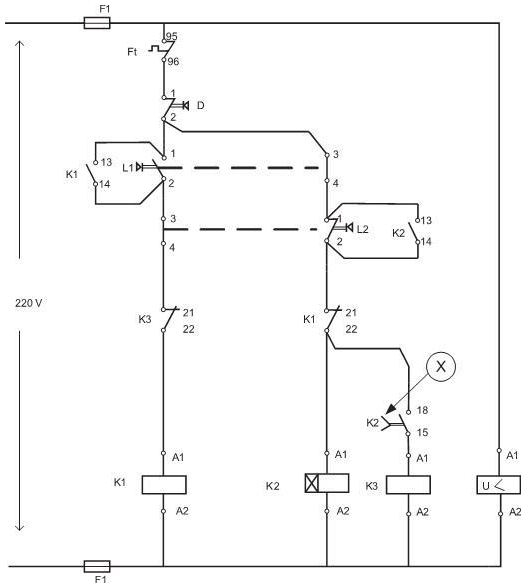

No diagrama elétrico mostrado acima, o símbolo identificado por ⓧ corresponde a elemento

A tarifa de energia elétrica paga por um consumidor é de R$ 200,00/MWh. Em um mês típico, este consumidor opera ininterruptamente durante 20 dias com potência aparente e fator de potência constantes de 100 kVA e 0,96, respectivamente.

O valor cobrado pela energia desse consumidor em um mês típico é de

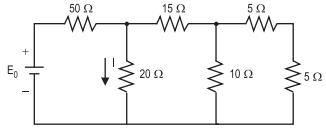

Considere que, no circuito elétrico de corrente contínua mostrado na Figura abaixo, a corrente elétrica I mede 1 A.



O valor, em volts, da fonte de tensão E₀ é de

No que se refere aos métodos de partida dos motores de indução trifásicos, tem-se que, na partida através de

Os relés eletromecânicos, quando utilizados na proteção de motores elétricos em sistemas elétricos industriais de média tensão, 4160 V, apresentavam função individualizada. Assim, era necessário utilizar diversos relés para que todas as funções de proteção fossem atendidas. Atualmente, um único relé possui todas essas funções incorporadas, sendo as mais usuais: 49, 50, 46, 48, 51, 50 GS, 66 e 38

A função 48 corresponde à proteção
