Julgue os itens a seguir, a partir da figura mostrada, que apresenta um esquema de controle de um cilindro hidráulico em malha aberta.

I A bomba utilizada não permite a reversão, isto é, ela só gira em um sentido.

II Uma modificação no ajuste da válvula de alívio altera a pressão da linha.

III Se o deslocamento do pistão hidráulico é muito rápido, ocorre queda de pressão na linha VP.

IV Como as câmaras do pistão hidráulico têm diferentes seções transversais, no deslocamento do pistão, há diferentes vazões em A e B.

V Esse sistema permite sustentar a carga mesmo quando a vazão é nula, pois é a diferença entre as pressões no pistão que sustenta a carga.

A quantidade de itens certos é igual a

Em relação à válvula proporcional ilustrada na figura acima, é correto afirmar que

A forma mais utilizada de controle, por questão de custo e simplicidade, é o controle em malha aberta. Acerca desse tipo de controle, julgue os itens a seguir, considerando as informações apresentadas no texto.

I O controle em malha aberta é mais simples, pois o projeto se resume a um ajuste de ganho.

II Mesmo que haja uma perturbação, ou seja, um sinal indesejado que atua sobre o processo, a saída segue a referência, pois esta situação é prevista no projeto.

III Se o processo, devido ao envelhecimento dos componentes, tiver parâmetros alterados, haverá diferença entre a referência e a saída.

IV Nesse esquema, o atuador transforma o sinal de informação do controlador em um sinal com potência para atuar sobre processo.

V Sistemas de atuação pneumáticos operam, normalmente, em malha aberta.

A quantidade de itens certos é igual a

Em muitos processos industriais, há a necessidade de que a densidade de um material seja medida de forma contínua, visando à uniformidade do produto. Diferentes tecnologias de medição da densidade de líquidos estão disponíveis no mercado, entre eles,

I os medidores nucleares.

II os medidores de pressão diferencial.

III os areômetros.

Assinale a opção correta.

Ainda com relação ao fluxograma apresentado, assinale a opção correta.

Com relação ao fluxograma ilustrado, assinale a opção correta.

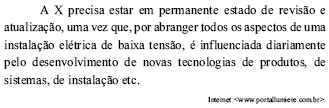

O texto a seguir foi copiado de uma reportagem para ser divulgado como informe do boletim técnico de determinada empresa que atua no ramo de eletricidade.

O responsável pela digitação do texto, ao prepará-lo no formato digital, involuntariamente, esqueceu de inserir informação chave cuja posição está identificada por X no texto. Assinale a opção que melhor substitui X e, portanto, dá sentido à frase para o informe técnico.

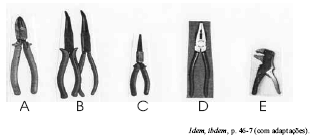

A ferramenta alicate existe nas mais diversas modalidades, cada uma tendo sua função específica, servindo tanto para cortar quanto para descascar condutores. É apresentada a seguir uma lista com o nome de cinco tipos de alicates e uma seqüência de figuras de alicates.

I. alicate de bico redondo

II. alicate de corte

III. alicate descascador de fio

IV. alicate universal

V. alicate de bico curvo

Assinale a opção que apresenta a associação correta entre os nomes, indicados por I a V, e as figuras dos alicates na ordem em que essas figuras foram apresentadas, de A a E.

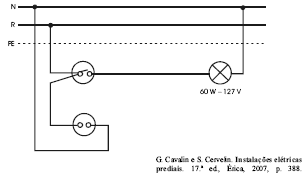

A instalação elétrica mostrada na figura acima foi projetada por

um estudante que tem noções limitadas sobre instalações elétricas

e a norma pertinente, apesar dos sólidos conhecimentos acerca de

eletricidade.

luz das normas vigentes para instalações elétricas e simbologia

associada, assinale a opção incorreta acerca dessa instalação

elétrica.

A respeito da instalação elétrica apresentada na figura acima e à luz da norma ABNT NBR 5410:2004, assinale a opção correta.
