Sobre a charge acima foram feitas várias afirmativas.

I. A charge critica vários setores da sociedade, inclusive o cidadão comum.

II. As vestimentas dos personagens da charge colaboram essencialmente para a sua identificação.

III. Como a leitura da charge se processa da esquerda para a direita, a última fala ganha mais importância que as demais.

Assinale:

A expressão da velocidade específica de um ventilador pode ser obtida quando se considera a pressão de trabalho p, a massa específica p, a vazão Q, e a velocidade angular !$ \omega !$.

A velocidade específica de um ventilador pode ser descrita como

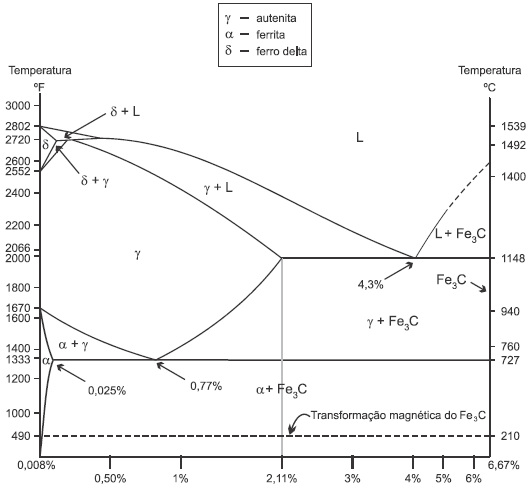

Baseado no diagrama de equilíbrio de solubilidade do Ferro (Fe) e o Carbono (C), responda à questão.

Analise as afirmativas a seguir:

I. A solubilidade do carbono no ferro !$ a !$ não é nula.

II. O ponto de fusão do ferro puro acontece a temperatura de 1539ºC.

III. O teor de carbono de 6,7% corresponde à composição química do carboneto de ferro (Fe3C).

Assinale:

Baseado no diagrama de equilíbrio de solubilidade do Ferro (Fe) e o Carbono (C), responda à questão.

Analise as afirmativas a seguir.

I. A ferrita consiste como mole, dúctil e pouco resistente.

II. O aço eutetoide possui teor de carbono de 0,77%.

III. A solubilidade do carbono no ferro não é ilimitada, sendo máxima em 1148ºC.

Assinale:

A respeito dos ventiladores, analise as afirmativas a seguir.

I. O aumento da pressão produzido nos ventiladores é inferior ao provocado por bombas.

II. O aumento da eficiência nos ventiladores centrífugos está relacionado ao tipo de pás utilizado nos rotores, sendo que as pás de aerofólio (assim denominadas pelo seu formato) aumentam mais a eficiência do ventilador.

III. O aumento da pressão total através de um ventilador é proporcional à velocidade absoluta do fluido na saída do rotor.

Assinale:

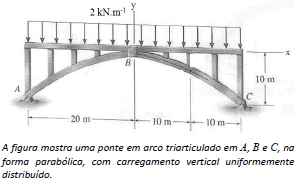

Uma ponte em arco triarticulado em A, B e C tem uma forma parabólica, de comprimento 40 m e 10 m de altura, conforme mostra a figura a seguir.

O arco é concebido por um material metálico com massa específica de 8000 kg.m^-3, módulo elasticidade constante de 200 GPa e suporta um carregamento uniformemente distribuída de 2 kN.m^-1.

Os módulos das reações no ponto articulado B, situado no meio da ponte, tanto horizontal quanto vertical são, respectivamente.

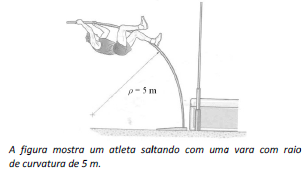

Em uma competição de salto em altura, o saltador possui uma vara de comprimento de 5 metros e diâmetro de 50 mm. No exato momento do salto, o raio de curvatura da vara é de 5 m.

Presumindo que a vara seja fabricada de fibra de carbono com epóxi, tendo um módulo de elasticidade de 150 GPa e que trabalhe somente no regime elástico, a magnitude da tensão normal de flexão máxima ocorrida vara, durante o salto, é de

Um eixo de comprimento 2 m e de diâmetro de 10 cm está apoiado em dois mancais A e B, estando submetido a três torques, 4250 kN.mm no sentindo anti-horário, 3000 kN.mm no sentindo horário e 1250 kN.mm no sentindo horário, com posições de 0,5 m, 1,0 m e 1,5 m relativas ao mancal A, que está na posição superior, respectivamente, conforme ilustra a figura a seguir.

Presume-se que os pesos dos discos são desprezados e que a aceleração da gravidade seja de 10 m.s^-2.

A tensão de cisalhamento máxima é de

Um navio petroleiro de 300 m tem uma largura de 50 m e um calado de 20 m. A velocidade de cruzeiro do navio é de 8 m.s^-1 , em águas marítimas a 10ºC que apresentam coeficiente de arrasto de 0,002 e massa específica de 1020 kg.m^-3.

A potência fornecida pelo navio para vencer o arrasto induzido pela água do mar com atrito superficial é de

Analise o fragmento a seguir.

é o processo de conformação mecânica pela prensagem. Os se caracterizam pelos golpe rápidos e sucessivos aplicados ao , mas nos o material fica sujeito à ação de força de compressão à velocidade. Assim, na a deformação é mais regular.

Assinale a alternativa que completa corretamente as lacunas do fragmento acima.
