Na Figura abaixo, é ilustrado um circuito RC, cujos componentes são considerados ideais, alimentado por uma fonte de tensão CA senoidal, onde V_I = 10 sen(ωt) [volts].

Para que a tensão de pico do sinal de saída V_o em regime permanente seja 5√2 [volts], a frequência angular ω da fonte, em rad/s, deverá ser ajustada em:

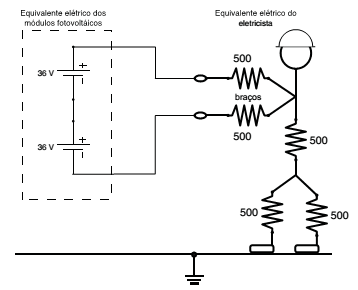

Durante a instalação de módulos fotovoltaicos, o instalador, inadvertidamente, tocou com as mãos os terminais de dois módulos associados em série. Para representar o circuito no momento do acidente, os módulos podem ser representados por fontes de tensão ideais de 36 V, e o equivalente elétrico do corpo do instalador pode ser representado conforme indicado na Figura abaixo, em que todos os valores de resistências estão em ohms. A Figura representa eletricamente a situação descrita.

O valor, em miliampère, da corrente que circula pelos braços do instalador é

O esquema de aterramento adotado para os circuitos terminais de uma instalação elétrica é o TN-S. Sabe-se que para essa configuração o condutor de proteção é diferente do condutor do neutro.

A razão pela qual NÃO se pode utilizar o esquema TN-C, neutro e condutor de proteção compartilhando o mesmo fio, está relacionado ao

Um equipamento possui como valores nominais de potência e tensão, respectivamente, 20 MVA e 500 kV. Os valores de base adotados no setor onde esse equipamento se encontra são 2,5 MVA e 250 kV.

Sabendo-se que a reatância desse equipamento, para seus valores nominais, é de 0,3 pu, o novo valor, em pu, considerando-se a base adotada, será de

A Figura abaixo mostra o diagrama fasorial do equivalente monofásico de um circuito trifásico equilibrado.

Diante do exposto, constata-se que a potência ativa total do circuito, em W, é aproximadamente:

Dados

E = 106,9 ∠ 10,8° V

V = 120 ∠ 0° V

I = 5 ∠ 36,8°A

X = 5 Ω

sen(10,8°) = 0,19

sen(36,8°) =44

sen(26º) = 0,44

O Domain Name System (DNS) define os mecanismos para resolução de nomes para redes IP (Internet Protocol).

O tipo de registro de recurso utilizado para designar um servidor de nomes autoritativo para um domínio especificado é o

Quando um datagrama IP é maior do que a MTU (Maximum Transmission Unit) da rede que deve ser atravessada, a fragmentação é necessária.

No IPv6, a fragmentação é permitida e

Um Label Switching Router (LSR) é um roteador que implementa o Multi-Protocol Label Switching (MPLS) e pode servir como uma interface entre uma rede não MPLS e um core MPLS.

A tabela dentro de um LSR que especifica uma ação para cada rótulo é conhecida como
