O SF6 é um gás excepcionalmente estável e inerte, não apresentando sinais de mudança química para temperaturas em que os óleos isolantes são empregados. Na presença de arcos elétricos este sofre lenta decomposição, produzindo fluoretos de ordem mais baixa (como SF2 e SF4) que, embora tóxicos, recombinam-se para formar produtos não tóxicos imediatamente após a extinção do arco. Uma das aplicações do SF6 é o isolamento de subestações blindadas onde as partes energizadas são isoladas da blindagem por isoladores de resina sintética (ou outro material adequado) e SF6 pressurizado.

Considere a seguinte notação que representa os condutores no interior de um eletroduto em uma instalação elétrica de baixa tensão

Segundo a NBR 5410 no interior deste eletroduto estarão presentes condutores nas cores Vermelho, Azul e Preto.

Quanto a permeabilidade e susceptibilidade magnética podemos classificar os materiais como Isolantes, Condutores e Semicondutores.

A caracterização dos pontos de um campo magnético é dada pelo vetor indução magnética B. Sua intensidade pode ser obtida através da formula B= u:H cujas grandezas podem ser definidas como:

H — Intensidade de campo magnético expresso em AMPERES.ESPIRA/METRO.

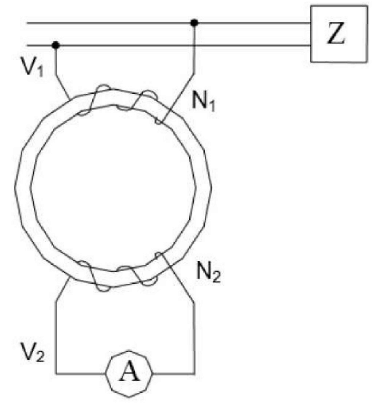

Considere o seguinte esquema de instrumentação de subestação via transformadores:

Temos um esquema de medição via transformador de corrente, TC, do tipo primário enrolado onde o mesmo é constituído de uma ou mais espiras envolvendo mecanicamente o núcleo do transformador.

Quando temos um transformador de corrente do TIPO JANELA, este não possui enrolamento primário uma vez que o mesmo é constituído de uma abertura através do núcleo por onde passa o condutor primário.

No caso de restituição a consumidor livre, autoprodutores, produtores independentes e concessionárias de serviços públicos de geração, o fator de majoração k3 deve corresponder à média aritmética dos 3 (três) Ultimos meses do montante de energia disponibilizado no ponto de conexão, multiplicado pelo valor normativo (VN) relativo à fonte competitiva.

A resolução No 505 da AGÊNCIA NACIONAL DE ENERGIA ELÉTRI—- ACNEAEL indica que para o caso de inconformidade de fornecimento, respeitando os prazos legais estabelecidos e detectada a não regularização dos níveis de tensão, deverá ser calculado um valor a ser restituído a quem tiver sido submetido ao serviço inadequado de acordo com a seguinte fórmula:

!$ Valor = { \begin{bmatrix} \dfrac{DRP- DRP_M}{100} \times K1 + \dfrac{DRC}{100} \times k2 \end{bmatrix}} K3 !$

respeito desta restituição tem-se:

O coeficiente k2 tem seu peso aumentado quando se compara unidades consumidoras atendidas em Alta tensão com unidades consumidoras atendias em Baixa tensão.

Seguindo a conformidade do fornecimento dos níveis de tensão, em casos onde a tensão nominal é superior a 1kV e inferior a 230 kV podemos classificar a tensão de atendimento TA em função da tensão de leitura TL e da tensão contratada TC. Tem-se a classificação como CRÍTICA quando TL < 0,95.TC ou TL > 1,05.TC.

Segundo à conformidade dos níveis de tensão de energia elétrica em regime permanente, a serem observadas pelo Operador Nacional do Sistema Elétrico (ONS) tem-se que a Tensão de Atendimento (TA) trata-se do valor eficaz de tensão no ponto de entrega ou de conexão, obtido por meio de medição, podendo ser classificada em adequada, precária ou crítica, de acordo com a leitura efetuada, expresso em volts ou quilovolts.
