As Figuras a seguir mostram a chave seletora de função e o visor de leitura para uma medida realizada com um multímetro analógico onde as ponteiras de medida foram adequadamente posicionadas.

Tomando como base o que é mostrado nas figuras, a medida apresentada pelo multímetro é

Os principais tipos de radiações originadas em processos atômicos e nucleares são o fóton, a partícula alfa, a partícula beta mais (pósitron), a partícula beta menos (elétron), o raio X, o raio gama, o neutrino e os nêutrons rápidos e lentos. Nos processos nucleares de desintegração radioativa, são observadas a lei de Conservação da Carga Elétrica e do número de massa A, que é igual ao número de prótons, Z, mais o número de nêutrons, N.

O contador Geiger-Müller é um dispositivo capaz de detectar as radiações nucleares \( \alpha \), \( \beta \) e \( \gamma \). Esse instrumento de medida é constituído de um cilindro de metal com um fino fio metálico em seu eixo. Entre o fio central (ânodo) e o corpo cilíndrico (cátodo) é aplicada uma grande diferença de potencial. O interior do tubo é preenchido com um gás inerte à baixa pressão e suas extremidades são fechadas, uma delas por uma fina película que constitui a janela pela qual a radiação entra no tubo. As radiações são detectadas na forma de um sinal elétrico que é amplificado, registrado e traduzido em uma indicação visual (ponteiro, lâmpada) ou sonora (clique).

Os mecanismos que permitem a detecção das radiações \( \alpha \), \( \beta \) e \( \gamma \) estão apresentados nos itens abaixo.

I. As radiações \( \alpha \), \( \beta \) e \( \gamma \), ao penetrarem no detector ionizam o gás. O campo elétrico no interior tubo acelera os íons positivos em direção ao cátodo e os elétrons em direção ao ânodo gerando, assim, um pulso elétrico que é registrado no circuito contador.

II. A radiação \( \beta \), que é constituída por elétrons, tem, portanto, carga negativa. O campo elétrico no interior do tubo acelera a radiação \( \beta \) em direção ao ânodo gerando, assim, um pulso elétrico que é amplificado e registrado pelo circuito contador.

III. A radiação \( \gamma \), que é constituída por fótons que, ao penetrarem no detector, ionizam o gás. O campo elétrico no interior do tubo acelera os íons positivos em direção ao cátodo e os elétrons em direção ao ânodo gerando, assim, um pulso elétrico que é registrado pelo circuito contador.

IV. A radiação \( \alpha \), que é constituída por dois prótons e dois nêutrons tem carga positiva. O campo elétrico no interior do tubo acelera a radiação \( \alpha \) em direção ao cátodo gerando, assim, um pulso elétrico que é amplificado e registrado pelo circuito contador.

Estão corretos os mecanismos de detecção

Os principais tipos de radiações originadas em processos atômicos e nucleares são o fóton, a partícula alfa, a partícula beta mais (pósitron), a partícula beta menos (elétron), o raio X, o raio gama, o neutrino e os nêutrons rápidos e lentos. Nos processos nucleares de desintegração radioativa, são observadas a lei de Conservação da Carga Elétrica e do número de massa A, que é igual ao número de prótons, Z, mais o número de nêutrons, N.

As figuras abaixo representam dois desses processos.

Os processos mostrados nas figuras representam, respectivamente, as emissões de um

Vácuo é teoricamente definido como espaço vazio absolutamente desprovido de matéria. É um estado ideal que não pode ser obtido em laboratório e nem mesmo é encontrado no espaço sideral. Na prática, o vácuo é considerado um espaço parcialmente esvaziado de matéria como o espaço sideral, ou produzido artificialmente em determinados volumes, onde a pressão é reduzida para níveis abaixo da pressão atmosférica. Dessa forma, fazer medida do vácuo é medir a pressão do ambiente que se diz evacuado. Por convenção, e tomando como base o experimento de Torricelli, foi estabelecido que a pressão atmosférica (1,0 atm) corresponde a 760 mm de mercúrio, isto é: 1,0 atm = 760 mmHg

Foram definidas outras unidades de pressão como o Torr, que equivale a 1,0 mm de mercúrio, e estabelecidas nomenclatura para os vários valores de pressão obtidos na medida do vácuo, conforme mostramos a seguir.

Considere que uma bomba de vácuo mecânica é capaz de produzir um vácuo de 24 Torr e que a pressão na superfície da Lua é igual a 10⁻¹¹ Torr. Então, é correto afirmar que o vácuo produzido pela bomba e a pressão na superfície da Lua são classificados, respectivamente, como

O italiano Evangelista Torricelli (1608 - 1647), ao construir seu instrumento (barômetro) para medir a pressão atmosférica utilizou como líquido o mercúrio cuja densidade é igual a 13,6 g/cm³. Em sua medida da pressão atmosférica, ele obteve o desnível de 760 mm entre a superfície do mercúrio submetida à pressão atmosférica e a superfície no interior do tubo submetida a uma pressão, teoricamente igual a zero, conforme se ilustra na figura abaixo.

Considere um instrumento de Torricelli usando, em vez de mercúrio, água, cuja densidade é igual a 1,0 g/cm³. Além disso, suponha que a superfície da água no interior do tubo fique submetida a uma pressão, teoricamente igual a zero.

Para esse barômetro, o desnível da água, quando submetida à pressão atmosférica, é igual a

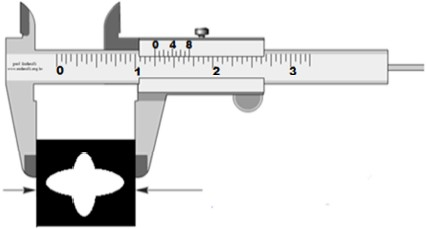

Para a medição da largura de uma peça metálica, foi usado um paquímetro analógico com nônio em polegada fracionária. O resultado dessa medição está representado na figura a seguir.

A medida da largura da peça metálica mostrada na figura, em polegada, é igual a

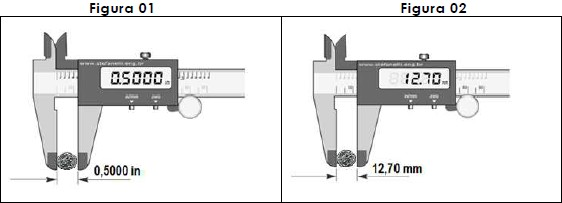

Da medição do diâmetro de uma pequena moeda usando-se um paquímetro digital, com o nônio em polegada fracionária, resultou a medida mostrada na Figura 01. A leitura feita com o mesmo paquímetro, mas com o nônio em milímetro, resultou a medida mostrada na Figura 02.

Tomando como base as medidas mostradas anteriormente, o fator de conversão de polegadas em centímetros é igual a

As grandezas físicas podem ser escalares ou vetoriais. As grandezas escalares são expressas por sua magnitude (um número) mais sua unidade de medida; as grandezas vetoriais são expressas por sua magnitude (um número), sua unidade de medida, uma direção e um sentido.

A seguir, estão listadas algumas unidades de medidas.

• Kg.m/s
• N/m²
• N/C
• J/(kg.K)

Considerando essas unidades de medida, é correto afirmar:

As grandezas físicas podem ser escalares ou vetoriais. As grandezas escalares são expressas por sua magnitude (um número) mais sua unidade de medida; as grandezas vetoriais são expressas por sua magnitude (um número), sua unidade de medida, uma direção e um sentido.

A seguir, estão listadas algumas grandezas físicas.

• calor específico
• momento linear
• pressão
• campo elétrico

Considerando essas grandezas físicas, é correto afirmar:

As técnicas experimentais de obtenção de espectros envolvem o uso de redes de difração com a finalidade de decompor a luz incidente sobre a rede, de modo a obter espectros contínuos e discretos.

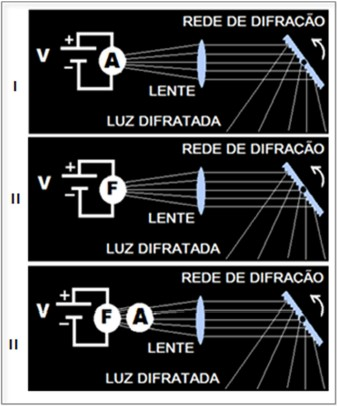

Nas figuras abaixo, A representa uma ampola de vidro contendo um gás, e F, uma lâmpada de filamento.

A fonte de tensão, V, é capaz de produzir uma descarga elétrica no gás bem como alimentar os terminais da lâmpada.

A sequência de figuras I, II e III, acima, representa três esquemas experimentais usados para a obtenção, respectivamente, de
