Com relação à álgebra booleana, julgue o próximo item.

Se A = 1, B = 1 e C = 0, então \( B⋅[\overline{A}⋅(\overline{B} + C) + \overline{C + A}] = 0 \).

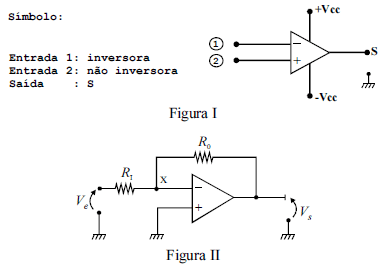

Considerando as figuras I e II acima, julgue o item seguinte, a respeito de amplificadores operacionais.

O ponto X, no circuito da figura II, é conhecido como terra virtual, pois apresenta baixo potencial, praticamente o mesmo da entrada não inversora. O ganho desse circuito é dado por \( G=\dfrac{V_s}{V_e}=-\dfrac{R_0}{R_I} \)

Com relação a fusíveis, julgue o item abaixo.

Um fusível de baixa tensão que apresente elemento fusível encerrado em um tubo protetor de material isolante, com contatos nas extremidades, é um fusível do tipo cartucho.

G. Cavalin e S. Cervelin. Instalações elétricas
prediais. Érica, 17.ª ed., 2007, p. 130.

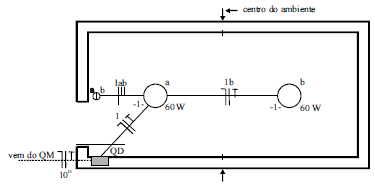

Considerando a planta elétrica mostrada na figura acima e a simbologia dos componentes de instalações elétricas, julgue os item a seguir.

Na instalação elétrica mostrada na figura, há dois interruptores de teclas simples.

G. Cavalin e S. Cervelin. Instalações elétricas
prediais. Érica, 17.ª ed., 2007, p. 130.

Considerando a planta elétrica mostrada na figura acima e a simbologia dos componentes de instalações elétricas, julgue os item a seguir.

A instalação elétrica mostrada na figura prescinde de fio terra (fio de proteção), por se destinar a atender apenas pontos de luz.

G. Cavalin e S. Cervelin. Instalações elétricas
prediais. Érica, 17.ª ed., 2007, p. 130.

Considerando a planta elétrica mostrada na figura acima e a simbologia dos componentes de instalações elétricas, julgue os item a seguir.

No ambiente destacado na planta, há dois pontos de luz no teto, cujas lâmpadas são do tipo incandescentes.

Considerando a figura acima, que apresenta uma página web da Universidade Federal do Pampa acessada por meio do Internet Explorer 6.0, julgue os itens que se seguem.

No menu Favoritos, encontra-se opção que permite enviar, para um destinatário de correio eletrônico, como anexo de e-mail, a página web mostrada.

Contadores são circuitos digitais que variam os seus estados, sob o comando de um clock, de acordo com uma sequência predeterminada. Esses circuitos podem ser utilizados para contagens, geração de palavras, divisão de frequência, medição de frequência e tempo, geração de formas de onda e conversão de sinal analógico para digital.

O flip-flop, durante o período que a entrada clock for igual a zero, armazena apenas um bit (saída Q). Para guardar informação de mais de um bit, pode-se utilizar um sistema denominado registrador de deslocamento.

No código BCD, cada dígito do número decimal é representado por um número binário de quatro bits. Assim, o número 137 em decimal é igual a 000100111111 em BCD.
