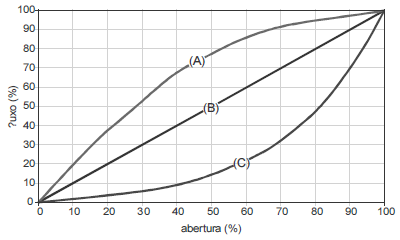

Em instrumentação de processo, as válvulas de controle são amplamente empregadas como elementos finais de controle de processo. Para o dimensionamento de uma válvula para fluidos incompressíveis, pode-se utilizar a equação \( f = C_Vξ \sqrt {{ \large \Delta P \over g_s}} \), em que \( f \) representa a vazão do fluido, \( C_V \) é o coeficiente de vazão da válvula, DP é o diferencial de pressão na válvula e \( g_S \) é a gravidade específica do fluido. A figura acima representa curvas características de uma válvula de controle, que correlaciona uma função característica do tipo de fluxo \( (ξ) \) com a abertura da válvula \( (l) \). Com base nessas informações, julgue o item abaixo.

A curva A representa o fluxo característico conhecido como igual percentual, a curva B representa abertura do tipo linear e a curva C representa rápida abertura.

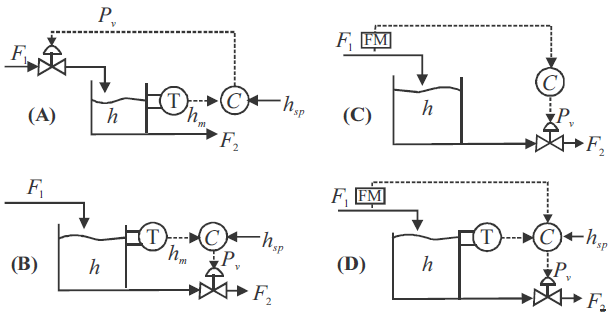

As figuras acima ilustram diferentes estratégias de controle de nível de líquido em um tanque, em que F₁ e F₂ são, respectivamente, os fluxos de entrada e saída do tanque, h é a altura do nível de líquido no tanque, h_m representa o nível de líquido medido, h_sp é o setpoint do nível de líquido, P_v representa o sinal de pressão, C representa o controlador, T representa o transmissor e FM é um dispositivo para medir o fluxo do líquido. Com base nessas informações, julgue o item a seguir.

As figuras A e C representam estratégias de controle feedback, cuja desvantagem é a resposta lenta a eventuais distúrbios no sistema.

As figuras acima ilustram diferentes estratégias de controle de nível de líquido em um tanque, em que F₁ e F₂ são, respectivamente, os fluxos de entrada e saída do tanque, h é a altura do nível de líquido no tanque, h_m representa o nível de líquido medido, h_sp é o setpoint do nível de líquido, P_v representa o sinal de pressão, C representa o controlador, T representa o transmissor e FM é um dispositivo para medir o fluxo do líquido. Com base nessas informações, julgue o item a seguir.

A figura D representa uma estratégia de controle feedforward, que é caracterizada pela ação antecipada no sistema.

As figuras acima ilustram diferentes estratégias de controle de nível de líquido em um tanque, em que F₁ e F₂ são, respectivamente, os fluxos de entrada e saída do tanque, h é a altura do nível de líquido no tanque, h_m representa o nível de líquido medido, h_sp é o setpoint do nível de líquido, P_v representa o sinal de pressão, C representa o controlador, T representa o transmissor e FM é um dispositivo para medir o fluxo do líquido. Com base nessas informações, julgue o item a seguir.

A figura B representa uma estratégia de controle combinada feedforward/feedback.

Controladores PID, caracterizados por apresentar ações proporcional (P), integral (I) e derivativa (D), são amplamente empregados para controle de processos em indústrias químicas. Diferentes métodos de sintonia são aplicados a controladores PID, entre eles, os de Ziegler-Nichols. Considerando essas informações, julgue o item a seguir.

Um dos métodos propostos por Ziegler-Nichols consiste em deixar o sistema em malha fechada, utilizando apenas a ação de controle proporcional. Dessa forma, o ganho proporcional do controlador é aumentado até que uma oscilação de amplitude constante seja observada. Nesse ponto, o ganho proporcional é denominado ganho crítico, pois ganhos maiores levariam à instabilidade. O ganho proporcional, após a sintonia do controlador, está associado ao ganho crítico, ao passo que o tempo integral e o tempo derivativo estão relacionados ao período da oscilação.

Controladores PID, caracterizados por apresentar ações proporcional (P), integral (I) e derivativa (D), são amplamente empregados para controle de processos em indústrias químicas. Diferentes métodos de sintonia são aplicados a controladores PID, entre eles, os de Ziegler-Nichols. Considerando essas informações, julgue o item a seguir.

O primeiro método de sintonia de PID proposto por Ziegler-Nichols para estimar os valores do ganho proporcional, do tempo integral e do tempo derivativo baseia-se na resposta do processo a uma perturbação do tipo degrau, como mostrado na figura abaixo.

A cadeia produtiva industrial é responsável pela obtenção de famílias de produtos de origem petroquímica, os quais servem como matéria-prima em diversos segmentos tecnológicos produtivos. Acerca da utilização de matérias-primas fundamentais para obtenção de produtos químicos, julgue o item a seguir.

O craqueamento térmico do petróleo em altas temperaturas e na ausência de catalisadores é responsável pela maior parcela do eteno e do propeno comerciais. Devido à elevada reatividade desses hidrocarbonetos, eles são empregados para síntese de commodities poliméricas, como os diversos grades de polipropileno e polietileno.

A cadeia produtiva industrial é responsável pela obtenção de famílias de produtos de origem petroquímica, os quais servem como matéria-prima em diversos segmentos tecnológicos produtivos. Acerca da utilização de matérias-primas fundamentais para obtenção de produtos químicos, julgue o item a seguir.

A reação entre cloro gasoso e eteno gera 1,2-dicloroetano (EDC) e, seguida da reação de oxicloração do EDC, resulta em monocloreto de vinila, que é uma matéria-prima importante para obtenção de policloreto de vinila e de copolímeros de monocloreto de vinila e outros comonômeros vinílicos.

A respeito dos materiais para a indústria química, julgue o item a seguir.

O ataque químico ocorre mediante reações químicas diretas do material com o meio corrosivo. Essas reações não envolvem a transferência de cargas elétricas por meio de um eletrólito.

A respeito dos materiais para a indústria química, julgue o item a seguir.

A corrosão eletroquímica ocorre mediante reações em meio seco, o que permite o transporte de cargas elétricas por meio de um eletrólito.
