Em instalações elétricas de baixa tensão, considerando- se a NBR-5410, analise as afirmações:

I) Para seccionamento automático, visando a proteção contra choques elétricos, no esquema de aterramento TT, devem ser usados dispositivos a corrente diferencial-residual (DR).

II) O uso de dispositivos de proteção a corrente diferencial- residual com corrente diferencial-residual nominal igual ou superior a 50 mA é reconhecido como proteção adicional contra choques elétricos.

III) A proteção contra sobretensões, quando requerida, deve ser provida por dispositivos de proteção a corrente diferencial-residual (DR).

IV) Uso de filtros e/ou dispositivos de proteção contra surtos (DPSs) em circuitos que alimentam equipamentos sensíveis é uma medida que contribui para a redução dos efeitos das sobretensões induzidas e das interferências eletromagnéticas.

V) Fusíveis são dispositivos capazes de promover a proteção contra correntes de curto-circuito.

Estão corretas apenas:

No tocante a NR-10: Segurança em instalações e serviços em eletricidade, assinale a alternativa correta.

Um motor trifásico de 3734 W é conectado a uma rede 220 V, 60 Hz. A corrente medida em uma das fases é igual a 14 A. A potência aparente total absorvida pelo motor é igual 5334 VA. Assinale o fator de potência desse motor.

Um dado dispositivo é constituído por um circuito elétrico com cinco elementos resistivos ligados em paralelo sendo: R1 = R2 = 100 ohms, R3 = 50 ohms, R4 = 37,5 ohms e R5 = desconhecido. A especificação técnica do dispositivo indica que a resistência equivalente do circuito é igual a 6 ohms. Assinale a alternativa que indica o valor da resistência R5.

Uma instalação é atendida por uma ligação faseneutro, cuja tensão é 120 V. Nessa instalação, existem duas cargas ligadas em paralelo com impedâncias iguais a: Z1 = 6 ohms e Z2 = 4 ohms. Assinale a alternativa que indica o valor total da corrente e da potência ativa consumida do sistema, respectivamente.

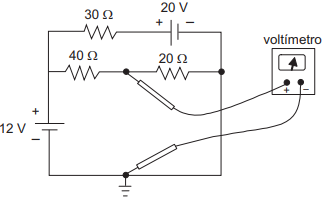

Considere o circuito elétrico de corrente contínua da figura, no qual se realiza uma medida com um voltímetro. Assinale a alternativa que apresenta a tensão medida pelo voltímetro.

Os amplificadores operacionais são muito utilizados em circuitos de condicionamento de sinais para instrumentação eletrônica. Dado o circuito: Analise as afirmativas a seguir.

I) Esse circuito é instável, por possuir a entrada Vi na entrada não-inversora (positiva).

II) O ganho desse circuito é muito grande, pois está em malha aberta e deve ser verificado o data sheet do componente.

III) O ganho do circuito pode ser calculado pelos valores dos resistores e seu ganho é igual a, exatamente, A_vf = 30. (A_vf = ganho em malha fechada)

IV) Caso a realimentação na entrada inversora seja feita na entrada não inversora, o circuito melhora seu desempenho.

Assinale a alternativa correta.

Para a representação de peças, sistemas ou dispositivos, utilizam-se as normas vigentes de desenho técnico.

Assim, com base nesses conceitos, considere as seguintes sentenças:

I) As escalas de desenho técnico podem ser utilizadas da seguinte forma (considerando-se N >1):

1 : 1 - Escala Natural

1 : N - Escala de Redução

N : 1 - Escala de Ampliação

II) Quando uma peça a ser desenhada possuir muitos detalhes internos, as projeções ortogonais terão muitas linhas tracejadas e poderão dificultar a interpretação do desenho, assim podem ser utilizadas as vistas em corte.

III) Para objetos sólidos, são utilizadas as projeções ortogonais para se representar as formas tridimensionais através de figuras planas, pois esses sólidos são constituídos de várias superfícies.

Está(ão) correta(s):

Para montar uma cesta básica, deve-se escolher uma marca de feijão, uma marca de arroz e uma marca de açúcar. Há disponíveis: 4 marcas de feijão, 4 de arroz e 5 de açúcar. Todas com preços diferentes. Escolhendo aleatoriamente as marcas, a probabilidade de escolher a opção com o menor preço é de:

Observe o diagrama.

Seguindo o mesmo raciocínio determine os números que devem ser colocados nos círculos do seguinte diagrama e assinale a alternativa que apresenta a soma dos números obtidos.
