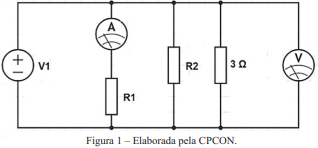

Um técnico em laboratório de eletricidade básica precisa comprar componentes eletrônicos necessários para montagens de diversos experimentos. Ao analisar um determinado circuito, representado pelo diagrama esquemático mostrado na Figura 1, e realizar algumas medições de grandezas elétricas, conforme disposição dos aparelhos de medição indicados no diagrama, constatou-se que a corrente elétrica medida é 2Ae que a queda de tensão medida é de 24V.
Com base nas medições realizadas, considerando que os elementos de circuito são ideais e que os resistores R1 e R2 são iguais, permite-se afirmar que o valor da resistência equivalente do circuito e o módulo da corrente total fornecida pela fonte são, respectivamente:

No processo de contratação de uma empresa do setor têxtil, um eletricista de manutenção predial e industrial deverá atestar conhecimentos relativos a grandezas elétricas básicas e em conformidade com o Sistema Internacional de Unidades (SI). Sobre o tema, analise as assertivas a seguir.
I- A unidade de medida da Intensidade de corrente elétrica (I) é o Ampére (A) e pode ser medida com o uso de um amperímetro conectado em série com o elemento de circuito a que se deseja determinar a corrente.
II- A tensão elétrica, em volts (V), nos terminais de um resistor elétrico, corresponde à diferença de potencial elétrico em cada terminal e deve ser medida em série com as pontas de prova de um multímetro na escala apropriada.
III- A resistência elétrica, em ohms (Ω), corresponde à medida da oposição à passagem da corrente elétrica (I) em um elemento de circuito, desde que este esteja submetido a uma tensão elétrica (V).
IV- A potência elétrica em um elemento de circuito é obtida a partir do cálculo do produto entre a queda de tensão sobre ele e a corrente elétrica que o atravessa. Sua unidade de medida é o Watt (W) e tem como um de seus submúltiplos mais usuais o quilo-watt(kW).
É CORRETO o que se afirma apenas em:

As Funções de Transferência são usadas para representar sistemas através de diagramas de blocos e também para efetuar análises no domínio do tempo e da frequência. Também são usadas para viabilizar projetos de controladores. Como vantagem principal, elas permitem que se utilizem equações algébricas em vez de equações diferenciais, simplificando a análise e projeto de sistemas. Sabendo disso, marque a alternativa que ilustra o valor em regime estacionário da Função de Transferência abaixo, para uma entrada a degrau unitário.

G(s) = 100/s²+12s+32

Três cargas de uma indústria estão conectadas em paralelo. Considere que a carga 1 possui fator de potência de 0,5 atrasado e 100 kVA, que a carga 2 possui os parâmetros de 500kW e fator de potência unitário e que a carga 3 possui 300kVA e fator de potência de 0,6 adiantado. Assinale a alternativa que apresenta a energia reativa total aproximada do sistema.

A seguir são apresentados os diagramas de um circuito de comando e de potência de um motor.

Assinale a alternativa correta.

O gráfico apresentado é a curva V de um motor síncrono. Esse gráfico representa a corrente de armadura e a corrente de campo.


A linha pontilhada é formada pelos pontos de operação do motor síncrono com fator de potência unitário. Para os pontos de operação à direita da curva pontilhada, ou seja, a região indicada pela seta A, é correto afirmar que

Considere o diagrama de ligação de um motor de indução trifásico apresentado a seguir.

Analisando o diagrama, é correto afirmar que se trata de uma partida com chave

Considere uma forma de onda representando uma tensão periódica senoidal retificada de meia onda, conforme apresentado no gráfico a seguir.





O valor médio eficaz ou RMS aproximado da tensão v(t) é

O dispositivo do tipo DPS é um tipo de proteção utilizada nas instalações elétricas para atuar

Identifique em qual dos componentes de circuitos elétricos listados a seguir NÃO é possível realizar uma variação abrupta de corrente.
