Com relação a transformadores, assinale a opção incorreta.

A representação binária do número decimal 73 é igual a

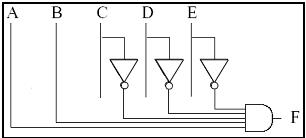

Considerando o circuito lógico mostrado na figura acima, assinale a opção correta.

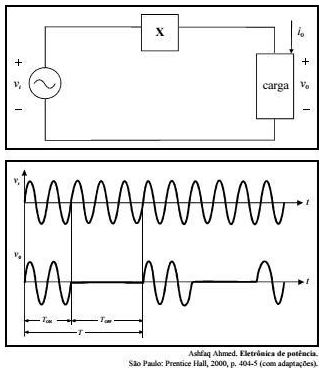

Acima, é mostrado um circuito elétrico em que o componente X conecta a fonte de tensão — v_i — a uma “carga”. As formas de onda da tensão da fonte e da tensão na carga — v₀ —, em função do tempo, são igualmente mostrados. A partir dos gráficos de v_i e v₀ apresentados, é correto concluir que o componente X pode consistir em um

I SCR.
II DIAC.
III TRIAC.

Assinale a opção correta.

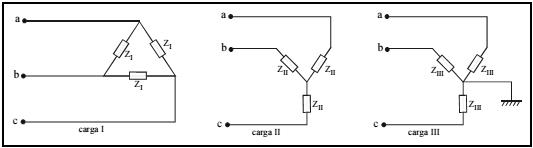

As três cargas mostradas nas figuras acima são equilibradas, alimentadas por idênticas tensões trifásicas de linha de uma rede elétrica equilibrada. Cada carga absorve a mesma potência trifásica em kVA. Com base nessas informações, assinale a opção incorreta com relação ao funcionamento das cargas.

A figura acima ilustra um circuito monofásico que funciona em regime permanente e é alimentado por fonte senoidal. O resistor, o indutor e o capacitor são ligados em série de modo a formar uma carga equivalente que é conectada aos terminais da fonte. As grandezas X_L e X_C são, respectivamente, as reatâncias do indutor e do capacitor na freqüência da fonte. Quando a tensão eficaz da fonte é igual a 200 √2 V e a corrente é igual a 20 A eficazes, a potência ativa fornecida pela fonte ao resistor é igual a 4 kW. Os valores das reatâncias X_L e X_C são desconhecidos, bem como o valor da resistência R. Com base nessas informações, julgue os itens que se seguem.

I Independentemente de qualquer valor dos elementos de circuito, a potência reativa da carga é igual a 4 kVar e o fator de potência resultante é indutivo.
II Se as reatâncias capacitivas e indutivas no circuito são iguais, a carga apresenta fator de potência unitário.
III A potência aparente da carga é igual a 8 kVA.
IV A tensão sobre os terminais do indutor é igual a 100 V.
V O valor da resistência no circuito é igual a 10 Ω.

Estão certos apenas os itens

O dispositivo denominado UJT

Uma carga trifásica equilibrada está ligada a uma rede elétrica de distribuição equilibrada. A carga funciona com tensão de linha igual a 380 V eficazes e absorve potência de 3,8 kW, com fator de potência aproximadamente igual a 5 / 3√3 , indutivo. Nesse caso, a intensidade da corrente de linha que alimenta essa carga, em amperes, é igual a

Três transformadores monofásicos idênticos de 3 MVA, 69 kV / 8 kV, foram conectados para a constituição de um banco trifásico de 69 kV / 8√3 kV . Cada transformador monofásico possui 8.000 espiras no enrolamento de baixa tensão.

O número de espiras do enrolamento de alta tensão de cada um dos transformadores monofásicos descritos no texto é igual a

Assinale a opção correta acerca de componentes simétricos em sistemas elétricos de potência trifásicos.
