Um sensor Pt-100 tem a seguinte função de transferência para relacionar a temperatura do local de exposição (T) e a resistência medida (RT):

R_T = R₀(1+AT+BT²)

Considerando o princípio de funcionamento desse tipo de sensor e sabendo que R₀ é a resistência a 0 °C, A e B são coeficientes do material de construção do sensor (AT + BT² ≥ 0) e T é a temperatura de exposição, o valor de RT para temperaturas no intervalo de 0 °C a 650 °C será

Termopares são exemplos de sensores que utilizam o efeito Seebeck para medir temperatura. A construção desse tipo de sensor se dá pela criação de uma junção de dois metais diferentes, que quando exposta a determinada temperatura, gera uma diferença de potencial entre as extremidades opostas a junção.

Assinale a opção que apresenta apenas modelos de termopares.

As reatâncias indutiva e capacitiva são grandezas que evidenciam o comportamento de indutores e capacitores, respectivamente, em circuitos de corrente alternada.

Com base no método de cálculo, a reatância capacitiva pode ser definida como

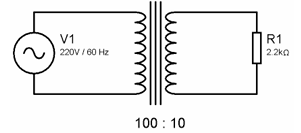

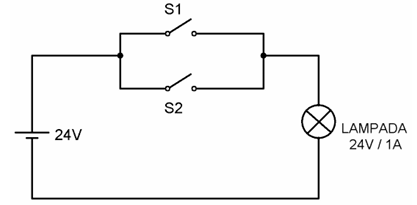

Um controlador lógico programável (CLP) foi utilizado para implantar um circuito lógico industrial de acionamento de uma lâmpada piloto, conforme ilustra o circuito abaixo:

Sabendo que as chaves S1 e S2 (entradas) são do tipo NA e considerando a lâmpada acesa como nível lógico de saída alto e a lâmpada apagada como nível lógico de saída baixo, a função lógica implantada no CLP é uma

Um padrão amplamente utilizado em instrumentação industrial é o sinal de corrente contínua na faixa de 4 mA a 20 mA. Um técnico de instrumentação, responsável por uma planta industrial, deseja realizar a medida da corrente de saída de um sensor de temperatura que opera na faixa de 0 °C a 160 °C. O sensor utiliza o padrão de 4-20 mA para indicar ao equipamento de leitura a temperatura do local de exposição.

Se a leitura de corrente verificada pelo técnico é de 16 mA, a temperatura medida pelo sensor é de

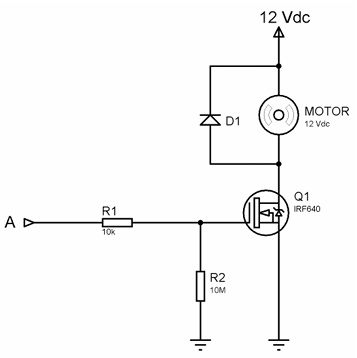

Nas áreas de instrumentação, automação e eletrônica é comum o uso de motores elétricos para converter sinais elétricos em movimentos mecânicos. Em algumas aplicações há a necessidade que a rotação do motor elétrico utilizado ocorra com incrementos fixos e discretos.

O tipo de motor que possui essa característica é denominado

Observe o circuito resistivo a seguir.

As correntes que atravessam os resistores R₁ e R₃ são conhecidas e estão indicadas no circuito.

Sabendo que R₂ = 10R₁ e R₂ = R₃, determine a corrente elétrica I₄ que atravessa o resistor R₄.

A norma NBR 8896 estabelece símbolos gráficos para sistemas e componentes hidráulicos e pneumáticos.

Considerando os símbolos, indique a representação gráfica correta de um pressostato.
